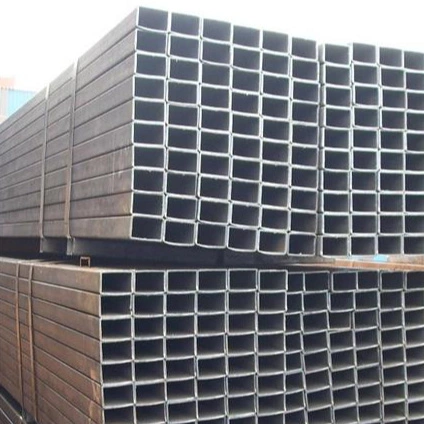

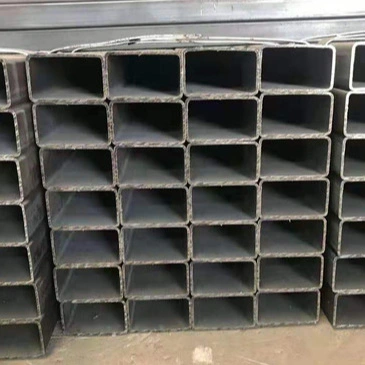

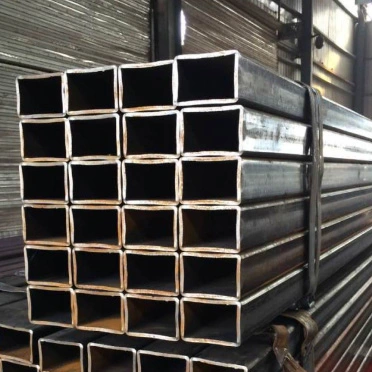

Suorakaiteen muotoiset ontot rakenneteräsputket

Suorakaiteen muotoisia onttoja rakenneteräsputkia käytetään laajalti sovelluksissa, kuten teräspalkeissa ja -pylväissä, verhoseinien kehyksessä, kotelon rungoissa, laitetelineissä, suojakaiteissa ja rakennuskoneissa. Ne toimivat tehokkaasti ensisijaisina kantavina komponentteina ja soveltuvat myös erilaisiin arkkitehtonisiin muotoihin ja kotelorakenteisiin.

Tuotteen ominaisuudet

I. Rakenteelliset ja mekaaniset ominaisuudet

1. Ontto suorakaiteen muotoinen poikkileikkaus tarjoaa korkean jäykkyyden taipumista ja sivuttaissiirtymää vastaan ​​molempiin suuntiin. Se tarjoaa erinomaisen vääntö- ja sivusuuntaisen muodonmuutoksen kestävyyden verrattuna pyöreisiin putkiin tai standardirakenneteräsmuotoihin, mikä takaa vankan yleisen rakenteellisen vakauden.

2. Tasainen poikkileikkausmuoto ja tasaiset pinnat takaavat tasaisen kuorman jakautumisen. Yksittäiset putket kestävät merkittäviä pysty- ja vaakakuormituksia ja toimivat usein suoraan ensisijaisena kantavina osina.

3. Saatavana hitsattuina ja saumattomina tyypeinä: Hitsatut suorakaiteen muotoiset putket tarjoavat korkean kustannustehokkuuden normaaleissa käyttöolosuhteissa; saumattomat suorakaiteen muotoiset putket, joista puuttuu hitsaussaumat, tarjoavat erinomaisen lujuuden, paineenkestävyyden ja väsymissuorituskyvyn, joten ne sopivat ihanteellisesti raskaaseen kuormitukseen ja syklisiin kuormitusskenaarioihin.

II. Ulkonäkö ja asennusominaisuudet

1. Tasaiset ulkopinnat helpottavat liittämistä, limittämistä ja uppoasennusta. Ne sopivat tiukasti väripinnoitettuihin teräslevyihin, paneeleihin ja kotelon osiin, mikä varmistaa puhtaan viimeistelyn ja reunojen tiivistyksen rakentamisen aikana.

2. Terävät reunat ja yhtenäinen profiili yhdistävät kantavuuden ja esteettisen vetovoiman, mikä tekee niistä sopivia arkkitehtonisiin julkisivuihin, maisemarunkoisiin ja muihin suunnittelusuuntautuneisiin projekteihin.

3. Tietyllä kantokyvyllä ne ovat kevyempiä kuin kiinteät teräsprofiilit, mikä vähentää tehokkaasti rakenteellista kokonaiskuormitusta ja säästää materiaalikustannuksissa.

III. Käsittely- ja yhteysominaisuudet

1. Niitä voidaan leikata, viistää, taivuttaa, porata ja hitsata. Toissijainen käsittely on yksinkertaista, mikä helpottaa kätevää rakentamista paikan päällä.

2. Monipuoliset liitäntätavat – mukaan lukien hitsaus, pulttaus ja niittaus – ovat yksinkertaisia ​​liitosrakenteita ja korkeaa asennustehokkuutta.

3. Laaja valikoima eritelmiä, jotka kattavat kaiken pienistä koristeputkista suurikokoisiin kantaviin putkiin, mikä mahdollistaa joustavan valinnan.

IV. Korroosionkestävyys ja suorituskykyominaisuudet

1. Toimitetaan "mustana" (päällystämättömänä); Yhteensopiva erilaisten korroosionestokäsittelyjen, kuten kuumasinkityksen, kylmäsinkityksen, maalauksen ja jauhemaalauksen kanssa, joten ne sopivat sekä sisä- että ulkotiloihin (kuiviin tai märkiin).

2. Hyvä kylmä- ja kuumatyöstettävyys; vakaat mekaaniset ominaisuudet vakiokäyttölämpötila-alueilla.

V. Tuoterajoitukset

1. Stressi keskittyy kulmissa; nämä alueet ovat alttiita väsymisvaurioille voimakkaiden iskujen tai toistuvan syklisen kuormituksen aikana.

2. Huono soveltuvuus nesteen kuljetukseen; käytetään harvoin putkistojärjestelmissä, koska ne on ensisijaisesti suunniteltu rakenteellisiin kantaviin ja runko-sovelluksiin.

3. Suurten, paksuseinäisten saumattomien suorakaiteen muotoisten putkien korkeat tuotantokustannukset johtavat huomattavasti hitsattujen versioiden hintoja korkeampiin hintoihin.

Käyttötarkoitukset ja soveltamisala

I. Ensisijaiset käyttötarkoitukset

1. Tärkeimmät rakenneosat

Käytetään tehdaskehyksissä, portaalin kehyksissä, laatikkorakenteisissa palkeissa ja pilareissa, pystypylväissä, ristikoissa ja lattiatuissa; ydinkuormitusta kantava materiaali teräsrakenteissa.

2. Kirjekuorien ja verhoseinien rakentaminen

Ulkoseinien kehystys (nastat/nastat), kattoikkunan karmit, ovi- ja ikkunakehykset, kattoorret ja reunalistat; integroituu saumattomasti profiloitujen teräslevyjen ja muiden paneelimateriaalien kanssa.

3. Kotelot ja suojatilat

Tehdasalueen aidat, tien suojakaiteet, portaiden kaiteet, parvekkeen kaiteet, työmaan kaiteet ja turvaverkkotolpat.

4. Laitteiden ja koneiden kehykset

Koneiden alustat, laitetelineet, työpenkkikehykset, varastohyllyt, konttien rungot ja ajoneuvojen alustat.

5. Tekniset ja väliaikaiset tilat

Näytelmäristikot, kasvihuonerungot, väliaikaiset rakennustyömaat, tuki-/tukirakenteet ja modulaariset rakennusrungot.

6. Koriste- ja arkkitehtoniset rakenteet

Maisemarakenteet, ulkoarkkitehtoniset piirteet, sisätilojen koristeellinen kehystys ja esittelykaappien/kopin rungot; yhdistää kantavuuden ja esteettisen viehätyksen.

II. Suorakaiteen muotoisten onttojen rakenneteräsputkien käyttöalue

1. Teräsrakennetekniikka: Palkit, pilarit ja tukijärjestelmät teollisuuslaitoksia, varastoja, stadioneja ja elementtirakennuksia varten.

2. Arkkitehtoninen sisustus: Verhoseinien, ovien ja ikkunoiden, arkkitehtonisten sisä- ja ulkotilojen sekä näyttelyosastojen rakentaminen.

3. Kunnat ja liikenne: Tiesuojakaiteet, kunnalliset rakennuskaiteet, maisemapergolat ja linja-autokatokset.

4. Koneiden valmistus: yleiskäyttöisten laitteiden, rakennuskoneiden, maatalouskoneiden ja logistiikkalaitteiden rungot.

5. Varastointi ja logistiikka: Raskaat hyllyt, varastotasot ja konttien apurakenteet.

6. Maatalous, metsätalous ja puutarhanhoito: kasvihuoneet, karjansuojan puitteet ja maatalouden aidat.

Valintaopas

· Hitsatut suorakaiteen muotoiset putket: valtavirran tuotetyyppi, joka tarjoaa korkean kustannustehokkuuden; käytetään laajalti vakiosovelluksissa, kuten yleisissä kantavuksissa, rakennusvaipassa, koristeluissa ja suojakaiteissa.

· Saumattomat suorakaiteen muotoiset putket: ylivoimainen lujuus, väsymiskestävyys ja paineensietokyky; käytetään ensisijaisesti raskaisiin sovelluksiin, sykliseen kuormitukseen, korkealaatuisiin konerungoihin ja raskaisiin teknisiin komponentteihin.

Keskeiset suorituskykyparametrit

Toteutusstandardit: GB/T 6728-2017 "Kylmämuovatut ontot rakenneosat"; GB/T 3094-2012 "Kylmävedetyt saumattomat neliömäiset ja suorakaiteen muotoiset teräsputket"

I. Yleiset materiaalit ja mekaaniset ominaisuudet

Yleiset lisäparametrit:

· Elastisuusmoduuli: 2,06 × 10⁵MPa

· Tiheys: 7,85 g/cm³

· Vakiokäyttölämpötila: -20°C - 200°C

II. Tekniset tiedot ja mittajärjestelmä

1. Nimeämismenetelmä

Ulkomitat: pituus × leveys × seinämän paksuus (yksikkö: mm); Esimerkki: 100×50×3,0

2. Yleiset kokoluokat

· Pieni (koristelu / kotelo / suojakaide): 20 × 10, 30 × 20, 40 × 20, 50 × 30; Seinän paksuus: 1,2-2,5 mm

· Keskikokoinen (köli / purin / vakiopalkit ja pylväät): 60 × 40, 80 × 40, 80 × 60, 100 × 50; Seinämän paksuus: 2,0-5,0 mm

· Suuri (ensisijaiset pylväät ja palkit / raskaat ristikot): 120 × 80, 150 × 100, 200 × 100, 250 × 150; Seinän paksuus: 4,0-12,0 mm

3. Pituudet ja toleranssit

· Vakiopituudet: 6 m, 9 m, 12 m; räätälöityjä pituuksia saatavilla

· Ulkomittojen toleranssi: ±0,8 %

· Seinän paksuuden toleranssi: Vakiohitsattu putki ±10 %; Saumaton putki ±7,5 %

4. Teoreettinen painonlaskentakaava

W (kg/m) = 0,00785 × [(B + K) × 2 − 4t] × t (B = pitkä sivu, K = lyhyt sivu, t = seinämän paksuus)

III. Rakenteelliset mekaaniset ominaisuudet

1. Suorakaiteen muotoiset ontot teräsrakenneputket suorakaiteen muotoiset osat tarjoavat korkean kaksisuuntaisen taivutusjäykkyyden (sekä vahvoilla että heikoilla akseleilla) ja ylivoimaisen sivuttaisvakauden ja vääntökestävyyden verrattuna yksittäisiin profiileihin, kuten pyöreisiin putkiin tai H-palkkeihin, mikä johtaa vankkaan yleisen rakenteellisen vakauden.

2. Käsittelyominaisuudet

· Taivutustesti: Pystyy 90° kylmätaivutukseen huoneenlämmössä ilman halkeilua tai delaminoitumista taivutuksessa.

· Tasoitustesti: Kestää puristuksen määritettyihin mittoihin ilman seinämän halkeilua.

1. Stressiominaisuudet: Kulmissa esiintyy lievää jännityskeskittymää; ei sovellu sovelluksiin, joihin liittyy suurtaajuisia vaihtuvia iskukuormia.

IV. Tuotteiden luokittelu ja suorituskykyerot

V. Pintakäsittely ja korroosiosuojaus

1. Vakio kunto: Musta viimeistely (kuumavalssattu oksidipinta).

2. Yleiset korroosiosuojausmenetelmät: Kuumasinkitys, kylmäsinkitys, sähköstaattinen jauhemaalaus, korroosionestomaalaus ja fluorihiilipinnoitus.

3. Kuumasinkitys Viite: Keskimääräinen sinkkipinnoitteen paksuus ≥85 μm; ulkoilu kestää yli 15 vuotta.

VI. Yhteysmenetelmät

· Ensisijainen: viistehitsaus, täysläpihitsaus (rakentamisen peruselementti).

· Toissijainen: Erittäin lujat pulttiliitokset, itsekierteittävät ruuvit, niittaus.

· Yhteensopiva eri teräsrakenneosien kanssa, mukaan lukien värilliset teräslevyt, H-palkit ja kulmateräs.

VII. Sopivat ja kielletyt sovellukset

Sopiva

Teollisuuslaitosten palkit ja pylväät, verhoseinien kehystys, kotelon rungot, suojakaiteet ja aidat, varastotelineet, laiterungot, maisemarakenteet ja esivalmistetut teräsrakenteet.

Ei sovellu

Korkeapaineinen nesteen kuljetus, korkean lämpötilan/korkean paineen putkistot ja raskaiden laitteiden päärakenteet, jotka ovat alttiina vakaville iskuille tai korkean taajuuden väsymiselle.
