Tavalliset teräsliitospultit rakentamiseen

Perusmääritelmät ja vakiokokoonpanot

Sovellettavat standardit: GB/T 5780 (luokka C – karkea/kaupallinen laatu), GB/T 5782 (luokka A/B – tarkkuus/jalostettu laatu)

I. Tuotemääritelmät

1. Kuvaus

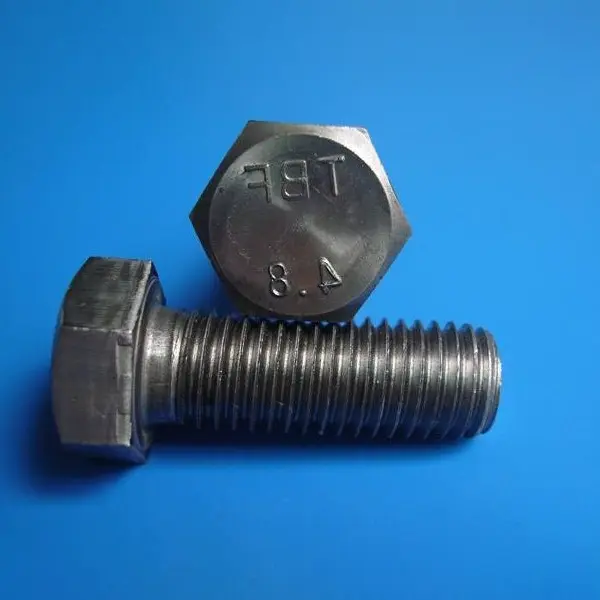

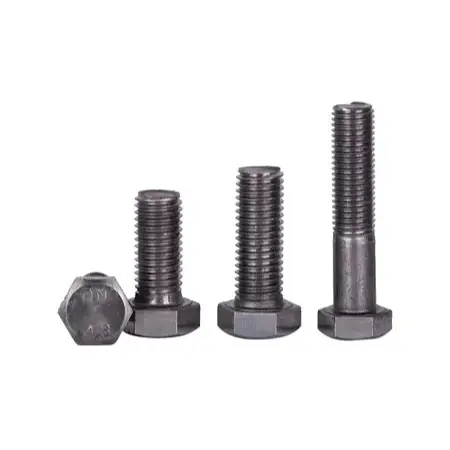

Vakioteräsliitospultit rakentamiseen ovat yleiskäyttöisiä kiinnikkeitä, joita käytetään toisioliitoksissa ja väliaikaisissa kiinnityksissä. Ne eivät vaadi suunnittelua esikuormitusta; Sen sijaan ne siirtävät kuormia pultin varren leikkausvastuksen ja laakeripaineen kautta liitettyjen komponenttien kosketuspinnoilla. Ne luokitellaan valmistustarkkuuden mukaan kahteen päätyyppiin: luokka C (karkea/kaupallinen laatu) ja luokka A/B (tarkkuus/jalostettu laatu).

2. Vahvuusluokat

Yleiset arvosanat: 4,6, 4,8 ja 5,6. Niiden lujuus on huomattavasti alhaisempi kuin lujien pulttien; niitä ei saa käyttää ensisijaisessa kantavissa liitoksissa tai liitoksissa, jotka ovat alttiina vaihteleville dynaamisille kuormituksille.

3. Yleiset materiaalit

Päärunko on valmistettu vähähiilisestä teräksestä tai Q235:stä, mikä tarjoaa korkean kustannustehokkuuden ja helppokäyttöisyyden.

4. Specification Range

Nimellishalkaisijat: M10, M12, M16, M20, M22, M24; nimellispituudet: 30–200 mm (muokattavissa pyynnöstä).

Luokituksen tiedot

Luokan C (karkea/kaupallinen laatu) pultit: Niille on ominaista pienempi valmistustarkkuus, suuremmat varren toleranssit ja suuremmat välykset pultinrei'issä; ne mahdollistavat kätevän asennuksen paikan päällä ja ovat yleisimmin käytetty tyyppi suunnitteluprojekteissa.

Luokan A/B (tarkkuus/jalostettu laatu) pultit: Niille on ominaista korkea tarkkuus ja tiukat välykset, jotka varmistavat tasaisen kuorman jakautumisen; käytetään tyypillisesti laitteiden jalustoissa ja tarkkuusliitoksissa.

II. Vakiokokoonpanokokoonpano

Vakiokokoonpano rakennusliitospultteille: 1 pultti + 1 kuusiomutteri + 1 litteä aluslevy; Jousialuslevyjä voidaan lisätä erityisistä käyttöolosuhteista riippuen. 1. Vakiopultin runko kuusikulmaisella kannalla; siinä on vakiokarkeat kierteet ja kiinteä varsi ilman halkaisijaltaan pienempiä osia.

2. Vakiona sopiva kuusiomutteri; kierteet kohdistetaan turvallisen kiinnityksen takaamiseksi.

3. Tasainen aluslevy (vakio): Sijoitetaan mutterin tai pultin pään alle lisäämään laakeripinta-alaa ja estämään pintavaurioita kiristyksen aikana.

4. Jousialuslevy (valinnainen): Asennettu tärinälle alttiille alueille joustavan lukituksen aikaansaamiseksi; toimii vain löystymisen estämiseksi eikä lisää rakenteellista kantavuutta.

Vakiokokoonpanokokoonpanot:

· Perus: 1 pultti + 1 mutteri + 1 litteä aluslevy (yleisin)

· Löystymisen esto: 1 pultti + 1 mutteri + 1 litteä aluslevy + 1 jousialuslevy

III. Pintakäsittely

1. Tavallinen / musta oksidi: Kuiviin sisäympäristöihin; alhaisin kustannuksin.

2. Kuumasinkitys: Ulkokäyttöön, avoimeen, kosteaan tai syövyttävään ympäristöön; ruosteenkestävä ja kestävä.

3. Elektroforeesi / Maalaus: Koristeellinen viimeistely peruskorroosiosuojalla; käytetään yleisesti koteloihin ja kaiteisiin.

IV. Sovellusskenaariot

1. Komponenttien tilapäinen kokoonpano ja kiinnitys.

2. Connections for secondary structures such as railings, ladders, maintenance platforms, roof/wall cladding, and pipe supports.

3. Kevyet apurakenteet ja ei-kantavat koriste-elementit.

V. Lisäpisteet

1. Asennus: Voidaan kiristää tavallisilla manuaalisilla tai sähköavaimilla; ei erityisiä vaatimuksia alkukiristykselle, loppukiristykselle tai vääntömomentin ohjaukselle.

2. Ominaisuudet: Mahdollistaa asennuksen hieman ylimitoitettuihin reikiin; helppo koota/purkaa ja uudelleenkäytettävä; altis löystymiselle korkean tärinän olosuhteissa.

3. Rajoitukset: Ehdottomasti kielletty korkean lujuuden pulttien korvikkeena kriittisissä kantavissa liitoksissa, kuten teräspalkeissa, pilareissa tai nosturipalkeissa.

Mitkä ovat rakentamiseen tarkoitettujen standarditeräsliitospulttien tärkeimmät edut?

1. Edullinen, helppo hankkia ja erittäin monipuolinen.

2. Erikoistyökaluja ei tarvita; asennus voidaan suorittaa tavallisella manuaalisella avaimella.

3. Alhainen lujuus ja alhainen esijännitys; heikko tärinän ja liukastumisenkestävyys.

4. Voidaan purkaa ja koota uudelleen toistuvasti; asennus ja irrotus ovat käteviä.

5. Alttiin muodonmuutokselle kuormituksen alaisena; ei sovellu teräsrakenteiden ensisijaisiin kantaviin liitoksiin.

Erottuvat kohokohdat

I. Ydinedut

1. Alhaiset kustannukset ja korkea kustannustehokkuus

Näiden standardirakenteisten liitospulttien raaka-aineet ja valmistusprosessit ovat yksinkertaisia, minkä ansiosta yksikköhinta on paljon alhaisempi kuin lujien pulttien; ne vähentävät merkittävästi kustannuksia, kun niitä käytetään laajoihin toisioliitäntöihin tai väliaikaisiin kiinnityksiin.

2. Yksinkertainen asennus minimaalisilla laitevaatimuksilla

Kalibroituja momenttiavaimia tai erikoistuneita loppukiristyslaitteita ei tarvita; tavalliset manuaaliset tai sähköavaimet riittävät. Prosessi välttää monimutkaiset vaiheet, kuten alkukiristyksen, lopullisen kiristyksen tai vääntömomentin uudelleentarkastuksen, mikä tekee sen oppimisesta ja suorittamisesta helppoa.

3. Korkea sopeutumiskyky ja asennustoleranssi

Pultin ja reiän välinen suuri välys (tyypillinen C-luokan karkeille pulteille) mahdollistaa pienet reikien suurennukset ja kohdistussäädöt paikan päällä, mikä yksinkertaistaa komponenttien kokoamista. Asennus on mahdollista mihin tahansa paikkaan ilman rajoitettuja pääsyvyöhykkeitä.

4. Joustava kokoaminen/purkaminen ja uudelleenkäytettävyys

Suunniteltu välttämään rakenteellisia vaurioita, nämä pultit on helppo irrottaa ja asentaa uudelleen, mikä tarjoaa korkean kiertonopeuden; ne soveltuvat erityisen hyvin tilapäisiin kiinnityksiin, säännöllistä huoltoa vaativiin alueisiin tai komponentteihin, joita muutetaan ja vaihdetaan tulevaisuudessa.

5. Yksinkertainen konfigurointi ja helppo hallinta paikan päällä

Vakiokokoonpano koostuu yksinkertaisesti pultista, mutterista ja litteästä aluslevystä. Kun komponentteja on vähemmän, yhteensopimattomuuden tai katoamisen riski on pienempi, mikä yksinkertaistaa varaston varastointia ja paikan päällä tapahtuvaa tilausten hallintaa.

II. Suhteelliset haitat

1. Ei suunnittelua esijännitystä; heikko luisto- ja tärinänkestävyys

Kuorman siirto riippuu yksinomaan kierteen lukituksesta; ne löystyvät helposti dynaamisen kuormituksen tai toistuvan tärinän vaikutuksesta, ja niiden käyttö ensisijaisessa kantavissa tai väsymiskriittisissä liitoksissa on ehdottomasti kielletty.

2. Alhainen lujuusluokka

Pääasiassa luokka 4,6 tai 4,8; niiden veto- ja leikkauskuormituksen kantokyky on paljon huonompi kuin luokan 8.8 tai 10.9 suurlujuuksilla pulteilla, joten ne eivät sovellu raskaille kuormille tai merkittäville taivutusmomenteille. 3. Huono liitoksen jäykkyys

Kuormituksen alaisena komponentit kokevat enemmän liukumista ja muodonmuutoksia, eivätkä ne täytä primääriteräsrakenteiden liitosten jäykkyysvaatimuksia.

III. Yhteenveto valintakriteereistä

1. Aseta etusijalle tavalliset pultit: Väliaikainen kiinnitys, toissijaiset rakenteet (kaiteet, kannattimet, verhoukset jne.), staattisen kuormituksen sovelluksissa ja paikoissa, joissa ei ole korkeita liukastumisenestovaatimuksia.

2. Valitse lujat pultit: Pysyviin liitoksiin, joissa on ensisijaiset kantavat elementit (palkit, pylväät, nosturipalkit, ristikot jne.), dynaamisille kuormituksille, korkeille jäykkyysvaatimuksille ja korkeille liukastumisenestovaatimuksille.

Rakennusprosessi paikan päällä

Sovellettava standardi: GB 50205-2020. Koskee luokan C (karkea) ja luokan A/B (tarkkuus) tavallisia pultteja; kattaa kaksi skenaariota: väliaikaisen kiinnityksen ja pysyvät rakenteelliset liitännät.

I. Rakentamisen valmistelu

1. Materiaalin tarkastus: Tarkista pultin tekniset tiedot, pituus, lujuusluokka ja pintakäsittely. Pyydä yhteensopivat mutterit, litteät aluslevyt ja jousialuslevyt tarpeen mukaan; säilytä ne järjestelmällisesti ja suojaa langat vaurioilta.

2. Työkalun valmistelu: Tavalliset manuaaliset jakoavaimet, sähköavaimet, kulmahiomakoneet, viilat ja merkit; ei vaadi vääntömomentin kalibrointilaitteita.

3. Komponenttien tarkastus: Puhdista liitospinnat pölyn, öljyn ja irtonaisen ruosteen poistamiseksi. Tarkasta levyjen liitosraot; Jos välit ovat liian suuria, asenna välilevyt ohjeiden mukaisesti.

4. Reiän kohdistuksen tarkistus: Tarkista pultin reikien kohdistus. Pienet kalvaukset ovat sallittuja luokan C pulteissa, mutta kaasuleikkaus reikien suurentamiseksi on ehdottomasti kielletty; Liialliset poikkeamat vaativat korjaavia toimia (esim. täyttöä ja uudelleenporausta).

II. Komponenttien sijoittelu ja väliaikainen kiinnitys

1. Nosta ja kohdista teräsosat; säädä akseleita, korkeutta ja tasaisuutta; turvataan väliaikaisilla tuilla.

2. Kiinnitä tila väliaikaisesti pienellä määrällä pultteja tai vetotappeja yleissiirtymisen estämiseksi.

III. Pultin asennus

1. Asenna pultit vapaasti; säilyttää johdonmukainen suuntaus; älä pakota niitä sisään vasaralla.

2. Asennusjärjestys: Pulttipää → Komponenttilevyn pinta → Tasainen aluslevy → (Jousialuslevy tarvittaessa) → Muu komponenttilevyn pinta → Mutteri. 3. Jousialuslevyn halkaistu pää ei saa olla tasaisesti laakeripintaa vasten; tämä varmistaa löystymisenestotoiminnon.

IV. Kiinnitystoimenpiteet

1. Kiinnitysjärjestys: Kiristä pulttiryhmiä liitoksissa symmetrisesti keskeltä ulospäin; pitkissä jatkosliitoksissa etene keskeltä kohti molempia päitä estääksesi levyn vääntymisen tai epätasaisen jännityksen jakautumisen.

2. Kiinnitysvaatimukset: Kiristä, kunnes levypinnat ovat tiiviissä kosketuksessa; kohtalainen kiristys riittää. Alkukiristykselle, loppukiristykselle tai vääntömomenttirajoituksille ei ole erityisiä vaatimuksia, eikä esijännityksen tiukkaa valvontaa tarvita.

3. Jos käytät monirivisiä pulttijärjestelyjä, kiristä jokainen pultti yksitellen ja peräkkäin; Varmista, että pultteja ei puutu tai niitä ei ole kiristetty riittävästi.

V. Ulkonäkö Viimeistely ja valmiin työn suojaus

1. Poista kiinnityksen jälkeen roskat ja ylimääräiset metalliviilat liitoksen läheisyydestä.

2. Tarkista näkyvien lankojen pituus; standardi on 2-3 lankaa. Vaihda sopivan pituiseen pulttiin, jos esillä oleva osa on liian pitkä tai liian lyhyt.

3. Levitä korjausruosteenestomaalia paljaisiin kierteisiin ja kohtiin, joihin leikkaus tai isku on vaikuttanut.

4. Suojaa valmiit liitokset voimakkailta iskuilta tai ulkoisilta häiriöiltä.

VI. Laadun tarkastus ja hyväksyminen

1. Kattava silmämääräinen tarkastus

· Pultit, mutterit ja aluslevyt ovat kaikki paikalla ja asennettu oikein, eikä niissä ole puuttuvia tai väärin kohdistettuja osia;

· Liitospinnat sopivat tiukasti ilman näkyviä rakoja;

· Paljastuneiden lankojen pituus on 2–3 lankaa ja ne täyttävät visuaaliset laatuvaatimukset;

· Ei vasaran jälkiä tai kierrevaurioita.

2. Toiminnan tarkastus

Suorita kohdennettuja pistetarkastuksia tärinälle alttiilla alueilla varmistaaksesi, ettei löystymistä tapahdu.

VII. Rakennuskiellot

1. Kiellä tiukasti suurentaminen tai reikien luominen kaasuleikkauksella tai polttamalla;

2. Estä tiukasti lujien pulttien korvaaminen tavallisilla pulteilla ensisijaisissa kantavissa liitoksissa;

3. Jousialuslevyjä ei saa asentaa taaksepäin tai jättää pois;

4. Alueilla, joilla on usein tärinää, tavallisia pultteja ei saa käyttää ainoana kantavana liitoksena. Yksinkertaistettu prosessi

Rakenteen valmistelu → Komponenttien kohdistus ja väliaikainen kiinnitys → Pulttien kiinnitys + aluslevyjen ja muttereiden asennus → Symmetrinen kiristys → Kierteen ulkoneman tarkastus + korroosionestokorjaus → Vastaanottotarkastus

Keskeiset suorituskykyparametrit

Standardit: GB/T 5780, GB/T 5782, GB/T 3098.1; luokitellaan luokan C (karkeat) pultit ja luokan A/B (tarkkuus) pultit; yleiset lujuusluokat: 4.6, 4.8, 5.6.

I. Pohjamateriaali ja kovuus

1. Yleiset materiaalit: Vähähiilinen teräs, Q235

2. Pintakäsittely: tavallinen viimeistely, musta oksidi, kuumasinkitys, elektroforeesi

3. Rockwellin kovuus (HRC)

1. Arvosanat 4,6/4,8: ≤28 HRC

2. Luokka 5.6: 22–32 HRC

II. Mekaaniset ominaisuudet (minimiarvot)

Huomautus: Tavallisiin pultteihin ei kohdistu suunniteltua esijännitystä; kuormansiirto perustuu leikkaus- ja laakerointiin.

III. Mitta- ja kierretoleranssit

1. Kierretarkkuus

1. Luokan C (karkeat) pultit: 8 g (suuri toleranssi, merkittävä välys pultin ja reiän seinämän välillä; yleisimmin käytetty paikan päällä)

2. Luokan A/B (tarkkuus) pultit: 6 g (korkea tarkkuus, minimaalinen sovitusvälys)

2. Pituustoleranssi: Nimellispituus ±2 mm

3. Varren suoruus: ‰ (promille)

IV. Rakennus- ja asennusparametrit

1. Kierteen ulkonema: 2–3 kierrettä, jotka ulkonevat mutterin ulkopuolelle kiristyksen jälkeen, katsotaan hyväksyttäväksi

2. Asennustarvikkeet

1. Vakio: litteä aluslevy; Jousialuslevy lisätty täriseville osille (toimii vain löystymisen estämiseksi; ei lisää kantavuutta)

3. Reikiä koskevat vaatimukset

1. Luokan C (karkeat) pultit: Pieni paikan päällä tapahtuva reiän suurentaminen viilalla on sallittu; suurentaminen kaasuleikkauksella on ehdottomasti kielletty

2. Luokan A/B (tarkkuus) pultit: Reikien suurentaminen on ehdottomasti kielletty sovituksen tarkkuuden varmistamiseksi

V. Suorituskykyominaisuudet

1. Liukastumisenesto: Ei esijännitystä; heikko liukastumisenesto kosketuspinnoilla; ei sovellu liitoksille, jotka ovat alttiina vaihteleville dynaamisille kuormituksille tai voimakkaalle tärinälle

2. Uudelleenkäyttö: Voidaan purkaa ja käyttää uudelleen useita kertoja

3. Liitoksen jäykkyys: Suhteellisen alhainen jäykkyys; altis liukumisen muodonmuutokselle kuormituksen alaisena

VI. Soveltamisala

1. Vakioteräsliitospultit rakentamiseen: Tarkoitettu vain väliaikaiseen kiinnitykseen, toisiorakenteisiin ja staattisen kuormituksen apukomponentteihin

2. Kielletty käyttö: Ei saa käyttää ensisijaisiin kantaviin liitoksiin, kuten teräsrungon palkki-pilari liitokset, nosturin palkit tai pitkäjänteiset ristikot; ei voi korvata lujia pultteja

FAQ

Q1: Mitä eroa on luokan C ja luokan A/B pulteilla?

V: Luokan C pultit ovat karkeita/kaupallisia, ja niissä on suuremmat varren toleranssit ja suurempi välys pultin ja reiän seinämän välillä. Ne ovat yleisimmin käytetty tyyppi väliaikaisissa kiinnityksissä ja toissijaisissa rakenteissa, koska ne mahdollistavat pieniä reikien kohdistuksen säätöjä paikan päällä. Luokan A/B pultit ovat tarkkoja/jalostettuja laatuja, joissa on tiukat välykset ja tasainen kuormanjako, ja niitä käytetään laitteiden pohjassa ja tarkkuusliitoksissa.

Q2: Voidaanko tavallisia pultteja käyttää vahvojen pulttien sijasta?

V: Ei. Tavallisilla pulteilla (luokka 4.6/4.8/5.6) ei ole suunniteltua esijännitystä, heikompi lujuus ja huono luisto- ja tärinänkestävyys. Niiden käyttö on ehdottomasti kielletty ensisijaisissa kantavissa liitoksissa, kuten teräspalkki-pilariliitoksissa, nosturipalkeissa ja pitkäjänteisissä ristikoissa. Kaikissa kriittisissä rakenneliitoksissa tulee käyttää lujia pultteja (luokka 8.8/10.9).

Q3: Mikä on jousialuslevyn tarkoitus?

V: Jousialuslevy tarjoaa elastisen lukituksen, joka estää löystymisen tärinän vaikutuksesta. Se asennetaan tasaisen aluslevyn ja mutterin väliin. Tavallisiin staattisiin kuormitussovelluksiin pelkkä litteä aluslevy riittää. Täriseville laitteille, nosturin vierekkäisille rakenteille tai dynaamisille kuormitusolosuhteille suositellaan jousialuslevyä, mutta se ei silti tarjoa samaa löystymistä estävää suorituskykyä kuin lujat pultin esikiristys.

Q4: Voidaanko tavallisia pultteja käyttää uudelleen?

V: Kyllä. Toisin kuin vääntömomenttileikkauslujat pultit, tavalliset pultit voidaan purkaa ja käyttää uudelleen useita kertoja ilman, että niiden kantavuus heikkenee, mikäli kierteet ja varsi eivät vaurioidu. Tämä tekee niistä ihanteellisia väliaikaisiin kiinnityksiin, huoltopisteisiin ja komponentteihin, joita voidaan muuttaa tulevaisuudessa.

Q5: Kuinka valita tavallisen viimeistelyn, mustan oksidin ja kuumasinkityksen välillä?

V: Tavallinen viimeistely / musta oksidi sopii vain kuiviin sisätiloihin. Kuumasinkitys vaaditaan ulkona, kosteissa olosuhteissa tai syövyttävässä ympäristössä; se tarjoaa 8-10 vuoden korroosionkestävyyden. Koristeellisiin sovelluksiin, joissa on peruskorroosiosuojaus, on saatavana elektroforeesipinnoite.
