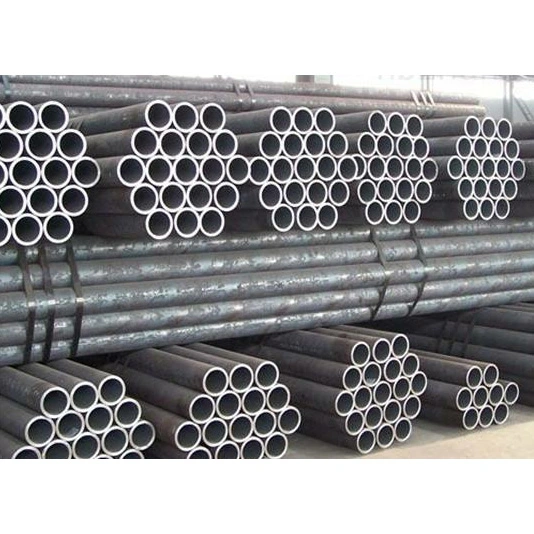

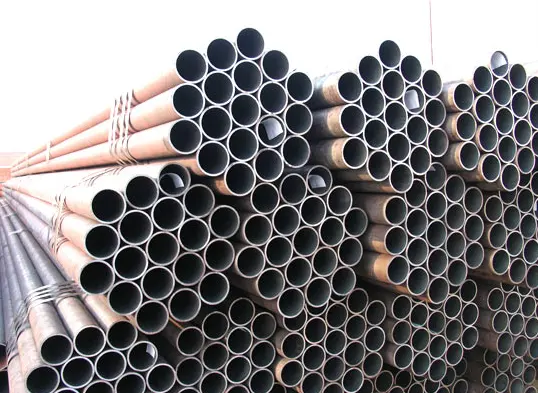

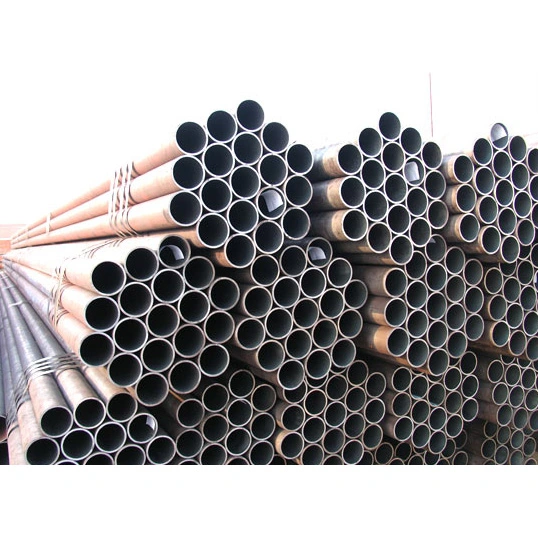

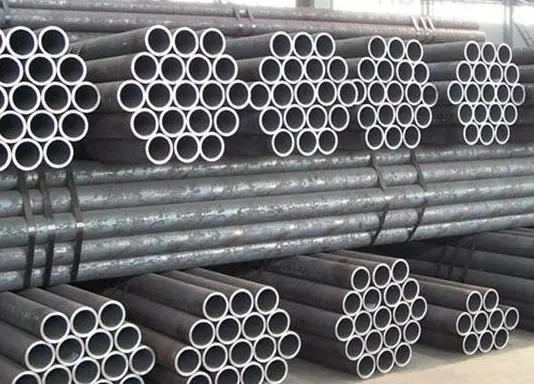

Saumattomat pyöreät rakenneteräsputket

Luotettavana kiinalaisena valmistajana ja yhtenäisenä teräsrakennekomponenttien toimittajana HAISHENG tarjoaa saumattomia pyöreitä rakenneteräsputkia varastosta. Nämä putket on muodostettu kiinteistä aihioista prosesseilla, kuten kuumavalssaus ja kylmäveto, jolloin tuloksena on saumaton, yhtenäinen rakenne. Ne täyttävät standardit, kuten GB/T 8163 ja GB/T 6479, yleisillä materiaalilaaduilla, mukaan lukien 20# ja Q355B.

Mitkä ovat saumattomien pyöreiden rakenneteräsputkien ominaisuudet?

I. Mekaaniset ja rakenteelliset ominaisuudet

1. Muodostettu kiinteällä valssauksella ja lävistyksellä ilman hitsisaumoja; putken seinämässä on yhtenäinen, tiivis mikrorakenne ja vakaa monisuuntainen kantavuus. Ne ylittävät hitsatut putket korkean paineen kestävyyden, korkean lämpötilan sietokyvyn ja väsymiskestävyyden suhteen.

2. Erinomaiset tiivistys- ja painetta kantavat ominaisuudet sekä erinomainen vuodon- ja halkeamiskestävyys, mikä tekee niistä sopivia jatkuviin, pitkäaikaisiin paineistettuihin toimintoihin.

3. Sileät sisä- ja ulkopinnat, tasainen seinämän paksuus ja korkea rakenteellinen jäykkyys; pystyy kestämään monimutkaisia ​​rasituksia, mukaan lukien jännitys, puristus, taivutus ja vääntö.

II. Valmistuksen ja suorituskyvyn edut

1. Saatavana kuumavalssattuina ja kylmävedetyinä versioina: kuumavalssatut putket soveltuvat suuriin halkaisijoihin, paksuihin seiniin ja korkeisiin lämpötiloihin; kylmävedetyt putket tarjoavat suuren mittatarkkuuden ja erinomaisen pinnanlaadun, joten ne ovat ihanteellisia tarkkuuskoneille ja pieniläpimittaisille putkille.

2. Laaja valikoima materiaalivaihtoehtoja; lämpökäsittelyjä, kuten karkaisua ja karkaisua tai normalisointia, voidaan käyttää lujuuden ja sitkeyden lisäämiseksi entisestään, mikä tekee niistä sopivia raskaan kuormituksen ja syklisten kuormituksen skenaarioihin.

3. Erinomainen suorituskyky korkeissa ja matalissa lämpötiloissa laajalla käyttölämpötila-alueella; kestää hauraita murtumia alhaisissa lämpötiloissa.

III. Käsittely ja sovelluksen ominaisuudet

1. Soveltuu leikkaamiseen, sorvaukseen, kierteiden valssaukseen, taivutukseen, hitsaukseen ja lämpökäsittelyyn; erinomainen työstettävyys tekee niistä ihanteellisia mekaanisten komponenttien ja tarkkuusputkiliitosten valmistukseen. 2. Joustavat liitäntätavat: tukee laippa-, kierre-, hitsaus- ja puristusliitosliitoksia erilaisten teollisten kokoonpanovaatimusten täyttämiseksi.

3. Voidaan käsitellä, kuten galvanointi, korroosionestopinnoitus ja passivointi korroosionkestävyyden parantamiseksi, mikä tekee niistä sopivia monimutkaisiin käyttöympäristöihin.

IV. Hankinta- ja kustannusominaisuudet

1. Monimutkaiset tuotantoprosessit ja suhteellisen alhainen tuotantokapasiteetti johtavat korkeampiin hintoihin verrattuna samanlaatuisiin hitsattuihin teräsputkiin.

2. Rajoitettu määrä huippuluokan tai erikoiseritelmiä; jotkin epätyypilliset koot vaativat räätälöityä valmistusta, mikä johtaa pidemmät toimitusajat.

V. Käyttörajoitukset

1. Vaikka saumattomat pyöreät rakenneteräsputket tarjoavat erinomaisen kokonaissuorituskyvyn, ne ovat raskaampia ja vaativat enemmän materiaalia kuin hitsatut putket, joilla on samat ominaisuudet, mikä johtaa alhaisempaan kustannustehokkuuteen tavallisissa matalapaineisissa ympäristön lämpötilassa siviilisovelluksissa.

2. Käytetään ensisijaisesti kriittisissä teollisissa sovelluksissa, joihin liittyy korkea paine, korkeita lämpötiloja tai vaarallisia olosuhteita; ei yleensä käytetä vähäkuormitteisissa apukomponenteissa, kuten tavallisissa rakennustelineissä tai yksinkertaisissa suojakaiteissa.

Käyttötarkoitukset ja soveltamisala

I. Ensisijaiset käyttötarkoitukset

1. Korkeapaineinen nesteen kuljetus

Korkeapaineisen veden, höyryn, paineilman, öljyn, kaasun ja kemiallisten välineiden kuljetus; saumaton luonne ja erinomaiset tiivistysominaisuudet eliminoivat vuotoriskit.

2. Lämpö- ja kattilaputket

Käytetään kattilan vesiseinissä, tulistimissa, jakoputkissa ja päälämpöputkiverkostoissa, jotka kestävät korkeita lämpötiloja ja paineita.

3. Kemianteollisuus ja paineastioiden komponenttien valmistus

Reaktorisuuttimet, lämmönvaihdinputkiniput, kemiallisten prosessien putkistot ja korroosionkestävät linjat soveltuvat monimutkaisiin kemiallisiin ympäristöihin.

4. Mekaanisten komponenttien valmistus

Hydraulisylinterit, pneumaattiset sylinterit, holkit, tarkkuustyöstöaihiot, vetoakselit ja kantavat putkimaiset komponentit rakennuskoneisiin.

5. Öljy-, kaasu- ja energiatekniikka

Öljyn ja maakaasun otto- ja siirtolinjat, keräysputket ja apuputket öljykenttien poraukseen ja louhintaan.

6. Raskaat teräsrakenneosat

Korkeapaineiset pyöreät putkipilarit, raskaat ristikot, kantavien laitteiden tuet ja kantavat putkimaiset komponentit suuriin koneisiin.

7. Putket erikoiskäyttöolosuhteisiin

Matalalämpötilaputket, kryogeenisten laitteiden putkistot, syttyvien tai räjähtävien väliaineiden kuljetuslinjat ja korkeapaineiset palonsammutusputket.

II. Sovellusalue

1. Sähkö ja lämpöenergia: Kattilaputket, höyrynjakeluverkot ja apuputket sähköntuotantolaitteisiin lämpö- ja yhteistuotantolaitoksissa.

2. Petrokemianteollisuus: Prosessiputket, keräys- ja siirtolinjat sekä putkistokomponentit jalostamoiden, kemiantehtaiden ja öljy-/kaasukenttien reaktiolaitteita varten.

3. Raskaskoneet: Tarkkuusputkistokomponentit ja akselin osat hydraulilaitteille, rakennuskoneille, työstökoneille ja ajoneuvojen valmistukseen.

4. Kunnallinen palontorjunta: kaupunkien korkeapaineiset sammutusputkistot ja teollisuuden korkeapainevesijärjestelmät.

5. Arkkitehtoniset teräsrakenteet: Kantavat pylväsputket ja päärakenneosat raskaisiin teollisuuslaitoksiin, stadioneihin ja suuriin ristikkorakenteisiin.

6. Laivanrakennus ja ilmailu: Laivojen propulsioputket, hydraulijärjestelmät ja tarkkuusputket ilmailu- ja avaruussovelluksiin.

7. Jäähdytys ja kryogeniikka: Kylmävarastot, kryogeeniset laitteet ja putkistot nestemäisen typen tai nestemäisen hapen kuljettamiseen.

III. Valintaerot

· Kuumavalssatut saumattomat putket: Pääasiassa suurihalkaisijaiset ja paksuseinäiset; käytetään yleisesti korkeissa lämpötiloissa, korkeapaineisissa pääputkistoissa ja suurissa kantavissa rakenneosissa.

· Kylmävedetyt saumattomat putket: Ominaista pienemmät halkaisijat, korkea mittatarkkuus ja sileä pintakäsittely; käytetään yleisesti tarkkuuskoneissa, instrumentointiputkissa ja hydrauliliittimissä.

Saumattomien pyöreiden rakenneteräsputkien suorituskykyparametrit

I. Toimeenpanostandardit (yleisesti käytetty)

·GB/T 8162: Saumattomat teräsputket rakennetarkoituksiin

·GB/T 8163: Saumattomat teräsputket nesteen kuljetukseen

·GB 3087: Saumattomat teräsputket matala- ja keskipainekattiloihin

·GB 5310: Saumattomat teräsputket korkeapainekattiloihin

·GB 9948: Saumattomat teräsputket öljykrakkaukseen

II. Mittatiedot

1) Ulkohalkaisija-alue (D)

·Kuumavalssattu: 219–1200 mm (yleiset koot: 57, 76, 89, 108, 159, 219, 273, 325)

· Kylmävedetty / kylmävalssattu: 6–219 mm (Yleiset tarkkuusputkikoot: 16, 20, 25, 32, 38, 42, 48)

2) Seinän paksuusalue (t)

·Kuumavalssattu: ≥3 mm; suurin paksuus voi olla yli 100 mm

·Kylmävedetty: 0,5–10 mm

3) Pituus

·Kuumavalssattu: 6–12 m (tyypillisesti 9–12 m)

·Kylmäveto: 2–6 m; kiinteät pituudet saatavilla

4) Mittojen toleranssit (tyypillinen)

·Ulkohalkaisija: ±0,5 mm tai ±1 % (sen mukaan kumpi on tiukempi)

·Seinän paksuus: +15 % / −12,5 %

· Kylmävedetyt tarkkuusputket: Ulkohalkaisijan toleranssi jopa ±0,05 mm; seinämän paksuus ±0,05 mm

5) Teoreettinen paino (kg/m)

L = (D-t) × t × 0,02466

III. Mekaaniset ominaisuudet (ympäristön lämpötila, tyypilliset arvot)

1) Hiiliteräsputket (luokat 10#, 20#)

Luokka 10#:

Vetolujuus (Rm): ≥335 MPa

Myötölujuus (ReL): ≥205 MPa

Venymä murtuman jälkeen (A): ≥24 %

Luokka 20# (yleisin):

Rm: 410–550 MPa

ReL: ≥245 MPa MPaA: ≥25 %

2) Vähäseostettu korkealujuus teräs (Q345B/Q355B)

·Rm: 470–630 MPa

·ReL: ≥345 MPa

·A: ≥ 20 %

3) Yleiset kattila-/korkeapainelaadut (20G, 15CrMoG, 12Cr1MoV)

·20G: Rm 410–550 MPa, ReL ≥245 MPa

·15CrMo: Rm 440–640 MPa, ReL ≥295 MPa

4) Kovuus (HB)

·20#, Q345: Noin. 137–197 HB

·Seoskarkaistu ja karkaistu teräs: 200–280 HB

IV. Paine- ja lämpötilaparametrit

1) Käyttöpaine (empiiriset arvot, 20#/GB/T8163)

·Ympäristön lämpötila: ≤10 MPa (100 bar)

· Kattilaputki (20G): ≤16 MPa

·Korkeapainekattila (12Cr1MoV): Jopa 25 MPa+

2) Käytettävä lämpötila

·Yleinen nesteputki (20#): −20 - 350°C

· Kattilaputki (20G): ≤450°C

·Lämmönkestävä metalliseos (15CrMo/12Cr1MoV): ≤550–580°C

·Matalalämpötilainen teräs (Q345D): Käytetään -40°C:ssa

3) Hydrostaattinen testipaine (vakio)

·GB/T8163: P=2⋅σ⋅t/D (σ = 60 % määritellystä myötörajasta); tyypillisesti 6–10 MPa, pidetty 10–30 s

V. Fysikaaliset ominaisuudet (likimääräinen ympäristön lämpötilassa)

·Tiheys: 7,85 g/cm³

·Elastisuusmoduuli: 2,06 × 10⁵ MPa

·Poissonin suhde: 0,3

·Lämmönjohtavuus: Noin. 45 W/(m·K)

· Lineaarilaajenemiskerroin: n. 12 × 10⁻-6/°C

VI. Valmistusprosessi ja pinnanlaatu

· Saumaton (ei hitsisaumoja); yhtenäinen mikrorakenne; vailla hitsisaumoihin liittyviä lujuusheikkouksia

· Kylmävedetty: sileä pinta (Ra 3,2–12,5 μm); korkea mittatarkkuus

· Kuumavalssattu: raskas pinta-asteikko; pienempi mittatarkkuus; pienemmät kustannukset
