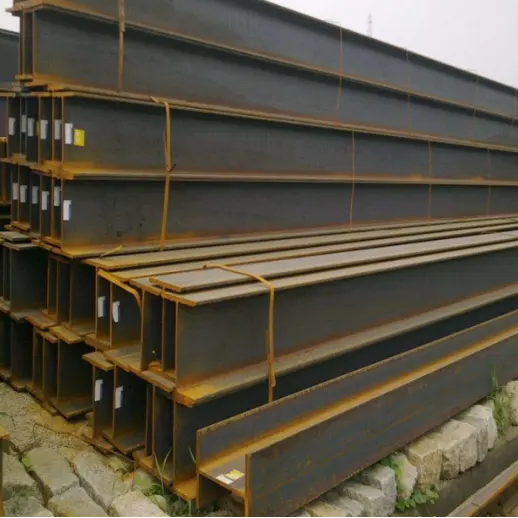

Kuumavalssattu H-palkkiteräs

Mitkä ovat kuumavalssatun H-palkkiteräksen ominaisuudet?

I. Rakenteelliset ja mekaaniset ominaisuudet

1. Tehokas poikkileikkausmekaniikka: Tasaisen laipan paksuuden ja yhdensuuntaisten sisä- ja ulkopintojen ansiosta profiilimoduuli on jakautunut tasaisesti. Ne tarjoavat erinomaisen taivutus-, leikkaus- ja vääntökestävyyden tavallisiin I-palkkeihin verrattuna, mikä johtaa korkeaan kantokykyyn.

2. Vakaa kokonaissuorituskyky: Muodostettu integroidulla korkean lämpötilan kuumavalssauksella ilman hitsattuja liitoksia, niillä on alhainen jäännösjännitys ja ne kestävät muodonmuutoksia ja halkeilua, mikä takaa korkean rakenteellisen turvallisuuden.

3. Korkea jäykkyys ja vakaus: Vahva yleinen jäykkyys kestää tehokkaasti pystysuoraa kuormitusta, vaakasuuntaista tuulenpainetta ja seismiset voimat, mikä tekee niistä ihanteellisia pitkäjänteisille, erittäin kantaville palkkeille ja pilareille.

II. Taloudelliset ja materiaaliset ominaisuudet

1. Kevyt ja materiaalitehokas: Ne vaativat vähemmän materiaalia kuin perinteiset teräsrakenneosat samaan kantavuuteen, mikä vähentää tehokkaasti rakennuksen omapainoa ja perustuskustannuksia.

2. Standardoidut tekniset tiedot: HW-, HM- ja HN-sarjojen kattavat tekniset tiedot yhdistettynä runsaisiin varastoihin helpottavat valintaa ja hankintaa.

III. Rakenne ja käyttöominaisuudet

1. Korkea asennuksen tehokkuus: Säännöllinen geometria ja korkea liitostarkkuus mahdollistavat erilaisia ​​liitäntämenetelmiä (kuten pulttien ja hitsauksen), mikä lyhentää rakennusaikaa paikan päällä.

2. Laaja sopeutuvuus: Soveltuu suoraan käytettäväksi palkkeissa, pilareissa, tasoissa ja tukissa. Yhdistettynä korroosionestopinnoitteisiin tai kuumasinkitykseen ne soveltuvat sisä- ja ulkokäyttöön sekä vakio- tai syövyttävissä ympäristöissä.

3. Käsittelyn helppous: Helppo leikata, porata ja hitsata jäykisteillä ja liitoslevyillä erilaisten rakenteellisten liitosvaatimusten täyttämiseksi.

Käyttötarkoitukset ja sovellusalue

I. Ensisijaiset käyttötarkoitukset

1. Kantavat pylväät: Pääasiassa Wide Flange (HW) -tyyppiä hyödyntäen ne toimivat tärkeimpinä pystysuuntaisina kantavina komponentteina, jotka siirtävät pystysuuntaisia ​​kuormia ja varmistavat yleisen rakenteellisen vakauden.

2. Runkopalkit ja pylväät: Keskilaippaiset (HM) osat soveltuvat teräsrunkojärjestelmiin, jotka käsittelevät sekä pystysuuntaisia ​​kuormia että sivuttaisvoimia.

3. Ensisijaiset ja toissijaiset palkit: Kapealaippaiset (HN) osat ovat yleisimmin käytettyjä; ne tukevat lattia- ja kattokuormia ja sopivat erinomaisesti pitkäjänteisiin lattia- ja kattojärjestelmiin.

4. Tuki-/tukikomponentit: Käytetään laitetukien, putkitelineiden tukien, huoltotasojen, kattoorrejen jalustan jne. valmistukseen.

5. Komposiittirakenteet: Yhdessä betonin kanssa muodostamaan teräs-betonikomposiittipalkkeja ja -pilareja käytettäväksi monikerroksisissa ja korkeissa rakennuksissa.

II. Soveltamisala

1. Teollisuusrakennukset

Erilaiset teräsrakenteiset tehtaat, varastot, työpajat ja nosturipalkkijärjestelmät; kuumavalssatut rakenteelliset H-palkit ovat teollisuuden teräsrakenteiden ydinmateriaali.

2. Julkiset ja siviilirakennukset

Suuret tilat, pitkäjänteiset rakenteet, kuten stadionit, messukeskukset, liikennekeskukset (asemat/lentokentät), ostoskeskukset, toimistorakennukset ja monikerroksiset asuinkompleksit.

3. Kunnat ja infrastruktuuri

Kaupunkien tunnelit, siltalaiturit, jalankulkusillat, kunnalliset haaroitustuet ja rungot suurille ulkomainostauluille.

4. Uusi energia ja tukihankkeet

Aurinkosähköiset (PV) asennusrakenteet, tuuliturbiinien jalustat, energiavarastot ja teräsrungot uuteen energiainfrastruktuuriin.

5. Muut kentät

Suuret laitekannat, teollisuusalustat, laivan kansituet, logistiikka- ja varastohyllyjärjestelmät sekä esivalmistetut teräsrakennukset.

Kuumavalssatun H-palkkiteräksen tärkeimmät suorituskykyparametrit

Executive Standards: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Yleiset materiaalit ja mekaaniset ominaisuudet

II. Osion Luokittelu- ja nimeämissäännöt

1. Luokittelu

· HW (Wide-Flange H-palkki): Laipan leveys ≈ poikkileikkauksen korkeus; käytetään ensisijaisesti sarakkeissa.

· HM (keskilaippainen H-palkki): Keskilaipan leveys; käytetään pääasiassa runkopalkeissa ja pilareissa.

· HN (kapealaippainen H-palkki): Suuri poikkileikkaussyvyys ja kapeat laipat; käytetään ensisijaisesti ensisijaisessa ja toissijaisessa palkissa (suurin käyttömäärä).

2. Merkintämuoto: Korkeus H × Laipan leveys B × Uuman paksuus t1 × Laipan paksuus t2. Esimerkki: HN400×200×8×13.

III. Mitta- ja muototoleranssit

1. Poikkileikkauksen mittapoikkeama: Noudattaa tiukasti kansallisia standardirajoja varmistaakseen tarkkuuden liitoksen ja asennuksen aikana.

2. Suoruus (Camber/Sweep): ≤2mm per metri; kokonaispoikkeama ei ylitä 0,2 % kokonaispituudesta.

3. Kierre: Ei merkittävää vääntömuodonmuutosta koko pituudelta; täyttää teräsrakenteiden asennusvaatimukset.

4. Kiinteä pituus: Vakiotiedot. 6m/9m/12m; myös tilausleikkaus piirustusten perusteella.

IV. Pinta- ja käsittelyominaisuudet

1. Toimitusehto: Kuumavalssattu "musta" viimeistely (valssausasteikko).

2. Pintakäsittely: Soveltuu myöhempään ruosteenpoistoon, maalaukseen, palonkestävään pinnoitukseen ja kuumasinkitykseen; soveltuu sekä sisä- että ulkotiloihin.

3. Käsiteltävyys: Voidaan leikata, porata, hitsata ja taivuttaa; sopii erilaisten rakenteellisten liitosten valmistukseen.

V. Käyttöympäristön parametrit

1. Normaali käyttölämpötila: [alue] °C.

2. Matalan lämpötilan olosuhteet: On läpäistävä matalan lämpötilan iskutesti käytettäväksi erittäin kylmillä alueilla.

3. Korroosionkestävyys: Perusmateriaalilta puuttuu luontainen korroosionkestävyys; pinnan suojaus on pakollista syövyttävissä ympäristöissä.

VI. Rakenteelliset kantavuusominaisuudet

1. Tasainen laipan paksuus ja yhdensuuntaiset sisä- ja ulkopinnat; korkea poikkileikkausmoduuli, jolla on erinomainen taipumisen, sivuttaissiirtymän ja vääntökestävyys.

2. kiinteästi kuumavalssattu (ei hitsausliitoksia); alhainen jäännösjännitys; kestää muodonmuutoksia tai halkeilua pitkäaikaisessa kuormituksessa.

3. Ylivoimainen sivuttaisjäykkyys tavallisiin I-palkkeihin verrattuna; ihanteellinen pitkäjänteisille rakenteille ja rakennuksille, jotka ovat alttiina suurille tuulikuormille.

Tekniset tiedot Taulukko
