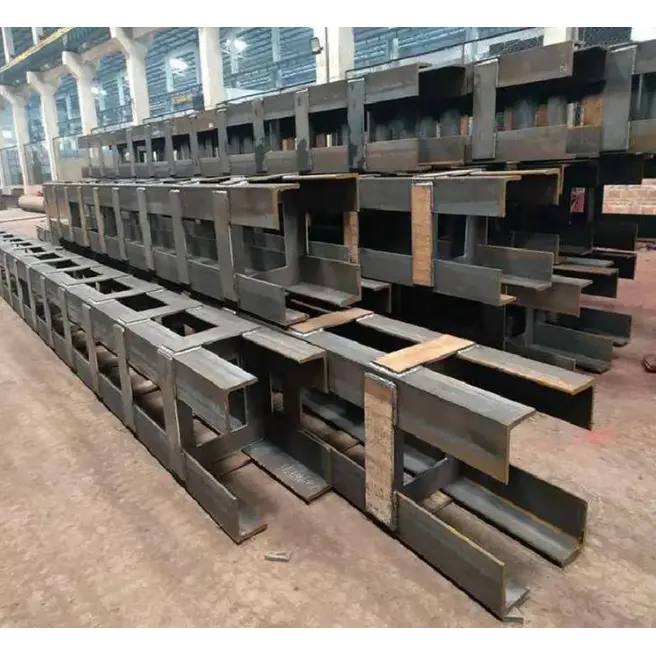

HAISHENGräätälöityjä tarvikkeitaMuotoiltu rakenneteräspilariRatkaisuja projekteihin, joissa perinteiset neliömäiset, pyöreät tai H-palkkipilarit eivät pysty riittävästi täyttämään arkkitehtonisia asetteluja, liitäntävaatimuksia tai kantavia olosuhteita. Yhdistämällä joustavan poikkileikkauksen suunnittelun ja tarkan valmistuksen nämä pilarit tarjoavat käytännöllisen tavan integroida rakenteellinen suorituskyky tehokkaaseen tilankäyttöön.
Muotoiltu rakenneteräspilari on räätälöity pystysuora kantava osa, joka on suunniteltu poikkileikkaukseltaan poikkeavalla tavalla. Toisin kuin tavanomaiset pylväät, se voidaan valmistaa L-muotoon, T-muotoon, ristiin, monikulmioon, vaihtelevaan poikkileikkaukseen, kaareviin tai muihin projektikohtaisiin kokoonpanoihin. Tämä joustavuus tekee siitä erityisen arvokasta rakennusten kulmissa, piilossa olevissa seinäpilareissa, epäsäännöllisissä arkkitehtonisissa tiloissa, suurivälisissä rakenteissa ja alueilla, joihin kohdistuu epäkesko tai monisuuntainen kuormitus.
Insinööreille, arkkitehtien, urakoitsijoiden ja hankintatiimien kannalta oikean pylvään valinta ei ole vain riittävän lujan teräksen valinta. Myös geometria, liitossuunta, valmistustarkkuus, seismiset vaatimukset, korroosiosuojaus, asennusolosuhteet ja yleinen tilankäyttö on otettava huomioon. Oikein suunniteltu pylväs voi käsitellä nämä tekijät osana integroitua rakenneratkaisua.
1. Mikä on muotoiltu rakenneteräspilari?
2. Mitkä ovat yleiset kokoonpanot?
3. Mitkä ovat tärkeimmät edut?
4. Millä materiaaleilla ja suorituskykyparametreilla on merkitystä?
5. Kuinka muotoiltu rakenneteräspilari valmistetaan?
6. Missä muotoiltuja teräsrakenteisia pylväitä käytetään?
7. Miten se on verrattuna perinteisiin sarakkeisiin?
8. Miten ostajien tulisi valita oikea sarake?
Muotoiltu rakenneteräspylväs on pystysuora rakenneosa, jonka poikkileikkaus on erityisesti suunniteltu tavanomaisen suorakaiteen, pyöreän tai standardin H-profiilin muodon ulkopuolelle. Se voidaan valmistaa kokoamalla teräslevyjä, rakenneosia, onttoja profiileja tai teräsputkia ja yhdistämällä ne kontrolloiduilla hitsaus- ja valmistusprosesseilla.
Ensisijainen tarkoitus on ratkaista rakenteellisia tai arkkitehtonisia ongelmia, joita standardipylväät eivät pysty ratkaisemaan tehokkaasti. Esimerkiksi rakennuksen kulmaan sijoitetun pilarin on ehkä pysyttävä tasossa kahden seinän kanssa sen sijaan, että se työntyisi käyttökelpoiseen sisätilaan. L-muotoinen pylväs voi korjata tämän tilanteen säilyttäen samalla vaaditun kuormituspolun.
Vastaavasti useista suunnista säteitä vastaanottava keskuspilari voi hyötyä ristinmuotoisesta konfiguraatiosta. Poikkileikkaukseltaan vaihtelevat ja kaarevat pylväät voivat tukea myös erottuvia arkkitehtonisia julkisivuja, joihin jatkuvaa perinteistä profiilia olisi vaikea integroida.
HAISHENGin tuotespesifikaatioiden mukaan tyypillisiä kokoonpanoja ovat L-muotoiset, T-muotoiset, ristinmuotoiset, monikulmion muotoiset, komposiittiset, vaihtelevan poikkileikkauksen omaavat ja kaarevat pylväät. Suunnittelu voidaan kehittää rakennuspiirustusten, työmaaolosuhteiden, liitoskohtien ja hankekohtaisten kantokykyvaatimusten mukaan.
Eri rakennusgeometriat vaativat erilaisia rakenteellisia ratkaisuja. Seuraavat kokoonpanot ovat hyödyllisimpiä vaihtoehtoja epätyypillisille teräsrakenteille:
| Kokoonpano | Tyypillinen sovellus | Keskeinen hyöty |
|---|---|---|
| L-muotoinen pylväs | Rakennuksen kulmat ja seinien risteykset | Sopii tiiviisti seiniä vasten ja vähentää sisätilojen esteitä |
| T-muotoinen pylväs | Seinien keskipisteet, käytävät ja reunapaikat | Tarjoaa tasapainoisen tuen, kun se integroituu seinäasetteluihin |
| Ristinmuotoinen pylväs | Keskeiset rakennesydämet ja monisuuntaiset palkkiliitokset | Helpottaa yhteyksiä useista suunnista |
| Z-muotoinen pylväs | Epäsäännölliset pohjapiirrokset ja erikoistuneet rakennevyöhykkeet | Sopeutuu monimutkaisiin tilajärjestelyihin |
| Monikulmio pylväs | Arkkitehtoniset rakenteet ja laajat hankkeet | Yhdistää räätälöidyn geometrian rakenteellisiin vaatimuksiin |
| Muuttuva-osion sarake | Korkeat rakenteet ja arkkitehtoniset julkisivut | Mahdollistaa osien mittojen muuttamisen kuormituksen tai suunnittelun mukaan |
| Kaareva pylväs | Kaarevat julkisivut ja omaleimaiset arkkitehtuuriprojektit | Tukee monimutkaisia visuaalisia ja geometrisia vaatimuksia |
Sopivin kokoonpano tulisi määrittää rakenneteknisten laskelmien avulla sen sijaan, että se valitaan pelkästään ulkonäön vuoksi. Poikkileikkauksen geometria, levyn paksuus, pilarin korkeus, kuormitusolosuhteet, liitostiedot ja sovellettavat suunnittelukoodit vaikuttavat kaikki lopulliseen suunnitteluun.
Ilmeisin etu on geometrinen joustavuus. Sen sijaan, että rakennuksen layout pakotettaisiin mukautumaan vakiopilariin, insinöörit voivat mukauttaa pilarin rakenteeseen. Tämä on erityisen hyödyllistä kulmissa, seinien risteyksissä, porrastetuissa lattiatasoissa, epäsäännöllisissä suunnitelmissa ja rajoitetuilla asennusalueilla.
Kun pylväs voidaan integroida seinään, se voi vähentää rakenteellisten ulkonemien menettämää käyttökelpoista lattiapinta-alaa. Tämä voi olla arvokasta asuinrakennuksissa, liiketiloissa, julkisissa tiloissa ja elementtirakenteissa, joissa sisustussuunnittelun tehokkuus on tärkeää.
Erikoismuotoillut pylväät voivat tarjota useita liitospintoja palkeille, kannattimille ja muille rakenneosille. Esimerkiksi ristinmuotoinen konfiguraatio voidaan suunnitella tilanteisiin, joissa rakenneosat yhtyvät useista suunnista.
Säätämällä raajan leveyttä, levyn paksuutta ja kokonaispoikkileikkausta insinöörit voivat muokata rakennemateriaalin jakautumista ja vaikuttaa jäykkyyteen eri akseleilla. Tämä tekee muotoilluista pilareista hyödyllisiä projekteissa, joissa on epätavalliset pystysuorat, sivuttais- tai epäkeskiset kuormitusolosuhteet.
Monet monimutkaiset valmistustoimet voidaan suorittaa ennen toimitusta. Leikkaus, kokoonpano, hitsaus, oikaisu, päätytyöstö, levyn kiinnitys, tarkastus ja pintakäsittely voidaan koordinoida valvotussa valmistusympäristössä. Tämä voi vähentää rakennustyömaalla tarvittavan valmistuksen määrää.
Materiaalivalinnan tulee vastata projektin rakennelaskelmia, ympäristöolosuhteita, lämpötilavaatimuksia ja sovellettavia standardeja. HAISHENG listaa Q235B:n ja Q355B:n ensisijaisina materiaalivaihtoehtoina, ja Q355NL ja Q355GJ ovat saatavilla erityisiin matalan lämpötilan tai korkean seismisen vaatimuksiin.
| Parametri | Tyypillinen erittely |
|---|---|
| Ensisijaiset materiaalit | Q235B, Q355B |
| Erikoismateriaalivaihtoehdot | Q355NL, Q355GJ |
| Levyn / raajan paksuus | Noin 8-60 mm mallista riippuen |
| Yhden raajan leveys | Noin 100–600 mm kokoonpanosta riippuen |
| Tyypillinen segmentin pituus | 9 m tai 12 m; segmentoitu rakenne suurempiin korkeuksiin |
| Sarakkeen suoruus | ≤ L/1000 |
| Poikkileikkauksen mittapoikkeama | Noin ±2-3 mm |
| Pohjalevyn paksuus | Noin 16-60 mm |
| Ankkuripulttivalikoima | M20–M64 suunnittelun mukaan |
Viitteeksi Q235B:tä käytetään yleisesti vakiorakennesovelluksissa, kun taas Q355B tarjoaa korkeamman myötörajan ja soveltuu raskaampiin, korkeisiin ja vaativiin rakennesovelluksiin. Materiaalin valinta tulee aina varmistaa projektin suunnitteluvaatimusten ja paikallisten rakennemääräysten mukaisesti.
Korroosiosuojauksen kannalta pinnan esikäsittely ja pinnoitteen valinta ovat yhtä tärkeitä. Tyypillinen järjestelmä voi sisältää suihkupuhalluksen Sa2.5:een, jota seuraa sinkkirikas pohjamaali, välipinnoitus ja pintamaali. Aggressiivisemmissa ympäristöissä, kuten rannikkokohteissa, voidaan myös harkita kuumasinkitystä.
Tarkkuusvalmistus on erityisen tärkeää, koska epätyypillinen geometria jättää vähemmän tilaa hallitsemattomille valmistusvirheille. Tyypillinen valmistustyönkulku sisältää seuraavat vaiheet:
Kriittisten rakenneliitosten osalta laadunvalvontasuunnitelmaan voidaan sisällyttää rikkomaton testaus. HAISHENG määrittelee Grade I -hitsaukset ja 100 % ultraäänitestauksen avainpalkki-pilarin liitoksille ja ensiöliitoshitsauksille soveltuvissa kokoonpanoissa.
Mukautetun geometrian monipuolisuus tekee näistä pilareista sopivia projekteihin, joissa vakiorakenneosia on vaikea integroida.
Ne ovat erityisen hyödyllisiä, kun rakenteelliset ja arkkitehtoniset vaatimukset menevät päällekkäin. Sen sijaan, että pylvästä käsitettäisiin vakiohyödykeosana, koko osa voidaan suunnitella osaksi rakennuksen rakennejärjestelmää.
| Ominaisuus | Muotoiltu rakenneteräspilari | Perinteinen H-osa | Pyöreä ontto osa |
|---|---|---|---|
| Poikkileikkauksen joustavuus | Erittäin korkea; räätälöity geometria | Vakiogeometria | Normaali pyöreä geometria |
| Seinän integrointi | Erinomainen valittuihin asetteluihin | Kohtalainen | Kohtalainen |
| Monisuuntaiset yhteydet | Voidaan suunnitella useisiin liitäntäsuuntiin | Soveltuu luonnollisemmin ensisijaisille ortogonaalisille akseleille | Liitännät voidaan järjestää osan ympärille, mutta ne voivat vaatia erityisiä yksityiskohtia |
| Arkkitehtoninen sopeutumiskyky | Erinomainen | Kohtalainen | Hyvä |
| Muuttuva osa | Saatavilla | Rajoitettu ilman ylimääräistä valmistusta | Mahdollista, mutta vaatii räätälöidyn valmistuksen |
| Tyypillinen käyttö | Monimutkaiset ja epästandardit rakenteet | Perinteiset teräsrungot | Paljaat pylväät ja erikoistuneet rakennesovellukset |
Tämä vertailu ei tarkoita, että muotoiltu pylväs olisi aina parempi. Vakioprofiilit ovat erittäin taloudellisia ja tehokkaita, kun niiden geometria vastaa projektia. Muotoiltu rakenneteräspilarin arvo tulee näkyviin, kun perinteiset profiilit luovat kompromisseja tilassa, yhteyksissä, arkkitehtonisessa muodossa tai rakenteellisen suorituskyvyn suhteen.
Urakoitsijoiden, rakennesuunnittelijoiden ja hankintatiimien osalta, jotka etsivät kiinalaista valmistajaa tai toimittajaa, useita tekijöitä tulee vahvistaa ennen tilauksen tekemistä.
Luotettavan valmistajan pitäisi pystyä muuttamaan suunnittelupiirustukset valvotuksi valmistusprosessiksi säilyttäen samalla jäljitettävyyden raaka-aineesta valmiisiin komponentteihin.
Sen päätarkoitus on tarjota kantava pilari, joka mukautuu arkkitehtonisiin asetteluihin, epätavallisiin liitosvaatimuksiin, rajallisiin tiloihin, epäkeskiseen kuormitukseen tai monimutkaisiin rakenteisiin, joihin vakiopilarit eivät sovellu.
Kyllä. Poikkileikkaus, mitat, teräslaatu, levyn paksuus, korkeus, liitoslevyt, jäykisteet, pohjalevyt ja pintakäsittely voidaan räätälöidä suunnittelupiirustusten ja projektivaatimusten mukaan.
Q235B ja Q355B ovat yleisiä valintoja. Projektin olosuhteista riippuen Q355NL tai Q355GJ voidaan harkita erityisissä matalan lämpötilan tai korkean seismisessä sovelluksissa.
Niitä voidaan käyttää korkeissa ja raskaissa rakenteissa, kun ne on suunniteltu oikein. Lopullinen suunnitelma tulee todentaa rakennelaskelmilla ja noudattaa voimassa olevia rakennusmääräyksiä.
Kyllä. Ympäristöstä riippuen suojavaihtoehtoina voivat olla monikerrospinnoitusjärjestelmät tai kuumasinkitys. Asianmukainen käsittely tulee määrittää altistumisolosuhteiden ja projektin vaatimusten mukaisesti.
Hyödyllisiä tietoja ovat rakennepiirustukset, pilarin mitat, poikkileikkaustyyppi, teräslaatu, määrä, vaadittu pituus, liitostiedot, pintakäsittely, tarkastusvaatimukset, toimituskohde ja sovellettavat standardit.
A Muotoiltu rakenneteräspilaritarjoaa tehokkaan ratkaisun, kun perinteiset teräsprofiilit eivät voi samanaikaisesti täyttää rakenteellisia, arkkitehtonisia ja tilankäyttövaatimuksia. L-muotoisista kulmapilareista ja T:n muotoisista seinäpilareista ristiinmuotoisiin, monikulmioihin, kaareviin ja vaihtelevan poikkileikkauksen kokoonpanoihin räätälöity geometria mahdollistaa rakennejärjestelmän mukauttamisen projektiin sen sijaan, että projekti pakotetaan mukautumaan vakioprofiiliin. Ostajille, jotka etsivät luotettavaa kiinalaista valmistajaa ja yhden luukun teräsrakenteiden toimittajaa, HAISHENG tarjoaa räätälöidyn valmistuksen piirustusten, materiaalivaatimusten, liitosyksityiskohtien, mittamäärittelyjen, tarkastusvaatimusten ja pintakäsittelytarpeiden perusteella. Jos suunnittelet epätyypillistä teräsrakenneprojektia ja tarvitset räätälöityjä pilarimittoja, teknistä konsultointia tai projektitarjouksen,ota meihin yhteyttäkeskustella tarpeistasi ja kehittää sopiva muotoiltu rakenneteräspilariratkaisu.
