HAISHENGtarjoaa suunniteltujaPyöreä ontto teräsputkipylväsratkaisuja teräsrakennuksiin, teollisuuslaitoksiin, stadioneille, kävelyteille, silloille, katoksille ja elementtirakenteille. Nämä Q235B- tai Q355B-rakenneteräksestä valmistetuissa pilareissa yhdistyvät pyöreä kantava profiili joustavalla liitännällä ja korroosiosuojausvaihtoehdoilla vaativiin rakennesovelluksiin.
Pyöreä ontto teräsputkipilari on pystysuora rakenneosa, joka on suunniteltu siirtämään kuormia päällirakenteesta sen perustukseen. Sen ontto pyöreä osa tarjoaa tasapainoisen kuorman jakautumisen, vahvan aksiaalisen puristuskyvyn, vääntövastuksen ja suhteellisen alhaisen tuulenvastuksen. Projektin vaatimuksista riippuen pilarit voidaan valmistaa saumattomista tai hitsatuista teräsputkista ja räätälöidä pohjalevyillä, jäykisteillä, liitoslevyillä, laippoilla, nostotarvikkeilla ja suojapinnoitteilla. Tässä artikkelissa selitetään niiden rakenne, keskeiset tekniset tiedot, valmistusprosessi, edut, sovellukset ja valintanäkökohdat.
Sisällysluettelo
- Mikä on pyöreä ontto teräsputkipylväs?
- Kuinka pyöreä ontto teräsputkipylväs on konfiguroitu?
- Mitkä ovat tärkeimmät rakenteelliset edut?
- Mitä teknisiä tietoja ostajien tulee arvioida?
- Kuinka pyöreitä onttoja teräsputkipylväitä valmistetaan?
- Missä pyöreitä onttoja teräsputkipylväitä käytetään?
- Miten se on verrattuna muihin teräspylväisiin?
- Kuinka ostajien tulisi valita oikea sarake?
- Usein kysytyt kysymykset
- Miksi työskennellä ammattimaisen valmistajan kanssa?

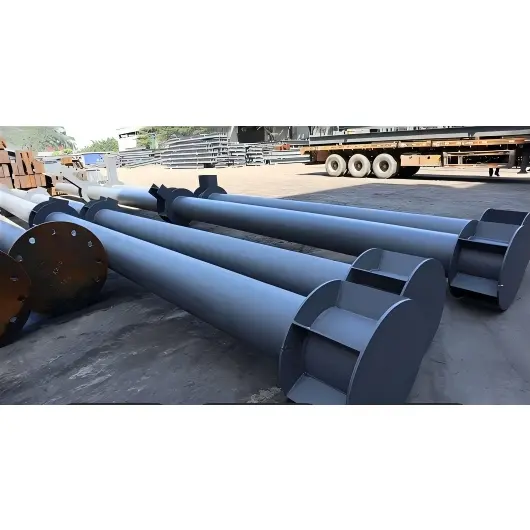

Mikä on pyöreä ontto teräsputkipylväs?
Pyöreä ontto teräsputkipylväs on pystysuora kantava rakenneosa, jossa on ontto lieriömäinen poikkileikkaus. Se valmistetaan yleisesti hiilirakenneteräksestä tai niukkaseosteisesta teräksestä ja se voidaan valmistaa joko saumattomana tai valssatun ja hitsatun putkena.
Toisin kuin kiinteä teräspilari, ontto rakenne vähentää tarpeetonta materiaalia säilyttäen samalla vahvan rakenneprofiilin. Pyöreä geometria jakaa jännitykset kehän ympärille ja tarjoaa tasaisen vastuksen kuormitussuunnasta riippumatta. Tämä tekee suunnittelusta erityisen hyödyllisen, kun pilareihin voi kohdistua yhdistettyä aksiaalista puristusta, taipumista, vääntöä, tuulikuormia tai epäkeskisiä voimia.
Tyypillinen spesifikaatio ilmaistaan muodossaφD × t × L, jossa D edustaa ulkohalkaisijaa, t edustaa seinämän paksuutta ja L edustaa kolonnin pituutta. Esimerkiksi φ219 × 8 × 6000 tarkoittaa ulkohalkaisijaa 219 mm, seinämän paksuutta 8 mm ja pituutta 6 metriä.
Kuinka pyöreä ontto teräsputkipylväs on konfiguroitu?
Rakenneputkipylväs on enemmän kuin teräsputki. Monissa projekteissa täydellinen kokoonpano sisältää liitos- ja vahvistuskomponentteja, jotka mahdollistavat pilarin integroinnin perustusten, palkkien, kattojärjestelmien ja muiden rakenneosien kanssa.
- Sarakkeen runko:Ensisijainen pyöreä teräsputki valitaan halkaisijan, seinämän paksuuden, pituuden, materiaalilaadun ja mitoituskuormituksen mukaan.
- Pohjalevy:Hitsattu teräslevy, joka siirtää pilarikuormat perustukseen ankkuripulttien kautta.
- Jäykistyslevyt tai -renkaat:Vahvistusta käytetään, kun vaaditaan suurempia kuormia tai paikallista nurjahdusvastusta.
- Ylälevy tai laippa:Tarjoaa liitoskohdan palkeille, ristikoille, yläpilareille tai muille rakenneosille.
- Liitäntälevyt ja kaapelit:Helpota palkki-pilari- tai putki-putkiliitäntöjä.
- Erittäin lujat pultit:Käytetään pultattuihin rakenteellisiin liitäntöihin, jos teknisen suunnitelman mukaan.
- Suojapinnoite:Pohjamaalaus, väli- ja pintamaalausjärjestelmät tai galvanointi voidaan levittää ympäristöolosuhteiden mukaan.
Erikoispitkissä rakenteissa yksittäiset osat voidaan liittää myös hitsaamalla, laipalla tai muilla suunnitelluilla jatkoskokoonpanoilla.
Mitkä ovat tärkeimmät rakenteelliset edut?
Tasapainoinen kuormanjako
Pyöreällä poikkileikkauksella ei ole tavanomaista vahvaa ja heikkoa akselia. Sen geometria jakaa jännityksen putken ympärille, joten se sopii rakenteisiin, jotka ovat alttiina kuormituksille eri suunnista.
Vahva puristus- ja vääntösuorituskyky
Putkipylväät valitaan usein sovelluksiin, jotka vaativat huomattavaa aksiaalista kuormitusta ja kestävyyttä vääntövaikutuksille. Suljettu ontto osa tarjoaa myös hyödyllistä rakenteellista tehokkuutta, kun vakaus ja monisuuntainen kuormitus ovat tärkeitä.
Vähentynyt tuulen altistus
Virtaviivainen sylinterimäinen profiili voi vähentää aerodynaamista vastusta verrattuna kulmaprofiileihin. Tämä ominaisuus voi olla arvokas kattojen, kulkuteiden, tornien, stadionirakenteiden ja muiden ulkoasennuksien paljaissa pylväissä.
Tehokas asennus
Joihinkin raskaampiin rakennevaihtoehtoihin verrattuna ontot teräspilarit voivat tarjota tehokkaan lujuus-painosuhteen. Pohjalevyjen, liitososien, reikien ja suojapinnoitteiden tehdasvalmistus voi myös vähentää työmaalla vaadittavaa käsittelyä.
Arkkitehtoninen joustavuus
Sileä lieriömäinen ulkonäkö toimii hyvin, kun rakenneosat ovat tarkoituksella näkyvissä. Pyöreät pylväät voivat siksi yhdistää rakenteellisia ja arkkitehtonisia toimintoja liikerakennuksissa, julkisissa tiloissa, maisemarakenteissa ja moderneissa teollisuusprojekteissa.
Mitä teknisiä tietoja ostajien tulee arvioida?
Rakenteellisen pylvään valinnan tulisi alkaa teknisistä vaatimuksista eikä vain putken halkaisijan valitsemisesta. Materiaalilaatu, seinämän paksuus, pituus, liitoskokoonpano, kuormitusolosuhteet, valmistustoleranssit ja korroosioympäristö vaikuttavat kaikki lopulliseen spesifikaatioon.
| Parametri | Tyypillisiä tietoja | Miksi sillä on merkitystä |
|---|---|---|
| Teräsluokka | Q235B / Q355B | Määrittää peruslujuuden ja soveltuvuuden rakennekuormitukseen |
| Ulkohalkaisija | Noin φ89–φ1020 mm ja mukautetut koot | Vaikuttaa kuormituskykyyn, vakauteen, liitossuunnitteluun ja ulkonäköön |
| Seinän paksuus | Noin 4-50 mm | Tukee rakenteellista lujuutta ja paikallista nurjahduskestävyyttä |
| Pituus | Yleensä 6 m / 9 m / 12 m | Määrittää kuljetus-, asennus- ja liitosvaatimukset |
| Valmistustyyppi | Saumaton tai hitsattu | Valitaan halkaisijan, kuorman, valmistusvaatimusten ja kustannusten mukaan |
| Pinnan suojaus | Maalaus tai kuumasinkitys | Auttaa suojaamaan terästä korroosiolta eri ympäristöissä |
| Liitäntäkomponentit | Pohjalevyt, laipat, jäykisteet, pultit, ruuvit | Varmistaa yhteensopivuuden koko rakennejärjestelmän kanssa |
Esimerkiksi HAISHENGin tuotetiedoissa Q235B ja Q355B tunnistetaan päämateriaalilaaduiksi ja putkien mitat ovat muodossa φD × t × L. Todelliset rakennemitat tulee aina määrittää projektilaskelmien ja sovellettavien suunnittelustandardien perusteella.
Kuinka pyöreitä onttoja teräsputkipylväitä valmistetaan?
Ammattimainen valmistus muuntaa teräsputken tai -levyn valmiiksi rakennekokoonpanoksi, joka on valmis kuljetusta ja asennusta varten. Hallittu tuotantoprosessi auttaa säilyttämään mittatarkkuuden, hitsin laadun, suoruuden ja pinnan suojauksen.
- Raaka-aineiden tarkastus:Teräslaatu, mitat, pinnan kunto ja asiaankuuluvat materiaalit tarkistetaan.
- Leikkaus:Putket tai teräslevyt leikataan vaaditun pilarin pituuden ja valmistuspiirustusten mukaan.
- Muodostaminen:Suurihalkaisijaiset hitsatut pylväät voidaan valmistaa valssaamalla teräslevy lieriömäiseksi ja hitsaamalla.
- Valmistelun loppu:Pylväiden päät voidaan työstää tai viistää vaaditun liitosgeometrian saavuttamiseksi.
- Komponenttien kokoonpano:Pohjalevyt, ylälevyt, jäykisteet, kierteet, laipat ja liitoslevyt sijoitetaan suunnittelupiirustusten mukaan.
- Hitsaus:Komponentit hitsataan asianmukaisin valmistusmenetelmin, ja tarvittaessa sovelletaan rikkomatonta testausta.
- Oikaisu ja korjaus:Hitsauksen muodonmuutos ja pilarin suoruus tarkistetaan ja korjataan tarvittaessa.
- Reikien käsittely:Pultit ja käyttöreiät porataan tai käsitellään määritettyihin mittoihin ja paikkoihin.
- Pintakäsittely:Ruoste ja valssihilse voidaan poistaa puhalluksella ennen pohjamaalin ja suojapinnoitteen levittämistä.
- Lopputarkastus:Mitat, liitokset, hitsit, pinnoitteen kunto, merkinnät ja pakkaus tarkastetaan ennen lähetystä.
Suurihalkaisijaisissa pilareissa hitsattu rakenne tarjoaa suuremman joustavuuden halkaisijan ja seinämän paksuuden suhteen. Saumattomat putkipylväät voivat puolestaan olla hyödyllisiä, kun saumaton rakenne ja erityiset mittavaatimukset ovat etusijalla.
Missä pyöreitä onttoja teräsputkipylväitä käytetään?
Rakenteellisen suorituskyvyn ja puhtaan lieriömäisen geometrian yhdistelmä mahdollistaa näiden pilarien palvelemisen sekä suunnittelu- että arkkitehtuuritarkoituksiin.
- Teollisuuslaitokset:Käytetään pystysuorana rakennetukina tehtaissa ja tuotantolaitoksissa.
- Stadionit ja laajat tapahtumapaikat:Sopii rakenteisiin, joissa monisuuntainen kuormitus ja arkkitehtoninen ulkonäkö ovat tärkeitä.
- Kävelytiet ja katokset:Sileä profiili tarjoaa käytännöllisen ratkaisun näkyville ulkotuille.
- Tehdasvalmisteiset rakennukset:Tehdasvalmisteiset komponentit voivat yksinkertaistaa kokoamista ja parantaa rakentamisen koordinointia.
- Sillat ja kunnalliset rakenteet:Koskee valittuja laitureita, tukiosia, suojakaiteen pylväitä ja niihin liittyviä rakenteita.
- Maisema-arkkitehtuuri:Sylinterimäiset pilarit voivat tarjota rakenteellista tukea säilyttäen samalla puhtaan visuaalisen ulkonäön.
- Korkeat rakenteet:Suuremmat CHS-osat voidaan suunnitella suuria pystysuuntaisia ja yhdistettyjä kuormia varten.
Miten se on verrattuna muihin teräspylväisiin?
Erilaiset rakenneprofiilit palvelevat erilaisia suunnittelutarkoituksia. Pyöreä onteloprofiili tulisi siksi arvioida hankkeen vaatimusten mukaan sen sijaan, että sitä olisi pidettävä H-profiilin tai neliön/suorakulmaisen ontelon profiilin yleisenä korvaajana.
| Ominaisuus | Pyöreä ontto osa | Neliön/suorakaiteen muotoinen ontto osa | H-osa terästä |
|---|---|---|---|
| Poikkileikkaus | Pyöreä ja ontto | Neliön tai suorakaiteen muotoinen ja ontto | Avaa H-muotoinen profiili |
| Monisuuntainen käyttäytyminen | Tasapainoinen osan ympärillä | Riippuu leikkauksen geometriasta | Vahvat ja heikot akselit eroavat toisistaan |
| Vääntövastus | Voimakas suljetun osan käyttäytyminen | Hyvä suljetun osan käyttäytyminen | Yleensä vähemmän tehokas vääntö |
| Tuulen altistuminen | Virtaviivainen sylinterimäinen profiili | Kulmikkaampi profiili | Avaa laippa- ja verkkoprofiili |
| Arkkitehtoninen ulkonäkö | Sileä ja sylinterimäinen | Puhdas geometrinen ulkonäkö | Perinteinen rakenteellinen ulkonäkö |
| Tyypilliset sovellukset | Suuret jännevälit, esillä olevat rakenteet, pylväät, arkkitehtoniset tuet | Rakennukset, kehykset, laitekannattimet | Monikerroksiset rungot ja raskaat rakennejärjestelmät |
Sopiva osa riippuu rakennelaskelmista, liitäntävaatimuksista, valmistusolosuhteista, materiaalien saatavuudesta, projektin budjetista ja sovellettavista rakennusstandardeista.
Kuinka ostajien tulisi valita oikea sarake?
Hankintaryhmille, insinööreille, urakoitsijoille ja teräsrakenteiden valmistajille selkeä tekninen eritelmä voi merkittävästi vähentää viestintäongelmia ja tarjousten viiveitä.
- Määritä suunnittelukuormat:Anna aksiaaliset kuormat, taivutusmomentit, vääntövaikutukset, tuulikuormat, seismiset olosuhteet ja muut asiaankuuluvat suunnittelutiedot.
- Vahvista mitat:Määritä ulkohalkaisija, seinämän paksuus, pituus ja vaaditut mittatoleranssit.
- Valitse materiaaliluokka:Q235B ja Q355B ovat yleisiä valintoja, kun taas lopullisen arvosanan tulee täyttää projektin suunnitteluvaatimukset.
- Määritä yhteyden tiedot:Ilmoita pohjalevyn mitat, ankkuri-pulttijärjestely, laippavaatimukset, palkin liitospaikat ja jäykisteiden yksityiskohdat.
- Ota huomioon ympäristö:Ulkona, kosteat, rannikko- tai kemiallisesti aggressiiviset ympäristöt voivat vaatia tehostettua korroosiosuojausta.
- Vahvista tarkastusvaatimukset:Keskustele mittatarkastuksesta, hitsin tarkastuksesta, ainetta rikkomattomasta testauksesta, pinnoitteen paksuudesta ja dokumentaatiosta ennen tuotantoa.
- Suunnittele logistiikka:Harkitse kolonnin pituutta, kuljetusrajoituksia, nostopisteitä, segmentointia, pakkausta ja asennusjärjestystä.
Yksityiskohtaisen piirustuksen tai spesifikaatiopaketin avulla valmistaja voi määrittää sopivimman valmistusreitin ja liitäntäkonfiguraation. Ostajat voivat myös tarkastella rakenneteräskomponentteja ymmärtääkseen, kuinka pylväät integroituvat muihin valmistettuihin teräselementteihin.
Usein kysytyt kysymykset
Mitä materiaaleja käytetään yleisesti pyöreissä ontoissa teräsputkipylväissä?
Näille pylväille on yleisesti määritelty rakenneteräkset Q235B ja Q355B. Lopullinen materiaali tulee valita rakennelaskelmien, sovellettavien standardien, ympäristöolosuhteiden ja projektin vaatimusten mukaan.
Mitä eroa on saumattomilla ja hitsatuilla putkipylväillä?
Saumattomat pilarit valmistetaan saumattomasta teräsputkesta, eikä niissä ole pitkittäistä hitsausta. Hitsatut pilarit muodostetaan teräslevystä ja liitetään yhteen hitsaamalla. Hitsattu rakenne tarjoaa suuremman joustavuuden suurille halkaisimille ja mukautetuille seinämäpaksuuksille, kun taas saumaton putki voi olla edullinen tietyissä halkaisija- ja rakennevaatimuksissa.
Voidaanko pyöreä ontto teräsputkipilari räätälöidä?
Kyllä. Valmistuskyvystä ja teknisistä vaatimuksista riippuen halkaisija, seinämän paksuus, pituus, pohjalevyt, yläliitokset, jäykisteet, liitoslevyt, pultinreiät, nostokorvakkeet, jatkoskokoonpanot ja pintakäsittelyt voidaan räätälöidä.
Miten korroosiosuojaus hoidetaan?
Yleisiä vaihtoehtoja ovat ruiskupuhallus, jonka jälkeen pohjamaali-, väli- ja pintamaalausjärjestelmät. Myös kuumasinkitystä voidaan harkita sopivissa sovelluksissa, erityisesti kun tarvitaan tehostettua korroosiosuojausta.
Soveltuvatko pyöreät putkipylväät ulkorakenteisiin?
Niitä voidaan käyttää ulkosovelluksissa, kuten katoksissa, käytävillä, maisemarakenteissa, kunnallisissa tiloissa ja muissa esillä olevissa teräsjärjestelmissä, kun pilarin mitat, rakennesuunnittelu, liitokset ja korroosiosuojajärjestelmä on määritelty asianmukaisesti.
Mitä tietoja tulee antaa tarjousta pyydettäessä?
Hyödyllisiä tietoja ovat määrä, teräslaatu, ulkohalkaisija, seinämän paksuus, pituus, liitospiirustukset, pohjalevyn tiedot, pintakäsittelyvaatimukset, tarkastusstandardit, kohde ja odotettu toimitusaikataulu. Rakennepiirustukset ovat erityisen hyödyllisiä räätälöityihin projekteihin.
Miksi työskennellä ammattimaisen valmistajan kanssa?
Rakennepilarin on toimittava osana kokonaista kantavaa järjestelmää, joten tuotteen valinnassa tulisi olla muutakin kuin putkien hintojen vertailua. Valmistuksen tarkkuus, hitsauksen laatu, liitosten yksityiskohdat, pinnan suojaus, tarkastusmenettelyt, pakkaus ja toimitusten koordinointi vaikuttavat kaikki projektin lopputulokseen.
HAISHENG toimittaa pyöreitä onttoja teräsputkipylväitä käyttämällä Q235B- tai Q355B-rakenneterästä ja tukee valmistuskokoonpanoja, mukaan lukien pohjalevyt, jäykisteet, liitoslevyt, lujat pultit ja suojapinnoitteet. Hankekohtaisia vaatimuksia varten ostajat voivat toimittaa piirustukset, mitat, lastaustiedot, määrät ja käyttöolosuhteet, jotta sopiva kolonnikokoonpano voidaan arvioida.
Suunnitteletko teräsrakenneprojektia tai hankitko räätälöityjä rakennepylväitä?Jaa piirustuksesi ja tekniset vaatimukset HAISHENGin kanssa tänään. Materiaalien valintaa, valmistustietoja, liitäntäkonfiguraatioita, tarjoustukea ja toimitussuunnittelua vartenota meihin yhteyttäkeskustellaksesi projektistasi HAISHENG-tiimin kanssa.
