Pyöreä teräspylväs

Pyöreät teräspilarit ovat pystysuuntaisia ​​kantavia rakenneosia, jotka koostuvat pääasiassa pyöreistä ontoista teräsputkista. Teknisissä sovelluksissa ne kestävät pääasiassa aksiaalista puristusta samalla kun ne kestävät taivutusmomentteja, vääntömomentteja ja muita yhdistettyjä kuormituksia rakenteesta riippuen. Nämä pylväät voidaan valmistaa käyttämällä saumattomia tai hitsattuja pyöreitä teräsputkia; tietyt parametrit, kuten putken halkaisija, seinämän paksuus, materiaalilaatu ja liitostiedot – määräytyvät suunnittelukuormien, jännevälin, rakennuksen korkeuden, asennusolosuhteiden ja käyttöympäristön perusteella. Tuotevalikoima ulottuu itse putkimaisen rungon ulkopuolelle ja sisältää kattavan komponenttijärjestelmän, kuten pohjalevyt, kansilevyt, jäykisteet, koukut, kulmalevyt, laipat, liitoslevyt, lujat pultit ja nostolaitteet.

Räätälöity suunnittelu yhdistettynä täydellisiin liitäntäkonfiguraatioihin vastaamaan teräsrakenneprojektien monipuolisiin tarpeisiin:

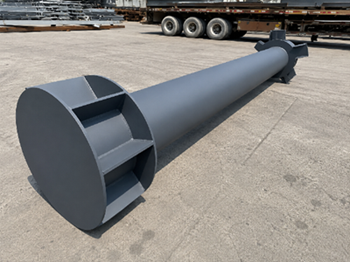

Pyöreät teräspilarit valmistetaan tiettyihin pituuksiin ja liitosyksityiskohtiin rakenteellisten rakennuspiirustusten perusteella. Järjestelmä koostuu pääputkimaisesta rungosta, ylä- ja alapään liitännät, liitostarvikkeet ja apukomponentit, jotka on järjestetty viiteen moduuliin: pilarin runko, pilarin pohja/perustusliitäntä, pilarin kannen liitäntä, palkki-pilariliitäntä ja lisätarvikkeet. Tekniset tiedot on tyypillisesti merkitty muodossa φD × t × L, jossa D edustaa ulkohalkaisijaa, t seinämän paksuutta ja L komponentin pituutta (esim. φ219 × 8 × 6000 tarkoittaa ulkohalkaisijaa 219 mm, seinämän paksuutta 8 mm ja pituutta 6 000 mm). Vakioulkohalkaisijat sisältävät φ89, 114, 165, 219, 273, 325, 426, 530, 630 ja suuremmat koot, joiden seinämän paksuus voidaan valita projektin vaatimusten mukaan.

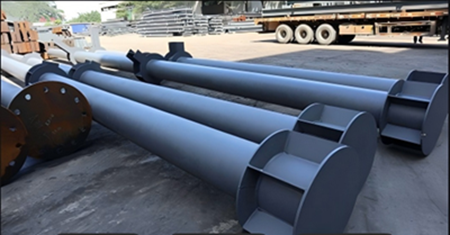

Erikoispitkissä pylväissä voidaan käyttää segmentoitua valmistusta kuljetuksen, noston ja paikan päällä tapahtuvien rakennusrajoitusten huomioon ottamiseksi. Liitokset tehdään laippojen tai hitsausliitosten kautta. Pilarin jalustat voidaan varustaa pohjalevyillä, ankkuripulteilla, välilevyillä ja tasoituskomponenteilla perustustyypistä riippuen; pilarin yläosat voidaan varustaa kansilevyillä, liitäntäkiinnikkeillä tai laipoilla; ja palkkien ja pilarin väliset liitännät voivat sisältää putkimaisen pilarin liittämiseksi ylempään rakenteeseen, kuten teräspalkkiin, ristikkopalkkiin tai tilakehyksiin.

Pyöreiden teräsrakenteisten pylväiden tärkeimmät edut ja myyntivaltit:

1. Tasapainoinen kuorman jakautuminen, parannettu rakenteellinen vakaus

Pyöreä poikkileikkaus varmistaa tasaisen kuorman jakautumisen kaikkiin suuntiin, mikä tekee siitä ihanteellisen aksiaalipuristukseen ja monisuuntaisiin kuormitusolosuhteisiin.

2. Tyylikäs ulkonäkö, esteettinen viehätys

Sileä, kaareva profiili tarjoaa hienostuneen ulkonäön tasapainottaen rakenteellisen kantavuuden ja yleisen arkkitehtonisen estetiikan.

3. Matala tuulenvastus, sopii ulkoprojekteihin

Pyöreä profiili minimoi tuulenvastuksen, joten se sopii ulkorakenteisiin, kuten katoksiin, pergoloihin ja stadioneihin.

4. Ontto rakenne, kätevä kuljetus ja nosto

Optimoi tasapainon kantokyvyn ja oman painon välillä samalla kun se täyttää suunnitteluvaatimukset, helpottaa kuljetusta, nostamista ja asennusta paikan päällä.

5. Monipuoliset korroosionestovaihtoehdot monimutkaisiin ympäristöihin

Tukee erilaisia ​​korroosionestokäsittelyjä – kuten ruiskupinnoitusta ja kuumasinkitystä – mahdollistaen ratkaisut, jotka on räätälöity tiettyihin ympäristöihin, kuten kosteisiin tai ulkotiloihin.

6. Piirustuksiin perustuva räätälöinti, joustava projektisovitus

Mukautettavat tekniset tiedot – mukaan lukien ulkohalkaisija, seinämän paksuus, pituus, liitoslevyt, pohjalevyt ja upotetut osat – vastaavat teräsrakenneprojektien monipuolisiin tarpeisiin.

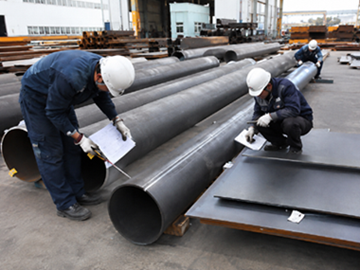

Standardoitu käsittelytyönkulku, joka varmistaa valmiiden pyöreiden teräspylväiden laadun:

Pyöreät teräspylväät ovat mittatilaustyönä suunniteltuja rakenneosia; Niiden laatu ei riipu pelkästään raakateräsmateriaalista vaan myös kriittisistä prosessointivaiheista, kuten leikkaus, valssaus, hitsaus, oikaisu, liitoskokoonpano ja korroosionestokäsittely.

Tärkeimmät tuotanto- ja käsittelyvaiheet sisältävät:

Raaka-aineen tarkastus → Asettelu ja leikkaus → Valssaus ja muovaus → Pilarirungon hitsaus → Hitsauksen tarkastus → Pyöristys ja oikaisu → Pääty- ja viistetyöstö → Pohjalevyjen, ylälevyjen ja liitosten asennus → Liitoshitsaus → Reikien leikkaus ja loppulinjaus → Ruosteenpoisto ja ruosteenestokäsittely → Lopputarkastus, lähetysmerkinnät, pakkaus, pakkaus.

Saumattomat pyöreät pylväät valmistetaan jatkokäsittelyllä valmiita saumattomia teräsputkia. Hitsatut pyöreät pylväät sisältävät lisävaiheita, kuten teräslevyn leikkaamisen, valssauksen ja pitkittäishitsauksen, joten ne sopivat erityisen hyvin projekteihin, joissa vaaditaan suuria halkaisijoita, paksuja seiniä tai epästandardeja mittoja.

Hitsauksen jälkeen asiaankuuluville hitseille suoritetaan ainetta rikkomaton testi (NDT) suunnitteluspesifikaatioiden mukaisesti; Valmiille komponenteille suoritetaan lopputarkastus, joka kattaa mittatarkkuuden, hitsin laadun ja korroosionestopinnoitteen eheyden. Hitsauslaadut, tarkastussuhteet ja hyväksymiskriteerit eri projekteille määritetään suunnitteluasiakirjojen ja sovellettavien standardien mukaisesti.

Pyöreän teräsputkipylväiden ensisijaiset käyttöalueet:

Teräsrakenteiset rakennukset:

Pystysuuntaiset tukiosat teollisuuslaitoksille, varastoille ja esivalmistetuille teräsrakenteille.

Suuret tapahtumapaikat:

Teräspylväät ja rakennetuet stadioneille, messukeskuksille, pitkäjänteisille rakennuksille, kuljetusterminaaleille jne.

Katokset ja kulkutiet:

Rakennetaan sisäänkäyntikatokset, teräskäytävät, yhdyskäytävät ja niihin liittyvät tukirakenteet.

Maisema-arkkitehtuuri:

Maisemapergolat, koristepylväät, rakennusten julkisivut ja muut hankkeet, jotka edellyttävät rakenteellisen eheyden ja esteettisen suunnittelun tasapainoa.

Kunta- ja liikennetekniikka:

Koskee kunnallisia rakenteita, siltoihin liittyviä rakenteita, suojakaiteen pylväitä jne. suunnittelun perusteella.

Erikoistuneet teräsrakenneprojektit:

Projekteissa, joissa on jyrkät korkeudet, pitkät jännevälit, monisuuntaiset liitokset tai monimutkaiset liitokset, pyöreän putkipilarin tekniset tiedot ja liitosten yksityiskohtainen suunnittelu voidaan määrittää rakenneanalyysin avulla. Alkuperäisessä tuotedokumentaatiossa mainittu sovellusalue sisältää teollisuuslaitokset, sillat, tapahtumapaikat, kunnalliset tilat, maisemointi ja elementtirakennukset.

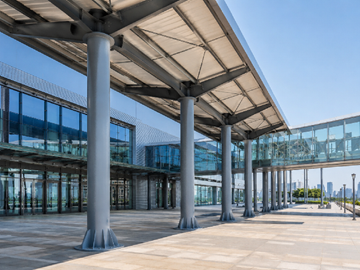

Tapaustutkimus: Pyöreät teräsputkipylväät messukeskuksen sisäänkäynnin katokseen ja yhdyskäytävään:

Modernin messukeskuksen sisäänkäynnissä on käytetty pitkäjänteistä teräskatosta, joka on yhdistetty rakennuksen käytäväjärjestelmään. Projekti vaati pystysuoraa tukea katolle ja käytäville samalla kun se vaati korkeita vaatimuksia arkkitehtoniselle estetiikalle, kiertotilalle ja yleiselle visuaaliselle vaikutukselle. tämän seurauksena pyöreät teräsputkipylväät valittiin ensisijaisiksi tukiosiksi.

Pyöreissä putkipylväissä on puhdas, virtaviivainen profiili, joka luo yhtenäisen arkkitehtonisen kielen lasiverhoseinien ja modernin teräskatorakenteen rinnalle. Pilarit on rakenteellisesti ankkuroitu perustukseen pohjalevyjen ja jäykistyselementtien kautta, kun taas niiden yläosat yhdistyvät teräspalkkiin ja kattorakenteeseen muodostaen täydellisen tukijärjestelmän katolle.

FAQ

K: Voiko niitä mukauttaa?

Kyllä. Pyöreät putkipilarit voidaan räätälöidä teknisten piirustusten perusteella, jotka koskevat ulkohalkaisijaa, seinämän paksuutta, pituutta, materiaalia ja liitostyyppiä. Tarjoamme myös tukivalmistusta pohjalevyille, ylälevyille, jäykistyslevyille, liitoslevyille, korbeille, laipoille, upotetuille osille jne. Poikkeuksellisen pitkille komponenteille valmistus voidaan tehdä osissa - kuljetus- ja asennusvaatimuksista riippuen - liitännöin laippojen tai hitsauksen kautta.

K: Miten tasainen laatu varmistetaan?

Valmistusprosessi käsittää vaiheet, kuten raaka-aineen tarkastuksen, leikkauksen, hitsauksen, pyöristyksen ja oikaisun, liitoskokoonpanon, reikien porauksen, korroosionestokäsittelyn ja lopputuotteen tarkastuksen. Rikkomaton testaus (NDT) suoritetaan hitsauksen jälkeen suunnitteluspesifikaatioiden mukaisesti. Valmistuotevaiheessa mittatarkkuus, hitsin laatu ja korroosionestopinnoitteet varmistetaan; komponentit merkitään sitten ennen varastointiin sijoittamista tai lähettämistä.

K: Onko kuljetus luotettava?

Pyöreät teräspylväät voidaan valmistaa pituuden ja projektin olosuhteiden mukaan osiin laippa- tai hitsausliitoksilla. Valmiit komponentit merkitään, tarkastetaan ja pakataan kuljetusta varten, mikä helpottaa erikoispitkien komponenttien käsittelyä.
