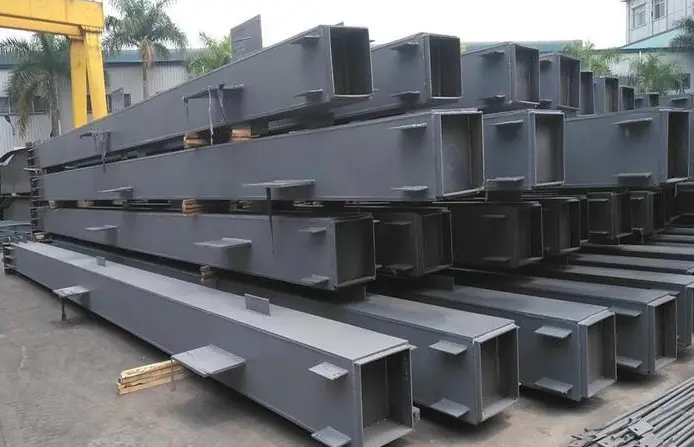

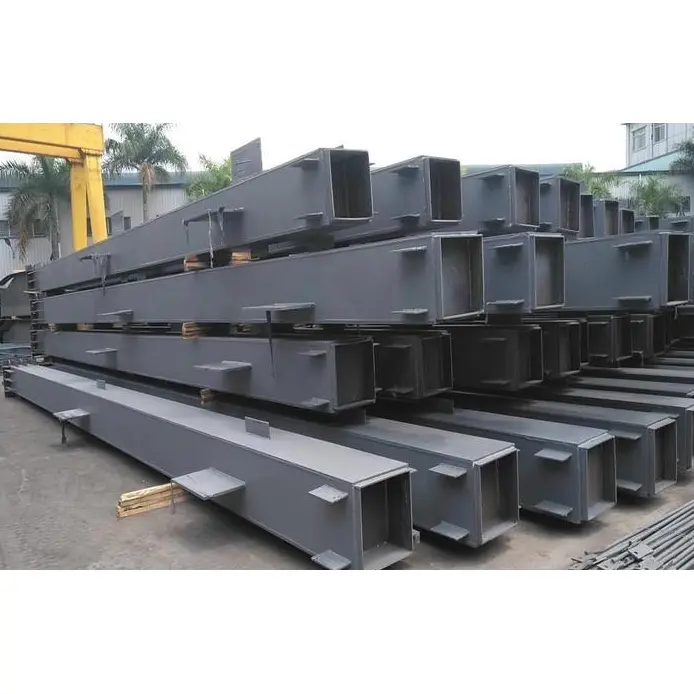

Neliönmuotoinen ontto rakenneteräspilari

Neliönmuotoinen ontto rakenneteräspylväs on eräänlainen suljetun laatikon muotoinen kantava pystypylväs. Se edustaa kustannustehokkainta ensisijaista pystysuoraa tukikomponenttia kevyiden ja keskisuurten teräsrakenteiden projekteihin. Toisin kuin H-palkkien rakenteelliset ominaisuudet, jotka tyypillisesti osoittavat suuntaa kantavia ominaisuuksia, tällä neliömäisellä teräspilarilla on suljettu, hitsattu poikkileikkaus. Tämä muotoilu varmistaa tasapainoisen kantavuuden molempiin suuntiin, samalla kun se tarjoaa puhtaan, neliömäisen esteettisen ja kevyemmän omapainon.

Tuotteen perusteet ja täydellinen konfigurointi

1. Muotoiluperiaatteet

- Pohjamateriaalin valinta: Valitsemme huolellisesti markkinoilla olevat valtavirran korkealaatuiset rakenneteräslevyt - erityisesti Q235B- ja Q355B-laadut. Näillä raaka-aineilla on alhainen epäpuhtausaste; niiden sitkeys ja rakenteellinen lujuus ovat täysin kansallisten rakennusstandardien mukaisia, mikä eliminoi mahdolliset tulevat riskit, kuten halkeilun tai korroosion heti lähteestä alkaen.

- Prosessoinnin työnkulku: Neliönmuotoinen ontto rakenneteräskolonni valmistetaan käyttämällä litteitä teräslevyjä raaka-aineena. Nämä levyt taivutetaan ja liitetään yhteen muodostamaan suljetun neliömäisen putkiprofiilin (laatikkoprofiili). Pilarit läpikäyvät tiukan viimeistelyprosessin, johon kuuluu tarkka leikkaus, mekaaninen oikaisu, pohjalevyn hitsaus, liitosreikien poraus, ruosteenpoisto ja korroosionestopinnoitus.

- Rakenteelliset ominaisuudet: Suljettu laatikkorakenne on kokonaisuudessaan kompakti ja yhtenäinen. Pilarin akseli pysyy täysin suorana ilman taivutuspoikkeamaa, ja sisäinen jännitysjakauma on tasainen, joten se kestää vakaasti sekä pystysuuntaisia ​​puristuskuormia että sivusuuntaisia ​​vääntövoimia.

2. Täydellinen toimituspaketti

- Vakiokomponentit: Valmis neliömäinen pilarirunko, paksunnettu kiinteä teräspohjalevy ja kiinteät jäykistelevyt.

- Apumateriaalit: Mittatilaustyönä valmistetut liitoslevyt, lujat kiinnityspultit ja liitoskiilalevyt (korvakkeet).

- Toimituksen etu: Kaikki komponentit valmistetaan samanaikaisesti yhtenäisenä sarjana, mikä varmistaa täydellisen mittojen yhteensopivuuden. Lisävarusteita ei tarvitse ostaa erikseen; täydellinen, asennusvalmis paketti toimitetaan yhdessä lähetyksessä, mikä mahdollistaa välittömän asennuksen paikan päällä.

3. Keskeiset sovellusalueet

- Kevyet teollisuusrakennukset: Pienet ja keskisuuret teräsrakenteiset tehtaat, varastot, yksinkertaiset tuotantopajat ja ulkokatokset.

- Esivalmistetut tilapäiset tilat: Rakennustyömaan modulaariset kotelot, tukipilarit esivalmistetuille työmaakoteloille ja väliaikaiset rakennustasot.

- Kaupallinen ja siviiliinfrastruktuuri: Matalat liikerakennukset, autokatokset, pienimuotoiset teräsmaisemarakenteet ja kunnalliset tukirakenteet.

Mitkä ovat tärkeimmät eroavat ominaisuudet verrattuna vastaaviin tuotteisiin?

1. Tasapainotettu kaksisuuntainen kantokyky

Poikkileikkaukseltaan suljetussa neliömäisessä putkessa on samanlaiset hitausmomentit molempiin suuntiin, mikä voittaa perinteisten avoprofiilien (joilla on tyypillisesti anisotrooppinen lujuus) luontaisen heikkouden. Tämä varmistaa, että puristus-, sivuttaissiirtymä- ja vääntövastuskyky maksimoidaan samanaikaisesti. Suunnittelijat eivät tarvitse tehdä lisälaskelmia kaksisuuntaisille kuorma-eroille, mikä tekee tuotteesta sopivan erilaisiin asennusasentoihin – mukaan lukien runkopilarit ja kehäkannattimet – ja yksinkertaistaa tehokkaasti yleistä rakennesuunnittelua.

2. Kevyt rakenne

Vastaavan kantokyvyn edellytyksenä on, että neliönmuotoisen onton rakenneteräspilarin omapaino on huomattavasti pienempi kuin H-palkkien tai betonipilarien omapaino. Tämä ei ainoastaan ​​vähennä perustusten kaatamisen kustannuksia ja kevennä pohjamaaperän kuormitusta, vaan mahdollistaa myös kevyempien nostolaitteiden käytön ja alentaa paikan päällä työvoimakustannuksia. Siksi se soveltuu erittäin hyvin pieniin ja keskisuuriin kevyisiin teräsrakenneprojekteihin rajoitetuilla budjeteilla.

3. Siisti ja puhdas estetiikka

Rakenneosat ovat täysin neliömäisiä ja suoria, ja niissä on tasaiset pinnat, joissa ei ole teräviä, ulkonevia reunoja, mikä takaa vahvan visuaalisen tasaisuuden. Käytetäänpä niitä sisätilojen kantavina pylväinä tai koristepaneeleilla verhoiltuina ulkopilareina, ne integroituvat saumattomasti suunnitteluun ja tasapainottavat rakenteelliset toiminnallisuudet arkkitehtuurin estetiikkaan vastatakseen kaupallisten, asuin- ja maisemaprojektien esteettisiin vaatimuksiin.

4. Korkeampi toleranssi asennusvirheille

Valmiit tuotteet täyttävät tiukat tehdasstandardit sekä suoruuden että päätypinnan tasaisuuden osalta, ja niissä on standardoidut esiporatut reiät ja viistetyt reunat. Tämä varmistaa hyvän kohdistusvirheiden sietokyvyn paikan päällä tapahtuvan asennuksen aikana, jolloin rakennushenkilöstön ei tarvitse suorittaa aikaa vieviä hionta- tai korjaustöitä. Jopa aloittelevat miehistöt voivat suorittaa kokoonpanotehtävät nopeasti, mikä nopeuttaa huomattavasti rakennusaikataulua.

5. Erilaisia ​​korroosionestoratkaisuja

Räätälöidään erilaisiin käyttöympäristöihin – mukaan lukien kuivat sisätilat, avoimet ulkoalueet ja kosteat rannikkoalueet – tarjoamme kolme erillistä korroosionestoratkaisua: maalipinnoitus, kuumasinkitys ja esisinkitty teräsnauhakäsittely. Asiakkaat voivat tehdä valintansa vapaasti projektibudjettinsa ja suunnitellun toimintaympäristön perusteella varmistaen pitkäaikaisen hapettumisen, sadeveden korroosion ja tuulen paineeroosionkestävyyden ja pidentää siten teräspilarien käyttöikää.

6. Kattava valikoima eritelmiä

Ylläpidämme valmiita eri vakiokokoisia varastoja ja tarjoamme samanaikaisesti epätyypillisiä räätälöintipalveluita – mukaan lukien räätälöidyt pituudet, tietyt seinänpaksuudet, yksilöllisen muotoiset leikkaukset ja erikoistuneet korvalevyjen hitsaukset – vastaamaan erilaisiin projektivaatimuksiin. Pienemmät koot soveltuvat sovelluksiin, kuten pieniin katoksiin ja esivalmistettuihin rakenteisiin, kun taas suuret koot pystyvät käsittelemään keskikokoisten teollisuuslaitosten raskaan kuormituksen vaatimukset ja kattavat siten kokonaisvaltaisesti eri projektitasojen hankintatarpeet.

Mitkä ovat käsittelytekniikoidemme edut?

1. Tarkkuusmitoitus ja -leikkaus

Neliönmuotoiset onttorakenneteräspylväämme käsitellään CNC-leikkauslaitteilla levyjen ja putkien tarkan mitoituksen varmistamiseksi. Valvomme tiukasti päätypintojen kohtisuoraa, mikä johtaa sileisiin, jäysteettömiin leikkausosuuksiin, joissa ei ole reunahalkeamisongelmia, mikä takaa rakenneosien kohdistustarkkuuden heti lähteestä alkaen.

2. Vahvistetut pohjalevyt täysläpihitsauksella

Jokainen kolonni on tasaisesti varustettu paksunnetulla, kiinteällä pohjalevyllä. Käytämme ympärysmittaista, täysläpivientihitsausprosessia varmistaaksemme tiheät ja kestävät hitsaussaumat. Tämä eliminoi laatuvirheet, kuten epätäydelliset fuusiot tai kuonasulkeumat, mikä vahvistaa pilarin pohjan ja perustusten välisen liitoksen rakenteellista vakautta ja estää pohjalevyn irtoamisen raskaan kuormituksen olosuhteissa.

3. Erikoistunut toissijainen käsittely

Noudattamalla tiukasti rakennussuunnitelmia, suoritamme tarkat räätälöintitoimenpiteet – mukaan lukien porausreiät, hitsausliitoskorvalevyt ja jyrsintäpäätteet – ja kaikki prosessointiparametrit verrataan kansallisiin standardeihin varmistaaksemme pulttien ja levyjen saumattoman kohdistuksen paikan päällä tapahtuvan asennuksen aikana.

4. Monivaiheinen ruosteenpoisto ja korroosionestopinnoite

Määritellyn korroosionestosuunnitelman mukaisesti käytämme mekaanisen puhdistuksen ja suihkupuhallustekniikoiden yhdistelmää valssihilse- ja ruostekerrosten perusteelliseen poistamiseen teräspinnalta. Välittömästi ruosteenpoiston jälkeen levitämme monikerroksisen pinnoitusjärjestelmän - joka koostuu pohja- ja pintamaaleista - tai suoritamme kuumasinkityksen perusmateriaalin toissijaisen ruostumisen estämiseksi.

Suorituskyky ja tekniset tiedot

1. Viitestandardit

- Kylmämuovattujen suljettujen rakenneteräsprofiilien tiedot: GB/T 6728

- Teräsrakenteiden suunnittelustandardi: GB 50017-2017

2. Mekaaniset ominaisuudet

3. Yleiset varastotiedot

- Vakiosivupituudet: 40×40mm, 50×50mm, 60×60mm, 80×80mm, 100×100mm, 120×120mm, 150×150mm, 200×200mm;

- Yhteensopivat seinäpaksuudet: 2,0 mm, 2,5 mm, 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm;

- Vakiopituudet: 2m–12m; tukee mukautettua leikkausta mille tahansa määrätylle pituusalueelle ilman tilauskynnystä mukautetuille pituuksille.

4. Viiteleikkausparametrit (100 × 100 × 4 mm)

- Poikkipinta-ala: 1536 mm² (15,36 cm²)

- Teoreettinen yksikköpaino: 12,06 kg/m

- Rakenteelliset ominaisuudet: Tasapainoinen kaksisuuntainen taivutus- ja vääntövastus; erinomainen vakaus aksiaalisessa puristuksessa; soveltuu useimpiin kevytrunkorakenteisiin sovelluksiin.

5. Rakennesuunnittelun kriteerit

- Rakenteelliset edut: Ominaisuudet suljettu laatikkorakenne; tarjoaa ylivoimaisen kestävyyden sivuttaissiirtymää ja vääntöä vastaan ​​avoprofiileihin verrattuna, mikä vähentää tehokkaasti sivusuuntaista tuulenpainetta ja ulkoisia seismisiä voimia.

- Suunnittelukynnykset: Komponenttien hoikkuussuhde (λ) ≤ 150; tämä arvo täyttää kriittiset suunnittelurajat ("punaiset viivat") kevyelle teräkselle siviilirakentamisessa ja keskikokoisissa teollisuusrakennuksissa, joten se sopii erilaisten kantavien runkopylväiden suunnittelustandardeihin.

6. Valmiin tuotteen mittojen hyväksymistoleranssit

- Mittapoikkeama: Sivun pituuden ja seinämän paksuuden poikkeamat noudattavat tiukasti kylmämuovattujen teräsprofiilien kansallisten standardien rajoja.

- Suoruuden tarkkuus: Rakenneosan kokonaissuoruuden tulee olla ≤ 1/1000 sen kokonaispituudesta, mikä eliminoi tehokkaasti ongelmat, kuten vääntymisen tai vinoon.

- Päätypinnan vaatimukset: Leikatut päätypinnat pidetään täysin vaakasuorina ja kohtisuorassa – ilman kallistumista tai painaumia – mikä varmistaa tarkan istuvuuden asennuksen aikana.

7. Korroosionestoprosessit ja kestävyysparametrit

- Spray Coating: Sisältää kaksikerroksisen pohjamaalin ja pintamaalin, jonka kuivakalvon paksuus on 80–120 μm. Tämä vaihtoehto sopii ihanteellisesti kuiviin sisäympäristöihin ja tarjoaa optimaalisen suorituskyvyn ja kustannustehokkuuden tasapainon.

- Kuumasinkitys: Sinkkipinnoitteen paksuus on ≥ 65 μm, mikä tarjoaa maksimaalisen kestävyyden hapettumista ja korroosiota vastaan. Ulkona, ulkoilma-olosuhteissa tämä hoito takaa 8-15 vuoden käyttöiän.

- Esisinkitty neliöputki: Itse perusmateriaalissa on valmiiksi levitetty sinkkipinnoite, joka tarjoaa vakaat perusruosteenestoominaisuudet. Tämä tekee siitä kustannustehokkaan valinnan yksinkertaisiin, kevyisiin teräsrakennusprojekteihin.

8. Soveltuvuus ympäristöön ja käyttöolosuhteet

Neliönmuotoiset ontot rakenneteräspylväämme on suunniteltu toimimaan vakaasti pitkällä aikavälillä lämpötila-alueella -20 °C - +60 °C. Ne kestävät luonnostaan ​​seismiset voimat ja tuulen paineet, eivätkä ne vaikuta äärimmäisen korkeisiin tai matalisiin lämpötiloihin. Nämä pylväät soveltuvat käytettäväksi monenlaisissa olosuhteissa, mukaan lukien suljetut sisätilat, ulkoilma-ulkoympäristöt ja kosteat rannikkoalueet.

Miksi valita HAISHENG?

1. Suoramyynti Source Factorysta

Kokeneena nelikulmaisten onttojen teräsrakenteisten pylväiden valmistajana HAISHENGilla on viisi huippuluokan älykästä tuotantopistettä, jotka sijaitsevat Tianjinissa, Fujianissa, Shandongissa ja Hubeissa. Hallitsemme itsenäisesti koko tuotannon elinkaaren - leikkauksesta, hitsauksesta ja syväprosessoinnista korroosionestokäsittelyyn - varmistaen, että toimitusketju on suoraan asiakkaalle ilman välittäjämerkintöjä. Olipa kyseessä pienten erien osto tai suurkonttivienti, tarjoamme ostajille aitoa, pohjahintaa tehtaalta -hinnoittelua, mikä mahdollistaa tehokkaan hallinnan projektien hankintabudjetteihin.

2. Tiukka laadunvalvontajärjestelmä

Olemme luoneet kattavan, päästä-päähän laadunvalvontamekanismin, joka kattaa koko prosessin – raaka-aineiden vastaanottamisesta valmiiden tuotteiden lähettämiseen. Raaka-aineet tarkistetaan yksilöllisesti niiden materiaalitodistusten perusteella; tuotantovaiheessa teemme mittojen pistotarkastuksia ja hitsisaumoille ainetta rikkomattomia testejä; Lopuksi kaikki valmiit tuotteet käyvät läpi yhtenäiset tarkastukset korroosionestopinnoitteen suoruuden ja paksuuden varmistamiseksi. Kaikki tuotteet noudattavat tiukasti kansallisia standardeja GB/T 6728 ja GB 50017-2017. Poistamme tarkasti laatuongelmat, kuten muodonmuutoksen, huonon hitsauksen ja korroosion, ja autamme näin asiakkaita välttämään alkuvaiheessa ongelmia, kuten paikan päällä tapahtuvan asennuksen uudelleenkäsittelyn ja projektin hyväksymistarkastusten läpäisemättä jättämisen.

3. Moniulotteisen mukauttamisen tuki

Toisin kuin tyypilliset yksittäisen tuotteen toimittajat, voimme suorittaa rakennuspiirustusten pohjalta poikkeavan leikkauksen, mukautetun rei'ityksen, korvalevyn hitsauksen ja erikoistuneet korroosionestokäsittelyt. Toimitamme varastosta vakiomuotoisia nelikulmaisia ​​onttoprofiilipilareita – ihanteellisia katoksiin, varastoihin ja yksinkertaisiin rakenneprojekteihin – samalla kun tarjoamme räätälöityjä raskaita kotelorakenteisia pylväitä monimutkaisten projektien, kuten keskikokoisten tehtaiden ja korkeiden aputeräsrakenteiden, tarpeisiin. Tämä tarjoaa yhden luukun ratkaisun, joka täyttää sekä standardoidut hankinnat että yksilölliset räätälöintitarpeet.

4. Kattava vientituki

Vuosien syvällä teräsrakenteiden vientiteollisuuden kokemuksella ylläpidämme omistautunutta ulkomaista projektitiimiä, joka on perehtynyt hyvin alueiden, kuten Kaakkois-Aasian, Keski-Aasian, Afrikan ja Etelä-Amerikan, suunnittelustandardeihin. Tarjoamme täydelliset tulliselvitysasiakirjat, laaduntarkastustodistukset ja materiaaliraportit. Tuemme räätälöityjä vientipakkauksia ja hyödynnämme vakaita rajat ylittäviä logistiikkakanavia sekä tarjoamme monikielistä teknistä tukea yksinkertaistaaksemme kansainvälisten asiakkaidemme hankinta- ja toimitusprosessia.

5. Pitkäaikainen myynnin jälkeinen tukimekanismi

Ennakkomyyntipalvelut sisältävät apua eritelmien valinnassa ja kuorman sovittamisessa; myyntiprosessin aikana tarjoamme reaaliaikaisia ​​päivityksiä tuotanto- ja toimitustilasta; ja myynnin jälkeen tarjoamme ilmaisia ​​asennusohjeita ja vianmääritystukea. Kaikkiin itse tuotteeseen liittyviin laatuongelmiin tarjoamme takuu- ja huoltopalveluita. Lisäksi tarjoamme kumppaneillemme pitkäaikaista teknistä tukea, mukaan lukien apua rakennemuutoksissa ja komponenttien vaihdoissa.

FAQ

1. K: Kuinka valitsen neliömäisten onttoprofiilisten teräspylväiden ja H-palkkiteräspylväiden välillä?

V: Neliönmuotoiset ontot teräsrakenteiset pylväät jakavat kuormat tasaisesti kahteen suuntaan, niillä on puhdasta ulkonäköä, ne ovat kevyempiä ja tarjoavat erinomaisen kustannustehokkuuden. Ne sopivat parhaiten kevyisiin ja keskikokoisiin tehtaisiin, varastoihin, ulkokatoksiin, autokatoksiin, elementtirakenteisiin moduulirakennuksiin ja mataliin rakennuskohteisiin. H-palkkipilarit sen sijaan sopivat paremmin korkeisiin, suurijänteisiin ja raskaisiin teollisuusrakennuksiin. Asiakkaat voivat tehdä valintansa joustavasti erityisten kuormitusvaatimusten ja budjettirajoitusten perusteella.

2. K: Miten minun pitäisi valita teräslaaduista Q235B ja Q355B?

V: Q235B-materiaali tarjoaa alhaisemmat kustannukset ja erinomaisen sitkeyden, joten se soveltuu täysin kevyisiin projekteihin, kuten katoksiin, esivalmistettuihin koteloihin ja pieniin varastoihin. Q355B on erittäin luja materiaali, jolla on erinomaiset puristus- ja kantavuusominaisuudet, joten se soveltuu keskikokoisiin teräsrakenneprojekteihin, joissa on raskaan kuormituksen teollisuuslaitoksia, korkealle tuulenpaineelle alttiita ulkoalueita ja korroosiolle alttiita rannikkoalueita.

3. K: Mitkä korroosionestoprosessit sopivat parhaiten tiettyihin sovellusskenaarioihin? Mikä on takuuaika?

V: Kuiviin sisätiloihin suositellaan ruiskupinnoitusta, koska se tarjoaa parhaan kustannustehokkuuden. Vakio-ulkoolosuhteissa kuumasinkitys on suositeltava valinta, ja sen käyttöikä on 8-15 vuotta. Yksinkertaisissa väliaikaisissa rakenteissa galvanoidusta nauhateräksestä valmistetut neliömäiset putket ovat varteenotettava vaihtoehto. Normaaleissa käyttöolosuhteissa – ja ihmisen aiheuttamia vahinkoja lukuun ottamatta – ruiskupinnoitetuilla tuotteilla on 1–3 vuoden takuu, kun taas kuumasinkittyjen tuotteiden takuu on 5–8 vuotta.
