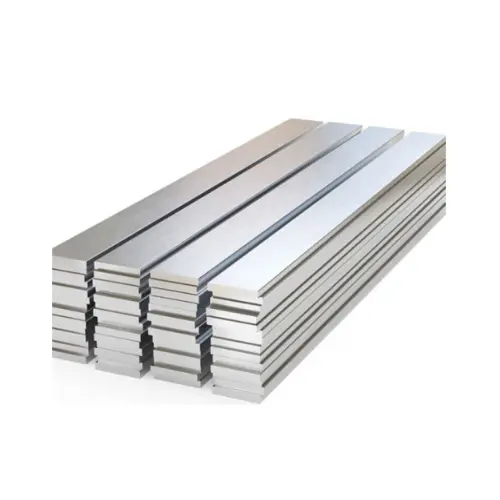

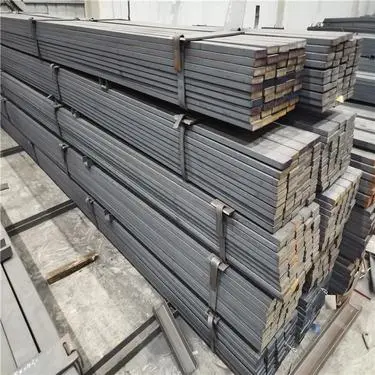

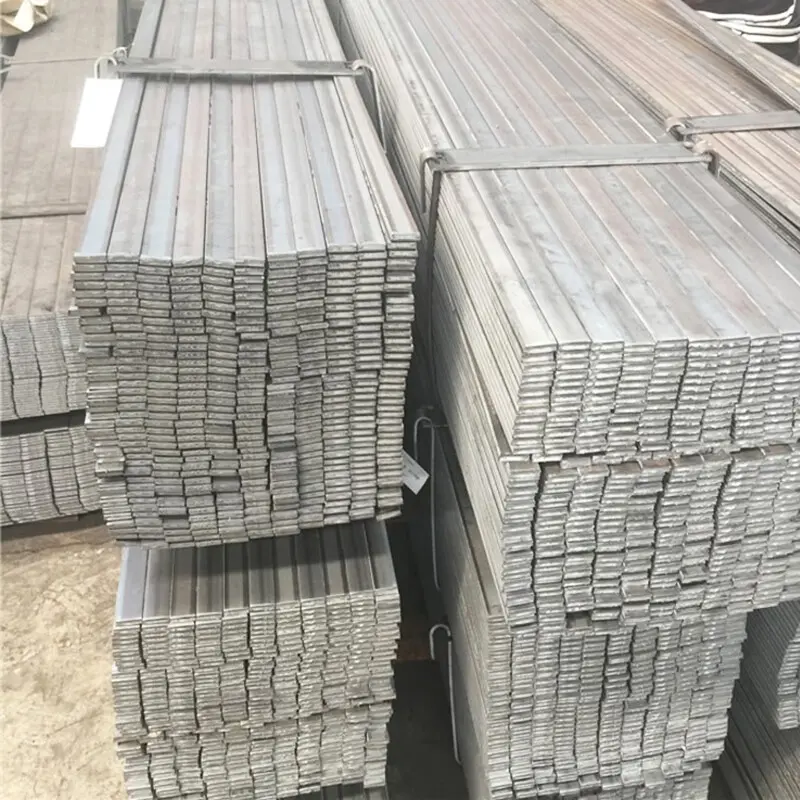

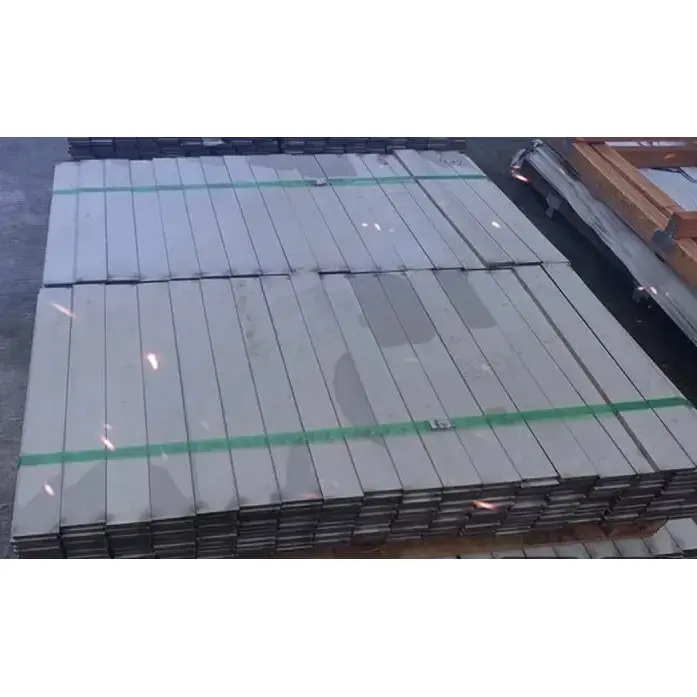

Kuumavalssatut litteät terästangot rakentamiseen

Rakennuskäyttöön tarkoitetuissa kuumavalssatuissa teräspalkeissa on suorakaiteen muotoinen poikkileikkaus pyöristetyillä reunoilla. Ne ovat GB/T 704-2016 -standardin mukaisia ​​ja ne on valmistettu pääasiassa Q235B- tai Q355B-teräksestä. Tekniset tiedot ovat 12–300 mm leveä ja 3–60 mm paksu, vakiopituuksilla 6 m, 9 m tai 12 m.

Mitkä ovat tuotteen ominaisuudet?

I. Rakenteelliset ja mekaaniset ominaisuudet

1. Poikkileikkaus on pitkä, litteä suorakulmio, jonka leveys ylittää merkittävästi paksuuden. Se tarjoaa kohtalaisen taipumisen ja sivuttaisjäykkyyden sekä selkeän kantavan akselin, joten se on ihanteellinen sovelluksiin, joihin liittyy yksisuuntaisia ​​kuormia, kiristyssidoksia ja kiinnitystä.

2. Tyypillisesti hiilirakenneteräksestä valmistettu materiaali on tasaista ja sitkeää. Se toimii vakaasti staattisissa ja pienissä dynaamisissa kuormissa ja kestää hauraita murtumia.

3. Se tarjoaa alhaisen omapainon suhteessa sen poikkileikkaukseen ja korkeaan materiaalinkäyttötehokkuuteen; Kun sitä käytetään liittiminä tai kiristyssiteinä, se vähentää tehokkaasti rakenteellista kokonaiskuormitusta.

II. Muoto ja kokoonpanoominaisuudet

1. Tasaiset pinnat ja tasaiset reunat varmistavat erinomaisen istuvuuden, mikä mahdollistaa uppoasennuksen rakenneosia vasten. Se sopii sovelluksiin, kuten puristimiin, reunanauhaan, vahvistamiseen ja kiristyssiteisiin.

2. Sen hoikka profiili ja yksinkertainen muoto mahdollistavat joustavan järjestelyn, mikä tekee siitä mukautuvan epäsäännöllisiin alueisiin ja ahtaisiin rakennustiloihin.

3. Laaja valikoima modulaarisia eritelmiä – jotka tarjoavat erilaisia ​​leveyden ja paksuuden yhdistelmiä – mahdollistavat räätälöinnin paikan päällä ja takaavat suuren monipuolisuuden.

III. Käsittely- ja yhteysominaisuudet

1. Se on erinomainen suorituskyky sekä kuuma- että kylmäkäsittelyssä. Se voidaan helposti leikata, porata, taivuttaa, valssata, hitsata ja meistaa ilman monimutkaisia ​​koneita. 2. Monipuoliset liitäntätavat: Liitetään pääasiallisesti limittäin tai päittäishitsauksella, mutta voidaan kiinnittää myös pulteilla tai niiteillä; liitosten valmistus on yksinkertaista.

3. Pituudet voidaan leikata tarpeen mukaan minimaalisella materiaalihukalla; pienten tai epäsäännöllisen muotoisten osien käsittely on kätevää.

IV. Korroosionkestävyys ja ympäristöön sopeutuvuus

1. Valssattu kuumavalssattu pinta säilyttää valssaushilsettä; hoitoja, kuten kuumasinkitystä, kylmäsinkitystä, maalausta tai mustausta voidaan käyttää. Kun se on käsitelty korroosionkestävyydeksi, se soveltuu sisä-, ulkotiloihin sekä kosteaan tai alttiin ympäristöön.

2. Mekaaniset ominaisuudet pysyvät vakaina vakiolämpötila-alueella **-20°C - 250°C** ilman merkittävää suorituskyvyn heikkenemistä.

V. Kustannus- ja tuotevaihtelut

1. Yksinkertaiset tuotantoprosessit ja laajamittainen valmistus johtavat alhaisiin hintoihin ja runsaaseen varaston saatavuuteen, mikä tekee siitä erittäin kustannustehokkaan perusrakenneprofiilin.

2. Luokiteltu kuumavalssattuihin levyteräksiin ja kylmävedettyihin litteisiin teräksiin:

1. Kuumavalssattu tyyppi: Pinnalla on valssiasteikko; kohtalainen mittatarkkuus; sopii yleisiin suunnittelusovelluksiin.

2. Kylmävedetty tyyppi: Suuri mittatarkkuus ja sileä pintakäsittely; sopii tarkkuusasennukseen ja mekaanisiin komponentteihin.

VI. Rakennuskäyttöön tarkoitettujen kuumavalssattujen litteiden terästankojen rajoitukset

1. Heikko sivusuuntaisen vääntö- ja kaatumiskestävyys; eivät sovellu käytettäväksi yksinään ensisijaisena kantavina palkkeina tai pilareina; käytetään yleensä apukomponentteina.

2. Ohuemmilla litteillä teräsprofiileilla on huono paikallisten iskujen kestävyys, ja ne ovat taipuvaisia ​​tai muodonmuutoksia alttiita liiallisessa kuormituksessa.

3. Alttia nopealle ruostumiselle, jos se jätetään ulkona pitkäksi aikaa ilman korroosiosuojausta.

Pääkäytöt ja sovellusalue

I. Pääkäytöt

1. Teräsrakenteiden liitososat

Kuumavalssatut litteät terästangot voivat toimia sidetankoina, vahvistuslevyinä, liitoslevyinä ja jäykisteinä teräspalkkien, pylväiden, H-palkkien ja neliön/suorakulmaisten onttojen osien välillä. Ne parantavat yleistä rakenteellista vakautta ja ovat yleisiä apumateriaaleja teräsrakenteiden liitoksissa.

2. Upotetut osat ja komponentit

Käytetään upotettujen litteiden teräslevyjen, upotettujen sideelementtien ja maadoitusliuskojen valmistukseen; käytetään laajasti rakennusten perustusten, seinien ja kattojen sulautetuissa komponenttiprojekteissa.

3. Kotelo- ja reunaleikkausjärjestelmät

Käytetään reunojen leikkaamiseen ja käärimiseen väripinnoitettujen teräspaneelien, seinien, kattojen ja ovi-/ikkuna-aukkojen ympärille; käytetään myös paineliuskoina, reunatiivistysrunkoina, paneeliliitosten kansiliuskoina ja tiivistys-/vedensulkukomponenteissa. 4. Putket ja varusteet

Putkipuristimet, putkikiinnikkeet, kannatinhihnat, laitteiden kiinnitysnauhat ja linjan kiinnitysnauhat; käytetään putkien ja kaapeleiden organisoituun kiinnitykseen.

5. Virta- ja salamansuojamaadoitus

Maadoitus litteät tangot, ukkossuojatut alasjohtimet ja potentiaalintasausnauhat rakennuksiin, tehtaisiin, sähkönjakelutiloihin ja erikoislaitteisiin; energiateollisuuden standardien mukaiset materiaalit.

6. Kaiteet, kaiteet ja kulkutiet/portaat

Porrasaskelman reunalistat, kaiteen vahvistuslistat, yksinkertaiset suojakaiteen poikkipalkit ja liukumattomat alustalistat.

7. Mekaaninen ja laitteiston käsittely

Leimatut osat, pienet laitteiden rungot, työkalujen tarvikkeet, laitteistokomponentit, maatalouskoneiden osat ja pienten ei-standardien osien räätälöity leikkaus/käsittely.

8. Kunnalliset ja rakennustyömaan tilapäiset tilat

Haarukan vahvistaminen, telineiden siteet, väliaikaiset tukikehykset ja kylttien pohjarungot.

II. Sovellusalue

1. Teräsrakennetekniikka: Apumateriaalit teollisuuslaitoksiin, elementtirakennuksiin, teräskattoihin ja seinäverhousjärjestelmiin.

2. Rakennuksen M&E (mekaaniset ja sähköiset): Sähköinen ukkossuojamaadoitus, LVI-/LVI-putkituet ja putkien kiinnitysjärjestelmät.

3. Sähkötekniikka: Sähköasemien, jakeluhuoneiden ja ulkovoimalaitosten maadoitus ja johtavat liitännät.

4. Kunnat ja liikenne: Tiekaiteet, linja-autokatokset ja kunnalliset maisemakomponentit.

5. Koneiden valmistus: Yleiskäyttöiset laitteet, rakennuskoneet, maatalouskoneet ja laitteistokomponenttien käsittely.

6. Laivanrakennus ja verhoseinät: Laivan komponenttien vahvistaminen, arkkitehtoninen verhoseinien viimeistely ja ovien/ikkunoiden apurungot.

Rakennuskäyttöön tarkoitettujen kuumavalssattujen litteiden terästankojen tuotevalintaopas

· Kuumavalssattu litteä teräs: Kustannustehokas ja korkea varaston saatavuus; soveltuu yleiseen suunnittelukäyttöön, ensisijaisesti rakennesidoksiin, upotettuihin osiin, maadoitukseen ja verhousreunojen viimeistelyyn.

· Kylmävedetty litteä teräs: Tarkat mitat ja sileä, puhdas pintakäsittely; sopii tarkkuuskoneisiin, korkeaa esteettistä laatua vaativiin komponentteihin ja tarkkuuskokoonpanoon.

· Kuumasinkitty litteä teräs: Korroosion- ja ruosteenkestävä; suositeltava ulkona, alttiissa tai kosteissa ympäristöissä ja ukkossuojausmaadoitusprojekteissa. Keskeiset suorituskykyparametrit

Standardit: GB/T 704-2016 "Kuumavalssattu levyteräs", GB/T 34374-2017 "Kylmävedetty levyteräs"

I. Yleiset materiaalit ja mekaaniset ominaisuudet

Yleiset fyysiset parametrit

· Tiheys: 7,85 g/cm³

· Elastisuusmoduuli: 2,06 × 10⁵ MPa

· Käyttölämpötila: -20°C - 250°C

II. Mittojen määrittelyjärjestelmä

1. Nimeämismenetelmä

Leveys × paksuus (mm); Esimerkkejä: 50×5, 80×6

2. Pääkokoalueet

· Leveys: 12–300 mm

· Paksuus: 3–60 mm

· Vakiopituudet: 6m, 9m, 12m; mittatilaustyöt saatavilla pyynnöstä

3. Mittatoleranssit

· Kuumavalssattu litteä teräs: Leveys ±1,0 mm, Paksuus ±0,5 mm

· Kylmävedetty litteä teräs: Korkeampi tarkkuus; leveys/paksuustoleranssi ≤ ±0,3 mm

4. Teoreettinen painokaava

W (kg/m) = leveys (mm) × paksuus (mm) × 0,00785

5. Yleiset tekniset tiedot ja paino per metri

III. Rakenteelliset mekaaniset ominaisuudet

1. Tasainen, pitkänomainen poikkileikkaus; tarjoaa hyvän yksisuuntaisen taivutuskestävyyden, mutta matalan sivuttaisjäykkyyden. Soveltuu tasossa taivutukseen, kiristykseen, sitomiseen ja kiinnityssovelluksiin; ei sovellu kestämään itsenäisesti suurta vääntömomenttia tai sivuttaiskuormia.

2. Tasainen materiaalikoostumus ilman merkittäviä jännityksen keskittymispisteitä; sillä on erinomaiset kylmätaivutus- ja meistoominaisuudet.

3. Vakaa leikkauskyky; soveltuu käytettäväksi kiertoliittiminä, vesipysäytteinä ja kiinnitystankoina.

IV. Tuoteluokitus ja suorituskyvyn vertailu

V. Käsittelyominaisuudet

1. Kylmätaivutussuorituskyky: Pystyy 180° kylmätaivuttamiseen huoneenlämpötilassa ilman halkeilua tai delaminoitumista taivutuksessa; sopii paikan päällä tapahtuvaan taivutukseen ja muotoiluun.

2. Hitsaussuorituskyky: Alhaisen hiilipitoisuuden vuoksi nämä kuumavalssatut litteät terästangot soveltuvat kaarihitsaukseen ja suojakaasuhitsaukseen; ne tuottavat vahvoja hitsejä, jotka kestävät halkeilua.

3. Leimaus/lävistys: Helppo lävistää ja leikata; alhainen käsittelyvaikeus; sopii pienten, epäsäännöllisen muotoisten osien massatuotantoon.

4. Sähkönjohtavuus: Puhdas hiiliteräs tarjoaa hyvän sähkönjohtavuuden ja on vakiomateriaali ukkossuojaus- ja maadoitusprojekteissa.

VI. Korroosionestokäsittelyn parametrit

1. Pohjakunto: Kuumavalssattu "musta" viimeistely (myllymittakaava); altis ruostumiselle; korroosionestokäsittely on pakollinen ulkokäyttöön.

2. Yleiset korroosionestoprosessit ja vertailutiedot

o Kuumasinkitys: Keskimääräinen sinkkipinnoitteen paksuus ≥65 μm; käyttöikä ulkona 12-18 vuotta.

o Kylmäsinkitys / Maalaus: Sinkkipinnoite / maalikalvon paksuus 20-40μm; ensisijaisesti sisätiloihin tai kuiviin ympäristöihin.

o Tummeneminen / passivointi: Vain ruosteenesto (ei koristeellista viimeistelyä); käytetään sisäisiin mekaanisiin komponentteihin.

VII. Yhteysmenetelmät

1. Ensisijainen: Kierroshitsaus, puskuhitsaus (standardi teräsrakenteille ja maadoitusprojekteille).

2. Toissijainen: Pultti, niittaus, klipsi/puristinkiinnitys.

VIII. Sopivat ja sopimattomat sovellukset

Sopiva

Teräsrakenteiden jäykistys/vahvistus, katon/seinän reunalistalistat, upotetut osat, ukkossuoja/maadoitus, putkikiinnikkeet/kannattimet, portaiden kaiteen reunat, yksinkertaiset suojakaiteet, pienet mekaaniset laitteistoosat.

Sopimaton

Itsenäiset ensisijaiset kantavat palkit tai pylväät, korkeataajuisille vaihtuville iskuille altistuvat komponentit, korkeapaineiset kantavat komponentit.

Taulukko rakennuskäyttöön tarkoitettujen kuumavalssattujen litteiden terästankojen yleisistä teknisistä tiedoista
