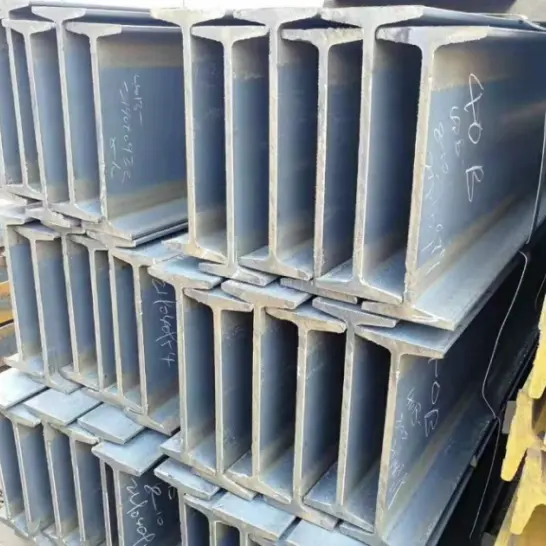

Kuumavalssattu rakenneteräs

HAISHENG, luotettava kiinalainen rakenneteräksen valmistaja ja yhden luukun toimittaja, varastoi kuumavalssattua rakenneterästä, joka on valmistettu GB/T 706:ta kohden Q235B- ja Q355B-laaduilla. Siinä on kartiomaiset sisälaipat ja epätasainen paksuus, joten se tarjoaa taloudelliset kustannukset ja helpon käsittelyn. Laajalti käytetty kevyisiin toissijaisiin palkkeihin, tasoihin, tukiin ja väliaikaisiin kevyisiin teräsrakenteisiin, se on perinteinen kuumavalssattu osa pienille ja keskipitkille rakennuksille.

Tuotteen tärkeimmät ominaisuudet

I. Poikkileikkaus- ja mekaaniset ominaisuudet

1. Sisälaipan pinnat ovat kalteva, ja laipan paksuus kapenee sisältä ulospäin; tämä johtaa epätasaiseen jännitysjakaumaan poikkileikkauksessa ja suhteellisen heikon sivuttaisjäykkyyteen.

2. Kuumavalssattu I-palkkiteräs yhtenä kiinteänä yksikkönä ilman hitsattuja liitoksia, mikä johtaa alhaiseen jäännösjännitykseen ja hyvään rakenteelliseen vakauteen.

3. Tarjoaa kunnollisen taivutuskestävyyden, mutta keskimääräisen vääntö- ja sivuttaissiirtymävastuksen; ei sovellu pitkän jännevälin, suuren tuulikuorman tai raskaan kuorman sovelluksiin.

II. Taloudelliset ja hankinnat

1. Klassinen tuoteluokka, jossa on kattava valikoima eritelmiä; laajasti saatavilla varastossa, helppo hankkia ja kilpailukykyiseen hintaan.

2. Samalla kantokyvyllä materiaalin kulutus on korkeampi kuin kuumavalssattujen H-palkkien, joten se on taloudellisempi kevyissä rakenteissa.

III. Rakenne ja käyttöominaisuudet

1. Säännöllinen muoto helpottaa toissijaista käsittelyä (leikkaus, hitsaus, poraus) ja mahdollistaa erilaisia ​​paikan päällä tapahtuvia liitäntätapoja.

2. Kohtuullinen omapaino tekee nostamisesta ja asennuksesta helppoa; ihanteellinen yksinkertaisiin rakennuksiin ja väliaikaisiin rakenteisiin.

3. Ominaisuudet kuumavalssattu "musta" valssausasteikko; voidaan tehdä ruosteenpoisto ja korroosionestopinnoite tarpeen mukaan sisä- ja tavallisiin ulkotiloihin sopivaksi.

IV. Vertailu kuumavalssattuihin H-palkkiin

1. Sivujäykkyys on huomattavasti pienempi kuin H-palkkien; ei sovellu käytettäväksi pylväinä korkeissa rakennuksissa tai pääpalkeina pitkillä jänteillä.

2. Poikkileikkauksen hyötysuhde on suhteellisen alhainen, mikä vaatii enemmän materiaalia raskaassa kuormituksessa.

3. Erinomainen kustannus-suorituskykysuhde; Sitä käytetään edelleen laajalti kevyissä ja yksinkertaisissa teräsrakenteissa.

Käyttötarkoitukset ja soveltamisala

I. Ensisijaiset käyttötarkoitukset

1. Lattia-/kattopalkit ja yksinkertaisesti tuetut palkit: Kuumavalssattuja I-palkkiteräksiä käytetään tukemaan kevyitä lattia- ja kattokuormia, tyypillisesti pienten ja keskisuurten jännevälien kantavissa järjestelmissä.

2. Lava- ja jalkakäytäväpalkit: Teollisuuslaitosten ensisijaiset ja toissijaiset kantavat komponentit, laitetasot, huoltokäytävät ja pukit.

3. Brackets & Supports: Fabrication of pipe supports, equipment mounts, wall bracing, and temporary support frames.

4. Orret ja seinäkehykset: Kattoorret kevyille teollisuusrakennuksille, rakennustyömaille ja yksinkertaisille kotelorakenteille.

5. Pienimuotoiset kehykset, palkit ja pylväät: Palkit ja pylväät kevyille teräsrunkoille matalakorkoisissa, yksinkertaisissa rakenteissa, kuten työpajoissa, varastoissa ja autokatoksissa.

6. Rakennuskoneen osat: Nostolaitteiden jalustat, ajoneuvojen alustat, väliaikaiset kaivuukannat jne.

II. Soveltamisala

1. Teollisuusrakennukset: kevyet teollisuuslaitokset, varastot, työpajat ja pienet varastosiilot; käytetään ensisijaisesti toissijaisiin kantaviin osiin.

2. Väliaikaiset/yksinkertaiset siviilirakenteet: Rakennustyömaan väliaikaiset tilat, autokatokset, katokset, yksinkertaiset varastorakennukset ja modulaariset/liikkuvat rakennukset.

3. Kunnallinen infrastruktuuri: Kunnalliset hamstraat, suojakaiteiden tuet, jalankulkutien tuet ja pienet pukit.

4. Sähkömekaaninen tuki: Putkitelineen tuet voimalaitoksille ja kemianlaitoksille, laitteiden jalustat ja LVI-putkien ripustimet/kannattimet.

5. Väliaikaiset rakennustyöt: Louhintatuet, rakennustelineiden jalustat ja väliaikaiset kantavat kehykset rakentamiseen.

6. Muut kentät: Maatalouskoneiden alustat, pienkuljetuskaluston rungot ja yksinkertaiset varastohyllyt.

Keskeiset suorituskykyparametrit

Standardit: GB/T 706-2016, GB/T 700, GB/T 1591

I. Yleiset materiaalit ja mekaaniset ominaisuudet

II. Osion nimitys ja tekniset tiedot

1. Nimitysmuoto: Malli + korkeus (esim. 10#, 12#, 14#, 16#, 20a#, 20b#). Alatyypit (a, b, c) ovat olemassa samalle korkeudelle; rainan ja laipan paksuudet kasvavat asteittain, mikä lisää kantavuutta.

2. Poikkileikkauksen ominaisuudet: Sisälaipan pinnassa on 1:6 kaltevuus; laippa on paksumpi juuressa ja ohuempi reunassa, mikä johtaa epätasaiseen jännitysjakaumaan poikkileikkauksessa.

III. Yleiset tekniset tiedot (malli + osan mitat)

Muoto: Korkeus × Laipan leveys × Rainan paksuus

·10 #: 100 × 68 × 4,5

·12 #: 120 × 74 × 5,0

·14#: 140×80×5,5

·16 #: 160 × 88 × 6,0

·18#: 180×94×6,5

·20a#: 200×100×7.0; 20b#: 200×102×9.0

·25a#: 250×116×8,0; 25b #: 250 × 118 × 10,0

·30a#: 300×126×9.0; 30b#: 300×128×11.0

IV. Mitta- ja muototoleranssit

1. Vakiokiinteät pituudet: 6m, 9m, 12m; räätälöity leikkaus saatavilla.

2. Suoruus (Camber): ≤2mm per metri; kokonaiskaarre ≤0,2 % kokonaispituudesta.

3. Kierre ja päätypinnan kohtisuorat ovat kansallisten standardien mukaisia, mikä varmistaa tarkkuuden asennuksen ja liitoksen aikana.

V. Pinta- ja käsittelyominaisuudet

1. Toimitustila: Kuumavalssattu valssivaa'alla (musta pinta).

2. Työstettävyys: Soveltuu leikkaamiseen, poraamiseen, hitsaukseen ja taivutukseen; kätevä toissijaiseen käsittelyyn.

3. Korroosiosuojaus: Suojaamaton raakatilassaan; voidaan tehdä ruosteenpoistoon, maalaukseen tai kuumasinkitykseen.

VI. Ympäristö- ja rakenneparametrit

1. Käyttölämpötila: -20°C - 80°C.

2. Rakenteelliset ominaisuudet: Kohtalainen taivutuskestävyys; suhteellisen alhainen vääntövastus ja sivuttaisjäykkyys; ei sovellu pitkille jänneväleille, suurille tuulen kuormituksille alueille tai ensisijaisiin kantaviin tehtäviin korkeissa rakenteissa.

3. Kuormitussoveltuvuus: Käytetään ensisijaisesti yksinkertaisesti tuetuissa palkeissa ja kevyessä kuormituksessa; vältä pitkäaikaista epäkeskokuormitusta.

Tekniset tiedot kuumavalssatun rakenneteräksen I-palkki
