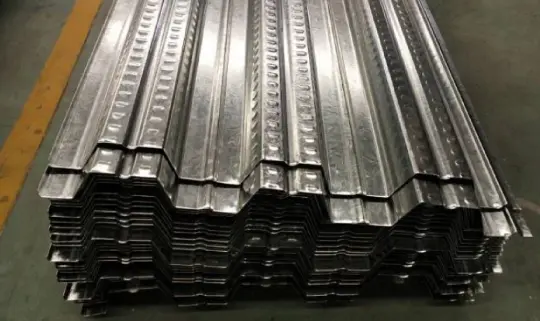

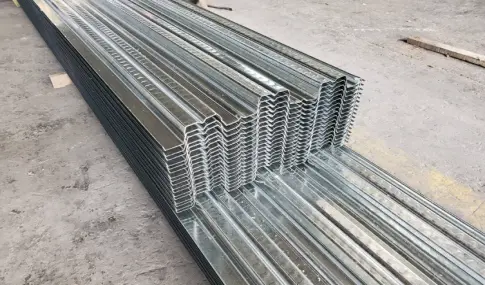

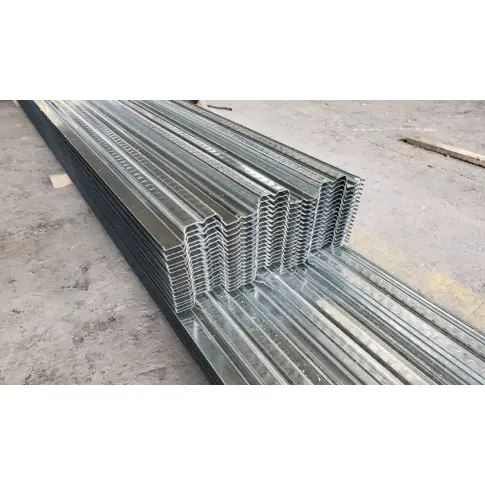

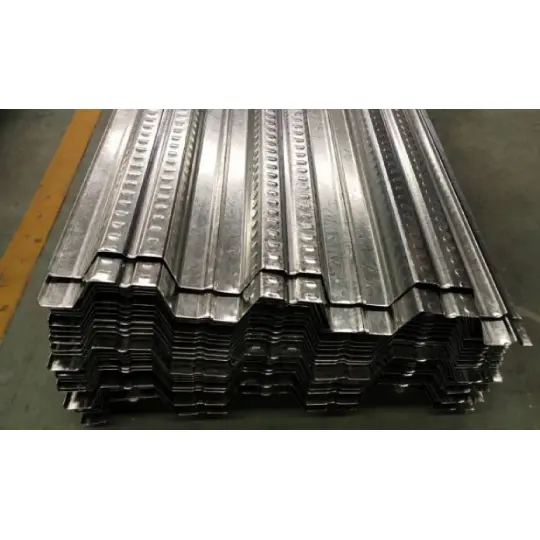

Avoimet teräslevyt lattioille

HAISHENG valmistaa näitä avoimia terästerassipaneeleja lattioille käyttämällä 12 täysin automatisoitua kylmävalssauslinjaa. Kuumasinkitystä teräsnauhasta valmistetut paneelit palvelevat kaksoistoimintoa: pysyvä muotti ja lattialaattojen vetolujite. Tarjoamme kuuden rakennustarvikeluokan integroidun toimituksen, jotka ratkaisevat tehokkaasti neljä yleistä ongelmakohtaa: hajanaiset hankinnat, spesifikaatioiden yhteensopimattomuudet, paikan päällä tapahtuva betonivuoto ja viallinen nastan hitsaus. Otamme mielellämme tiedustelut ja tilaukset.

Tuotteen vaatimustenmukaisuus ja jäljitettävyys

1. Kansalliset paneelituotannon standardit:

GB/T12755 (Profiloitujen teräslevyjen valmistustoleranssit); GB/T13912 (metallisten sinkkipinnoitteiden testaus)

2. Kansalliset standardit paikan päällä tapahtuvan rakentamisen hyväksymiselle:

GB50018 (teräsrakenteiden suunnittelusäännöstö); GB50205 (teräsrakenteiden rakennuslaadun hyväksymiskoodi)

3. Kansalliset standardit galvanoidulle pohjamateriaalille:

GB/T2518 (Jatkuvasti kuumasinkitty ja sinkkiseospinnoitettu teräslevy ja -nauha)

Valintakriteerit

1 perusmateriaalilaadun valinta (vaatimusten perusteella)

Paneelin paksuuden valinta: Normaali siviilikäyttö (0,8–1,0 mm); Yleinen raskas (1,2 mm); Erittäin kestävä (1,5 mm). Yli 1,5 mm:n paksuudet eivät ole varastossa ja vaativat tilauksen (12 työpäivän toimitusaika).

2 Galvanoidun pinnoitteen kokoonpano (vyöhyke korroosiosuojausta varten)

1. Sisämaan kuivat alueet: Kaksipuolinen galvanointi (80–120 g/m²); 20 vuoden suunnittelun käyttöikä.

2. Rannikko/suolaruiskutusalueet: Pakollinen kaksipuolinen kuumasinkitys (275 g/m²); estää valkoruostetta paneelin pinnalla 3 vuoden ajan.

3. Happo/emäskemialliset alueet: Raskas galvanointi (450–600 g/m²); vaatii toissijaisen suojauksen palonkestävällä ja korroosiota estävällä pintamaalilla.

3 Betonipinnoitteen paksuusvaatimukset

Tasainen 100 mm kaataminen on ehdottomasti kielletty; paksuus on määritettävä paneeliprofiilin mukaan: YX51-sarjan päällystys ≥101 mm; YX76/75-sarja ≥126 mm. Riittämätön paksuus johtaa suoraan laatan halkeilemiseen ja liialliseen taipumiseen.

4 sovellusskenaariota neljälle valtavirran paneeliprofiilille

Yhden luukun integroitu toimitus

Toisin kuin toimittajat, jotka tarjoavat vain avoimia teräslevypaneeleja lattioille, HAISHENG tarjoaa täydellisen paketin – paneelit ja kaikki lisävarusteet – yhdeltä tehtaalta. Tämä varmistaa virheettömän mittojen yhteensopivuuden ja eliminoi ongelmat, kuten betonivuotoja, jotka johtuvat markkinoilta hankittujen lisävarusteiden ja paneeliprofiilien yhteensopimattomuudesta.

1 Pääterassin tekniset tiedot

- Vakiovaraston pituudet: 6/9/12m; räätälöityjen pituuksien yli 15 m vaativat segmentoidun kuljetuksen.

- Pakolliset kiertovaatimukset: Kannen päiden tulee ulottua ≥50 mm teräspalkin ylälaippaan; kierroksen pituuden luvaton lyhentäminen paikan päällä on kiellettyä ja pakollisen tarkastuksen alainen.

- Profiilin luokittelu: Keskirima (51 mm) siviilikäyttöön; korkea ripa (75/76 mm) raskaaseen teollisuuskäyttöön; älä sekoita tyyppejä.

2 Leikkausnastan ankkurointijärjestelmä

- Nastan materiaali: ML15-erikoisrakenneteräs (estää tavallisissa hiiliteräsnastoissa yleisen väsymismurtuman).

- Teknisten tietojen yhteensopivuus: YX51-parit φ16 × 80 -nastoilla; YX76 parit φ19×90 nastoilla; mallien välinen sekoittaminen on ehdottomasti kielletty.

- Rakennustarvikkeet: Täydelliset vuokrapaketit sisältävät keraamiset holkit ja invertteritappihitsauskoneet; pakollinen nastaväli ≤600mm.

3 reunan tiivistys ja laastivuotojen esto

- Päätysulkimet: Tietyt mallit 51/76-profiileille; valmistettu galvanoidusta teräksestä, joka sopii terassille; paikan päällä valmistaminen peltiä käyttäen on kielletty (ruoste-/irrotusriskin vuoksi).

- L-muotoinen reunalista: ulokelaattojen, hissien aukkojen ja tuuletuskuilujen tiivistämiseen.

- Raon tiivistys: Butyylitiiviste; sopii 0–5 mm:n rakoihin paneelien välillä; kestää betonin alkalisuutta.

4 Terassin kiinnitys- ja vahvistustarvikkeet

- Ensisijainen kiinnitys: Täysiläpäisevä pistehitsaus päissä; nastojen pistehitsaus kannen läpi; lukittavat sivusaumat yhdistettynä ajoittaiseen pistehitsaukseen 500 mm:n välein.

- Paikallinen vahvistus: φ4,8 galvanoidut itseporautuvat ruuvit; käytetään vain aukkojen, kulmien tai taipumakohtien vahvistamiseen; ei ensisijaiseen rakenteelliseen kiinnitykseen.

5 Standardoitu raudoitusjärjestelmä paikoilleen valetulle betonille

- Päällyskerroksen halkeamista estävä päävahvike: Φ10–Φ12 @ 200–250 mm; jatkuva asettelu jänneväliä pitkin estämään pinnan kutistumishalkeamia.

- Poikittaisen jakautumisen vahvistus: Φ8 @ 250mm; sijoitettu kohtisuoraan pääraudoitusta vastaan ​​keskittyneiden kuormien hajauttamiseksi. Erikoisvahvistus: Säteittäinen vahvistus lisätty aukkoihin; φ6-teräsverkko, joka on asetettu raskaalle kuormitukselle lattioille minimoimaan tulevan laatan painumisen.

6. Eritelmät erilliselle väliaikaiselle tuetukselle avoribiterille

- Tukikynnys: Tuki on pakollinen yli 2,5 metrin jännevälillä; poikkeuksia ei sallita.

- Tukityypit: Portaalirunkoinen terästuki (nopeaa asennusta varten); täysväliset teräsputkitelineet (erittäin suurille jänneväleille).

- Irrotuskriteerit: Poistaminen on sallittu vain sen jälkeen, kun kenttäkovettuneet betoninäytteet saavuttavat 75 % suunnittelulujuudesta ja mitattu taipuma on ≤L/250.

Luokkien välinen vertaileva analyysi

I. Keskeiset eriytetyt edut

1. Pienemmät raaka-ainehankintakustannukset: Samalla laatanpaksuudella ja rivan korkeudella avoimet teräslevyt lattioille vaativat 12–18 % vähemmän materiaalia (leveys auki) ja tarjoavat suuremman peiton tonnia kohden, mikä pienentää päämateriaalibudjettia suuren alueen lattioissa 7–11 %.

2. Nolla-kustannus paikan päällä olevat aukot: Avoimet ripakanavat poistavat erikoisten reiänleikkaustyökalujen tarpeen; käyttö- ja laiteaukot voidaan leikata kaasuleikkauksella. Ne mukautuvat hyvin epäsäännöllisiin tai kaareviin pohjapiirroksiin, ja leikattujen käyttöaste on jopa 92 %.

3. Korkea nastan hitsausnopeus: Esteettömät rivat mahdollistavat hitsauspistoolin pystyasennon, jolloin saavutetaan 99 %:n läpäisyaste (verrattuna yli 15 %:n uudelleenkäsittelynopeuteen kylmäkierroksella/epätäydellisellä sulatuksella suljetussa ripaterässä).

4. Vahva betonin lukitusvakaus: Puolisuunnikkaan muotoiset avoimet rivat luovat uurre- ja tappivaikutelman, lisäävät betonin sidoslujuutta 23 % ja estävät teräs-betoni delaminaatiota seismisten tapahtumien aikana.

5. Pienempi päärakenteen kuormitus: 8 % kevyempi omapaino samalle peittoalueelle mahdollistaa pienemmät teräspalkkien ja pilarin poikkileikkaukset, mikä vähentää rakenneteräksen kokonaiskulutusta 3 %–5 %.

6. Kätevä asennuksen jälkeinen huolto: Avoimet alarivat mahdollistavat ripustustankojen ja kattoripustuspisteiden suoran asennuksen vahingoittamatta paneelin galvanoitua pinnoitetta.

7. Lyhyet toimitusajat: Yksinkertainen rullamuovaussuulakerakenne mahdollistaa 8–15 m/min tuotantonopeudet; runsas varasto varmistaa täyden kuorman toimituksen 3 päivässä.

II. Kolme tavoitekohtaista haittapuolta ja lievennysstrategiaa

1. Rajoitettu tukematon jänneväli: Tukematon jänneväli on vain 2,4 m. Lieventäminen: Suunnittele väliaikaiset tuet etukäteen; HAISHENG tarjoaa ilmaisia ​​tukiasettelupiirustuksia.

2. Heikko palonkestävyys: Paljas paneelin luokitus on 0,25h; komposiittilaatan luokitus on 1,0–1,5 h. Lievennys: Levitä paneelin pintaan 10 mm paksu erittäin ohut palonkestävä pinnoite luokan II paloturvallisuusvaatimusten mukaisesti.

3. Huono alapuolen estetiikka: Ribbed-profiili vaatii alaslasketun katon peittämiseksi. Lievennys: Toimita räätälöityjä kattoreunuskanavia, jotka on suunniteltu ripaprofiilille lyhentääksesi katon asennusaikataulua.

Tehtaan kattava laadunvalvontaprosessi

1. Tarkista raaka-aineen saanti

- Asiakirjojen tarkastus: Tarkista alkuperäiset myllyn materiaalitodistukset ja kolmannen osapuolen sinkkipinnoitetestiraportit; hylkää jäljittämättömät löysät kelat.

- Näytteenotto paikan päällä: ota satunnaisesti 1 joka viidestä avointen teräslevyjen lattioiden kelasta myötörajan ja sinkkipinnoitteen painon testaamiseksi; hylkää kelat, joissa on aaltoilevat reunat tai kallistus (kaarevuus).

- Esileikkaus: Leikkaa raaka-aineen leveys tietyn paneeliprofiilin mukaan profiilivirheiden estämiseksi muotoilun aikana.

2. Tarkkuusohjaus tuotantolinjan muodostuksen aikana

- Tasoitusprosessi: 13–19 rullan monisuuntainen tasoitus kelan sisäisen jännityksen poistamiseksi; pinnan tasaisuus säilytetään ≤ 2 mm/m.

- Rullamuovaus: 18–26 sarjaa progressiivisia teloja kylmämuovaukseen ympäristön lämpötilassa; nolla korkean lämpötilan käsittely suojaa sinkkipinnoitetta ja estää pinnoitteen delaminoitumisen.

- Kansallisten toleranssien tiukka noudattaminen: Rivan korkeus ±1,0 mm, rivan nousu ±1,5 mm, paneelin leveys ±2 mm; toleranssit ylittävät tuotteet romutetaan tai työstetään uudelleen.

3. Leikkaus- ja jälkikäsittelytiedot

- PLC-ohjattu lentävä leikkausleikkaus: Pituusvirhe ≤2mm paneeleille 10 m asti; leikkauksissa ei ole rullattuja reunoja tai purseita.

- Manuaalinen hionta: Tasoita ylösalaisin oleva sinkkipinnoite leikatuista reunoista estääksesi ennenaikaisen ruostumisen; Leikkaa samanaikaisesti yhteensopivat päätykappaleet ja reunalistat samasta erästä varmistaaksesi yhdenmukaiset sinkkipinnoitteen tekniset tiedot.

4. 6 Pakolliset tehdastarkastukset

Geometristen mittojen täydellinen tarkastus; paneelin pinnan ulkonäön silmämääräinen tarkastus; näytteenotto kaksipuolisen sinkkipinnoitteen painoa varten; pinnoitteen tartuntatesti 180° rivan taivutuksella; yksittäisten paneelien vääntymisen tarkistus; malli- ja eränumeromerkintöjen tarkastus.

5 Varastointi, pakkaus ja suojaus

Kerroksellinen pinoaminen eritelmän mukaan; galvanoidut kulmasuojat päissä estämään kuljetusvaurioita; 6 metrin paneelit, joissa on 3 teräsnauhaa nippua kohden; Säilytetään säädellyssä, kuivassa sisävarastossa kosteuden altistumisen ja ulkovarastointiin liittyvän "valkoruosteen" estämiseksi.

Mitatut mekaaniset ja kestävyysparametrit

1 Pääprofiilien omapaino- ja poikkileikkausjäykkyysparametrit

2 Suurin ei-tuettu jänneväli

Testiolosuhteet: 120 mm paikallaan valettu betoni; rakennusjännite 2,0 kN/m²; taipuma ≤ L/180

- YX51: 0,8 mm = 2,1–2,3 m; 1,0 mm = 2,4–2,7 m; 1,2 mm = 2,8–3,0 m

- YX76: 1,0 mm = 2,8–3,2 m; 1,2 mm = 3,3–3,6 m (yläjänneväli avoimen profiilin terassille)

3 Kantavuus, palonkestävyys ja kestävyys

- Huoltotilan kantavuus: Vakiolattia 3,5–5,0 kN/m²; raskas kapasiteetti jopa 8 kN/m² paksummalla pohjateräs + betoni

- Taipumastandardit: Rakenne ≤ L/180; Palvelu ≤ L/250

- Kestävyys: 25-30 vuotta (Z275 galvanointi normaaleissa sisämaaympäristöissä)

- Palonkestoluokitus: Teräs-betoni komposiitti 1,0–1,5 h; paljas kansi 0.25h

Pikavalintaopas hankintoja varten

1. Vakiotoimistorakennukset/sisävälit: YX51-305-915 profiili + 0,8/1,0 mm perusteräs + φ16 leikkaustapit + YX51-tyyppiset päätysulkitukset + ylävahvikeverkko; koko jänneväliä ei tarvita.

2. Raskaat varastointi/raskas teollisuustyöpajat: YX76-344-688 profiili + 1,2/1,5 mm pohjalevy + φ19 leikkauspultit + Tyypin 76 päätysulkimet + kaksikerroksinen, kaksisuuntainen vahvistus + koko jänteen väliaikainen tuki.

FAQ

1. K: Voivatko avoimet terästerassipaneelit lattioille korvata lattialaatan alemman vetolujituksen?

V: Ne voivat korvata pohjavetoraudoituksen edellyttäen, että vahvistus täyttää kansalliset standardit; ylhäältä halkeamia suojaavaa raudoitusta ei kuitenkaan voi jättää pois ja se on määriteltävä erikseen suunnittelupiirustuksissa.

2. K: Vahingoittaako materiaalin leikkaaminen galvanoitua korroosionestopinnoitetta?

V: Online lentävä leikkausleikkaus ei aiheuta palamisjälkiä korkeassa lämpötilassa; vain leikattu päätypinta paljastaa raakateräksen, ja lähetyksen mukana toimitettu sinkkipitoinen maali mahdollistaa korjaukset paikan päällä.

3. K: Mikä on alueiden välisen toimituksen toimitusaika?

V: Vakiovarastotuotteet toimitetaan täysinä kuorma-autoina 3 päivän kuluessa; mukautetut profiilit vievät 7–12 päivää. Suora toimitus on saatavilla suuriin kaupunkeihin eri puolilla maata valtavirran teräsrakenneprojekteihin.
