Suljetut teräslattiapaneelit rakennuksiin

Kolmannen sukupolven profiloituna teräskansituotteena rakennusten suljetut teräslattiapaneelit käyttävät täysin suljettua ontelorakennetta integroiduilla leikkausrivoilla. Ne voivat korvata kokonaan lattialaatan pohjavetoraudoitustangot samalla kun ne tarjoavat kolme keskeistä etua: poistavat laajan muottitarpeen, mahdollistavat vaurioitumattoman ripustuksen alapuolelta ja tarjoavat luontaisen korkean palonkestävyyden. HAISHENG tarjoaa kattavan paketin – sisältäen paneelit, päätykappaleet, ripustuslaitteistot ja lukitustyökalut – joka ratkaisee tehokkaasti yleisiä rakennusongelmia, kuten komponenttien epäsuhtautumiset osittaishankinnassa, tehotonta tappien hitsausta paikan päällä, galvanoidun pinnoitteen vaurioita kattoasennuksen aikana ja laatan pitkäaikaista ruostumista tai halkeilua.

Tuotteen määritelmä

1. Suljetun teräslattian terassipaneelit rakennuksiin (koodi: YXB):

Kolmannen sukupolven pysyvä profiloitu teräslevyalusta, joka on valmistettu erittäin lujista kuumasinkityistä teräsnauhoista kylmävalssauksella. Siinä on täysin suljetut lukitusrivat ja valmiiksi muotoillut leikkauskestävät rivat. Rakentamisen aikana se toimii pysyvänä muottina paikallaan valetulle betonille; huoltovaiheen aikana teräs upotetaan kokonaan betoniin toimiakseen laatan alapuolen ensisijaisena vetolujitteena, jolloin syntyy teräs-betoni-komposiittikantava rakenne. Tämä malli eroaa avoimista tai puoliavoimista (puristetuista) riparakenteista.

2. Mallin nimeämissopimus:

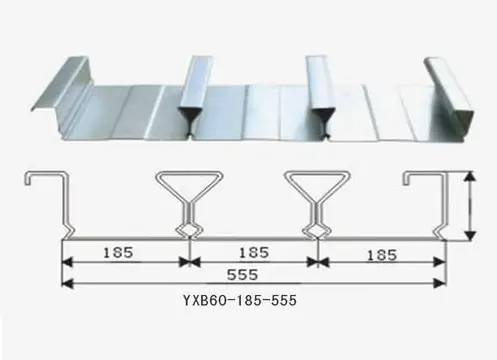

YXB - Rivan korkeus - Rivan nousu - Tehokas leveys (mm)

Yleisimmät vakiomallit:

YXB65-170-510, YXB65-185-555, YXB66-240-720 (kolme hallitsevaa profiilia markkinoilla)

3. Perusmateriaalin tiedot

1) Pohjalevy: S350GD/S420GD+Z korkealujuus kuumasinkitty teräs; myötöraja ≥350 MPa; vakiopaksuudet: 0,75/0,8/1,0/1,2 mm (suljetut ripaprofiilit harvoin ylittävät 1,2 mm).

2) Galvanoitu pinnoite: Z120 g/m² sisämaassa; Z275 g/m² kosteille rannikkoalueille; Perusmateriaalistandardi: GB/T 2518.

3) Rakenteelliset ominaisuudet: Täysin tasainen ja suljettu pohja; suljetut kylkiluiden onkalot; pinnalla olevat leikkauskestävät urat; betoni kapseloi rivan rungon kokonaan; sidos- ja leikkauskestävyys ovat paljon parempia kuin avoriipaprofiilit.

4. Sovellusskenaariot

Korkeat toimistorakennukset, kaupalliset kompleksit, sairaalat, datakeskukset, raskaan kuorman laitealustat ja kattoprojektit, joissa on tiheä sähköputkisto.

5. Perusmateriaalin valinta ja luokittelu

Huomautuksia paneelin paksuuden valinnasta: Suljetun profiilin terassi tarjoaa korkean rakenteellisen jäykkyyden; yli 1,2 mm:n paksuuksia käytetään harvoin paikan päällä. 0,75/0,8 mm:n paneeleja käytetään alueilla, joilla on alhainen kuormitus tai tiheä kattoripustus; 1,0/1,2 mm:n paneelit ovat vakiona korkeissa projekteissa; erittäin paksut paneelit ovat saatavilla vain tilauksesta (10 työpäivän toimitusaika).

6. Ympäristöolosuhteisiin sovitetut galvanoidut pinnoitusratkaisut

- Kuivat sisäympäristöt: Z120g/m² kaksipuolinen kuumasinkitys; suunniteltu käyttöikä 28 vuotta.

- Rannikko (suolasuihku) tai kosteat maanalaiset tilat: Z275g/m² kaksipuolinen kuumasinkitys; kestää kloridi-ionikorroosiota.

- Ympäristöt, joissa on pieniä määriä kemiallisia syövyttäviä aineita: AZ150 Al-Zn-lejeeringillä päällystetty perusmateriaali; ylivoimainen hapon ja alkalin kestävyys verrattuna tavalliseen kuumasinkitykseen.

7. Pääprofiilien geometristen mittojen toleranssitaulukko

Kattava integroitu tukijärjestelmä

3.1 Tehtaalla toimitetut vakiovarusteet

1. Erikoispäätytulpat suljetun profiilin terassille: Sisältää palkin päätykappaleet ja sivureunakannet; kiinteä korkeus 65 mm; sinkkipinnoitteen tekniset tiedot vastaavat tarkasti terassipaneeleja. Asennus palkin/laatan päihin on valinnainen, jos jänneväli on ≤ 2,8 m työvoimakustannusten vähentämiseksi (tämä poikkeus ei koske avoimen profiilin terassia).

2. Mukautetut reunalistakomponentit: L-tyypin ja Z-tyypin galvanoitu reunalista (0,6–0,75 mm paksu); sopii korkeusmuutoksiin, laatan ylityksiin ja laiteaukkojen reunuksiin.

3. Saumojen tiivistysmateriaalit: umpisoluiset vaahtomuovitiivistysnauhat; asetetaan sivuttain lukittuviin liitoksiin betonilietteen vuotamisen estämiseksi.

3.2 Paikan päällä olevat rakenteelliset liitäntätarvikkeet

1. Leikkausliittimet: ML15 lieriömäiset nastat, joissa on keraamiset holkit; Φ16 0,75–0,8 mm:n paneeleille; Φ19 1,0–1,2 mm:n paneeleille. Suljetun profiilin kansien nastaväliä voidaan lisätä 15 %; teräksen kulutus on pienempi kuin avoimen profiilin kansien.

2. Paneelin lukitus/kiinnitys: itseporautuvat ST6.3-laipparuuvit + ammattimaiset suljetun kannen saumauspihdit; Mekaanista saumausta käytetään pistehitsauksen sijaan suojaamaan levypinnan galvanoitua pinnoitetta.

3. Tuhoamattomat jousitustarvikkeet: Dovetail-solkiripustimet; porausta tai hitsausta ei tarvita – ne napsahtavat suoraan paneelin pohjassa oleviin suljettuihin uriin. Yhden pisteen kantavuus ≥ 1,2 kN; Yhteensopiva paloturvallisten ilmakanavien, pienjännitekaapelihyllyjen ja alakattokehyksen kanssa.

3.3 Vahvistaminen ja konkreettinen koordinointi

Toisin kuin avoimen profiilin kannet, jotka edellyttävät kaksikerroksista vahvistusta, suljetun profiilin kannet eliminoivat jatkuvan pohjakerroksen vetolujitteen tarpeen. Tarvitaan vain yläkerros HRB400-halkeamavahvike (negatiivisia taivutusmomentteja varten) ja säteittäinen vahvistus aukkojen ympärille. Teräksen kokonaiskulutus pienenee 25–40 %, ja kaikki raudoitusmallit ovat CECS273-tarkastusvaatimusten mukaisia.

3.4 Väliaikainen tuki ja huippuluokan korroosiosuojaus

1. Väliaikainen tuki: Φ48 teräsputket; tukiväli kasvaa 0,6–0,8 m verrattuna samanpaksuisiin avoprofiilisiin kansiin, jolloin suurille lattialevyille ei tarvita koko alueen telineitä.

2. Huippuluokan suojaus: plasmaleikkaustarvikkeet + sinkkirikas korjausmaali; kaikki leikatut reunat on pinnoitettava sinkkipitoisella maalilla leikkauspintojen ennenaikaisen ruostumisen estämiseksi.

Erotus avoprofiilisista ja rajoitetusti avautuvista (lohipyrstö) lattiakansista

4.1 Rakennusten suljettujen teräslattiapaneelien tärkeimmät edut

1. Kustannussäästöjä pitkien jänteiden ja muottittoman rakenteen ansiosta: Laatikkomainen suljettu ontelo tarjoaa erinomaisen taivutusjäykkyyden. 1,0 mm:n YXB65-paneeli mahdollistaa jopa 3,4 metrin tukemattoman jänteen (verrattuna avoimen profiilin kansien 2,5 metrin rajaan), mikä vähentää telineiden vuokra- ja pystytystyökustannuksia 62 % 10 000 m² lattiaa kohden.

2. Kustannussäästöt koko alakattoprosessissa: Alapuoli on täysin tasainen ilman ulkonevia ripoja, mikä eliminoi sementtilaastin tasoittamisen tarpeen. Tuhoamattomat kiinnitysripustimet estävät galvanoidun pinnoitteen vaurioitumisen ja sitä seuraavan ruostumisen lyhentäen kattoasennusaikataulua 20 %.

3. Luonnostaan ​​palonkestävä (pinnoitetta ei tarvita): Rivat on kokonaan päällystetty betonilla; 110 mm:n vakiolevypaksuudella saavutetaan 1,5–2 tunnin palonkestävyys. Korkeat rakennukset eivät vaadi palonkestäviä pinnoitteita, mikä eliminoi erikoistuneiden paloturvallisuustarkastusten kustannukset.

4. Tärinä- ja muodonmuutoskestävyys: Suljetut poikkileikkaukset tarjoavat erinomaisen vääntö- ja tuulen imuvastuksen verrattuna avoimiin puolisuunnikkaan muotoisiin profiileihin; mekaanisten tilojen tai kattolaattojen pitkäaikainen tärinä ei aiheuta pinnan painaumia tai teräksen delaminaatiota.

5. Alhainen vuoto ja materiaalihävikki: Kaksoisvuodonesto mekaanisilla lukitus- ja tiivistysnauhoilla johtaa paikan päällä tapahtuvaan betonihäviöön, joka on < 1 %, paljon pienempi kuin 8–12 %:n hävikkiaste, joka liittyy avoimeen profiiliin.

4.2 Haitat ja paikan päällä olevat korjaavat ratkaisut

1. Korkeammat perusmateriaalien yksikkökustannukset: Samalla paksuudella ja rivan korkeudella raaka-aineen kehittynyt leveys on suurempi, mikä johtaa korkeampiin neliömetrikohtaisiin kustannuksiin verrattuna avoimeen profiiliin. Korjauskeino: Säästöt raudoitusteräksissä, rakennustelineissä ja palonkestävien pinnoitteiden poistamisessa johtavat 8–12 prosentin alenemiseen siviilirakentamisen kokonaiskustannuksissa.

2. Suurien aukkojen leikkaamisen vaikeus: Suljettu sisäontelo estää suurten aukkojen suoran kaasuleikkauksen. Korjaustoimenpide: Laitteiden aukkojen esivalmistus tehtaalla, vain pienet aukot putkistoja/putkia varten tehdään paikan päällä.

3. Matala nastan hitsauksen tehokkuus: Rajoitettu työtila ontelossa lisää kunkin nastan hitsaukseen tarvittavaa aikaa 12 %. Korjaustoimenpiteet: HAISHENG tarjoaa alustavat layoutpiirustukset ja optimoi nastojen sijoituksen rakentamisen tehokkuuden parantamiseksi.

4.3 Lopullisen valinnan vertailutaulukko kolmelle kansityypille

- Avokansi: Kustannusherkät hankkeet, suuri määrä sähköläpivientejä, sisäpuoliset välitasot, joiden jänneväli on ≤ 2,5 m.

- Suljettu kansi: korkeat julkiset rakennukset, datakeskukset; ei vaadi muottia; korkeat palonkestävyysvaatimukset; laaja-alaiset alakattoprojektit.

- Sisennetty kansi: Tasapainoiset kustannukset ja suorituskyky; pienet ja keskisuuret ostoskeskukset; keskipitkät kaupalliset lattialaatat.

Tehtaan laajuinen päästä päähän laadunvalvontaprosessi

5.1 Raaka-aineiden kaksoisvarmennus maahantulon yhteydessä

- Asiakirjojen tarkastus: Rakennusten suljettujen teräslattiapaneelien alkuperäisen materiaalin tarkastaminen terästehtaalta saatujen sertifikaattien ja kolmannen osapuolen sinkin tarttuvuustestiraporttien osalta; kierrätettyjen tai uudelleensinkittyjen teräskelojen hylkääminen.

- Fyysiset pistetarkistukset: Satunnainen näytteenotto yhdestä neljästä kelasta paksuustoleranssin, nauhan kaarevuuden (kaarevuus) ja pinnoitevirheiden (paljaat kohdat) tarkistamiseksi; kokonaiset kelat palautetaan, jos ne eivät ole vaatimusten mukaisia.

- Syöttökohdistus: Valosähköinen automaattinen kohdistuksen purkulaite ohjaa nauhan poikkeaman arvoon ≤ 1 mm, mikä estää vinoutumisen muodostuksen ja lukituksen aikana.

5.2 Pinnan esikäsittely ja patentoitu esirei'itysprosessi

- Suljetun kannen spesifinen leikkausavaimen lävistys (prosessi, jota ei löydy avokannen tuotannosta): Jatkuva leikkauskiilarei'itys raina-alueella ±0,3 mm:n toleranssisäädöllä, mikä lisää teräs-betoniliitosaluetta yli 35 %; korkeapaineinen pölynpoisto lävistyksen jälkeen poistaa sinkkikuonan rei'istä estääkseen tulevaisuuden betonin tyhjiöt/delaminoitumisen.

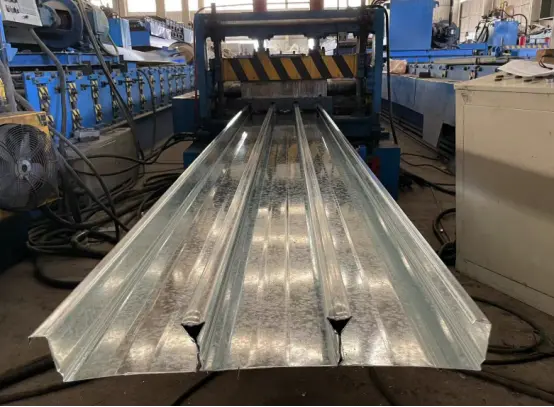

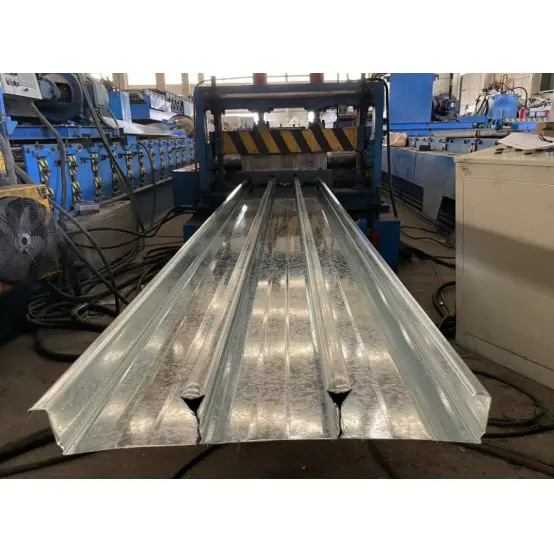

5.3 Kolmivaiheinen Progressive Cold-roll Interlock-muovaus

1. Esitaivutus (1-6 rullaa): Pohjalevyn tasoitus, rivan seinämien kulmien esimuotoilu ja taivutusjännityksen poistaminen.

2. Rivan muotoilu (7-10 rullaa): Rivan korkeuden nostaminen suunnittelun mukaiseksi ja varauksen varaaminen lukitustaiteelle.

3. Suljettu lukitus (11-16 rullaa): Kaksisuuntainen telapuristus sisäiselle lukitussaumalle; sauman rako ≤0,2 mm, mikä estää tulevan vesivuodon tai halkeilun.

- Reaaliaikainen online CCD visuaalinen tarkastus: Automaattinen mittojen tarkistus 30 sekunnin välein; vaatimustenvastaiset paneelit hylätään automaattisesti ja estetään siirtymästä seuraaviin vaiheisiin.

5.4 Leikkaus, viimeistely ja tehtaan lopullinen tarkastus

- Lentävä sahaleikkaus: Servoohjattu pituusleikkaus; pituustoleranssi ≤±2mm paneeleille 12m asti; ei sinkkikerroksen halkeilua leikatuissa reunoissa; ei reunakihartamista.

- Huippuluokan korroosiosuojaus: Manuaalinen jäysteenpoisto ja sen jälkeen sinkkipitoisen korjausmaalin levitys leikatuille pinnoille – pakollinen tehdasprosessi suljetuille ripaterille.

- Kuuden kohteen lopputarkastus: geometriset mitat, sauman ulkonäkö, pinnoitteen tarttuvuus, taivutuskyky, liukastumisenkestävyys ja säilytyssuoja; taivutuskoenäytteet valitaan satunnaisesti ja lähetetään testattavaksi 5000 m² välein.

Mekaaniset parametrit

6.1 YXB65-170-510-osan mekaaniset parametrit

6.2 Tyhjä jänneväli ja kuormituskapasiteetti, jota ei tueta

YXB65-sarja: 0,8 mm = 2,6 - 3,0 m, 1,0 mm = 3,0 - 3,4 m, 1,2 mm = 3,4 - 3,8 m

YXB50-sarja: 0,8mm≤2,8m, 1,0mm≤3,2m

Sallittu tasainen kuormitus (L = 3,0 m): 9 ~ 11 kN/㎡ (märkä betoni + rakennustyökuorma)

6.3 Sydämen kestävyys ja paloparametrit

Rajapinnan liukastumisenesto: ≥18kN/m, ei delaminaatiota pitkäaikaisessa käytössä

Palonkestävyys: 1,5 ~ 2,0 h ilman tulenkestävää pinnoitetta

Käyttöikä: 30 vuotta Z275-pinnoitteelle syövyttämättömässä rannikkoympäristössä

FAQ

Kysymys 1: Voivatko rakennusten umpinaiset teräslattiapaneelit korvata pohjaraudoitustangot kokonaan?

V: Edellyttäen, että ne ovat JG/T363-standardin mukaisia, S350GD-pohjamateriaalista valmistetut suljetut ripapaneelit (65 mm:n rivan korkeus) voidaan laskea 100 %:ksi laatan ensisijaisesta vetolujituksesta, mikä mahdollistaa jatkuvan pohjaraudoitustankojen täydellisen eliminoinnin ilman piirustusten hyväksymisongelmia. Vain kellarin kattolaatat ja nousunkestävät kattolaatat vaativat pienen määrän lisärakenteellista pohjaraudoitusta; tavalliset sisälattialaatat eivät.

Q2: Vaurioittaako putkien ripustaminen suljettujen ripapaneelien alapuolelta laattarakennetta tulevan huollon aikana?

V: Ei. Erikoistuneet lohenpyrstöpidikkeet lukittuvat paneelin pohjan suljettuihin uriin ilman, että poraat reikiä tai heikentävät galvanoitua pinnoitetta ja teräksen kantavaa poikkileikkausta; putkistoja voidaan siirtää tai poistaa haluttaessa. Vaatimustenmukaisuus säilyy yhden pisteen jousituskuormilla 1,2 kN asti; tämän rajan ylittävät kuormat vaativat lisää ripustuspisteitä laatan vahvistamisen sijaan.

Q3: Kuinka pitkäaikainen korroosiosuojaus voidaan saavuttaa suljettujen ripapaneelien leikattujen reunojen kohdalla rannikkoympäristöissä, joissa on korkea kosteus?

V: Ensimmäinen kerros sinkkipitoista maalia levitetään tehtaalla; toinen kerros kylmäspraysinkkipinnoitetta on levitettävä paikan päällä tehdyn leikkauksen jälkeen (tavallinen ruosteenestomaali on kielletty). Lisäksi teräspalkkien kanssa limittyvät paneelien päät on tiivistettävä korroosiota vastaan, jotta kosteus ei pääse ripojen onteloihin; tämä tiiviste voidaan tarkastaa samanaikaisesti pääteräsrakenteen korroosiosuojauksen kanssa.

Kysymys 4: Kuinka kylmähitsaukset voidaan korjata, kun otetaan huomioon nastahitsauksen rajallinen tila?

V: Suljetut rivat rajoittavat hitsauspistoolin kulmaa, mikä johtaa noin 3–5 %:n epätäydelliseen sulatusnopeuteen. Korjaustoimenpiteet: Vaihda lyhyet keraamiset holkit ja säädä hitsausvirran parametreja; nastat, joissa on kylmähitsaukset (epätäydellinen sulatus), on poistettava ja hitsattava uudelleen – paikallinen hitsaus vahvistamista varten on kielletty.

Q5: Missä vaiheessa suljetun profiilin ja avoimen profiilin terassien kokonaiskustannukset tasoittuvat?

V: Suljetun profiilin terassi tarjoaa alhaisemmat kokonaiskustannukset projekteille, jotka täyttävät seuraavat kriteerit: yksittäinen jänneväli > 3 m, alakattoala > 70 % kokonaispinta-alasta ja palonkestävyysvaatimukset ≥ 1,5 tuntia. Vaikka primäärimateriaalin yksikköhinta on korkeampi, säästöt telineissä, palonkestävässä pinnoitteessa, kattotasoituksissa ja lujiteteräksissä vähentävät kokonaiskustannuksia 8–12 %; päinvastoin avoimen profiilin terassit tarjoavat paremman kustannustehokkuuden pienivälisissä välikerrosovelluksissa.
