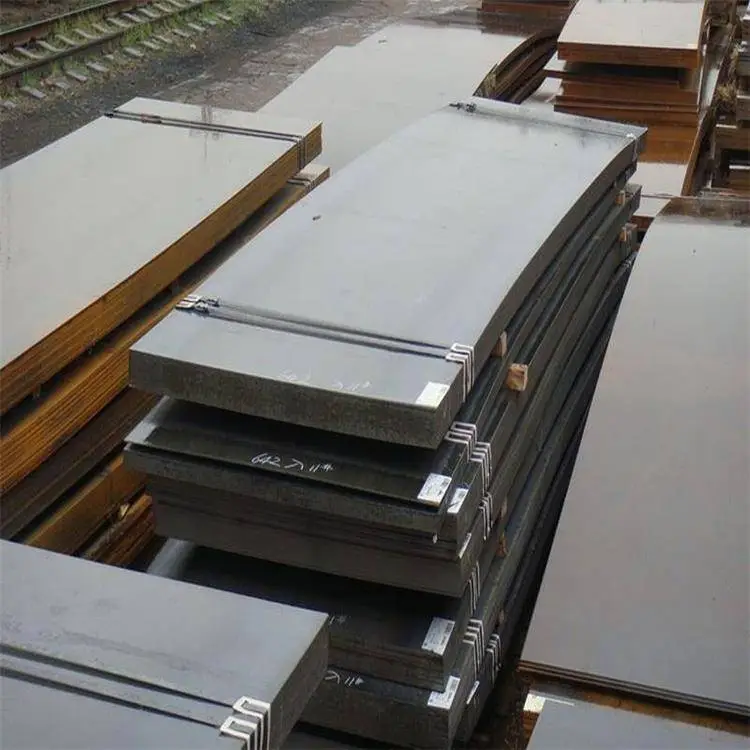

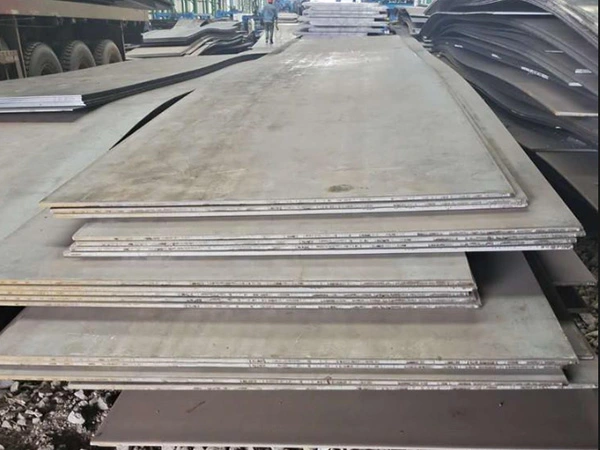

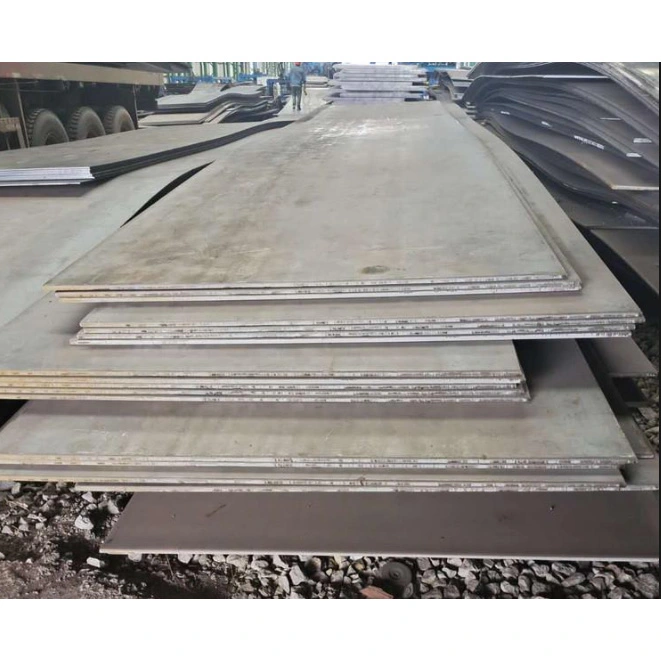

Kuumavalssatut rakenneteräslevyt

Kuumavalssatut rakenneteräslevyt ovat perusraaka-aineita teräsrakenteiden, raskaiden koneiden, kunnallisten teiden ja siltojen rakentamiseen. Valmistettu kansallisten standardien GB/T 700-2006 ja GB/T 1591-2018 mukaisesti, ne luokitellaan kuumavalssattuihin levyihin, kylmävalssattuihin levyihin, keskipaksuihin levyihin ja liukastumisenestolevyihin. Integroidut rakenneteräslevyt, joilla on tasapainoiset mekaaniset ominaisuudet ja erinomainen suorituskyky hitsauksessa, kylmätaivutuksessa ja lävistystyössä, tarjoavat jatkuvan voimansiirron ilman jatkosrakoja, mikä on ihanteellinen laaja-alaisille kantaville alustoille ja liitoslevyille.

HAISHENG tarjoaa täyden valikoiman kuumavalssattujen rakenneteräslevyjen paksuusmäärityksiä, mukautettavaa leikkausta erikoismuotoisille osille ja upotetuille levyille, täydelliset materiaalimekaaniset testiraportit ja korroosionestokäsittelyt, kuten maalaus ja kuumasinkitys, täyttääkseen teräsrakenteiden, koneiden ja kunnallisten hankkeiden bulkkiteräksen hankintatarpeet yhdellä kertaa.

1. Sovellettavat tuotantostandardit

GB/T 700-2006 hiilirakenneteräs

GB/T 1591-2018 matalaseostettu korkealujuus rakenneteräs

GB/T 3274 Hiilirakenteisten paksujen levyjen mittojen ja muodon hyväksyntä

2. Tuotteen ydinominaisuudet

2.1 Materiaalit ja mekaaniset ominaisuudet

Kypsät hiili- ja niukkaseosteiset materiaalisarjat yleisillä Q235B- ja Q355B-laaduilla saavuttavat tasapainoisen lujuuden, plastisuuden ja sitkeyden, vakaat mekaaniset ominaisuudet huoneenlämpötilassa, kestävät staattisia kuormia, dynaamisia kuormia ja tiettyjä lämpötilaeroja.

Integroidut valssatut levyt sisältävät yhtenäisen sisärakenteen ja jatkuvan voimansiirron sekä erinomaisen puristus-, taivutus- ja taittumiskestävyyden laaja-alaisille kantaville ja koteloiduille alustoille.

Valittavana erilaisia ​​teräslajeja tavallisesta lujuuteen, jotka sopivat erilaisiin kuormitustasoihin mukaan lukien kevyet kotelot, raskaat kantavat ja laitteiden paineen kantavat komponentit.

2.2 Luokka- ja prosessierot

Kuumavalssatut levyt: Hyvä sitkeys, laaja paksuusalue, alhaiset kustannukset, korkean lämpötilan kestävyys ja erinomainen hitsauskyky paikan päällä ensisijaisena suunnittelumateriaalina; peitetty oksidihilseellä ja kohtuullisella mittatarkkuudella.

Kylmävalssatut levyt: sileä pinta, tiukka mittatoleranssi, korkea tasaisuus ja erinomainen taivutuskyky tarkkuuskoneistukseen, leimaamiseen ja koristekomponentteihin; ohut paksuus ja heikompi korkean lämpötilan kestävyys kuin kuumavalssatut levyt.

Johdannaiset toiminnalliset lajikkeet: Ruudulliset levyt ovat liukumattomia ja kulutusta kestäviä kulkuväylille ja tasoille; keskipaksut levyt kohdistuvat raskaan kuormituksen suuriin komponentteihin; leikatut levyt ja alkuperäiset kelalevyt tukevat joustavaa leikkausta korkealla materiaalinkäytöllä.

2.3 Työstön ja kokoonpanon edut

Kattava koneistussuorituskyky tukee leikkausta, taivutusta, lävistystä, valssausta, hitsausta, kiillotusta ja pinnoitusta, ja se on yhteensopiva kaikkien teräsrakenteiden valmistusprosessien kanssa.

Litteät levyt mahdollistavat helpon jatkosten, läppäysten ja päittäisliitosten rakentamisen, ja ne sopivat saumattomasti profiiliteräksen, putkien ja monimutkaisten liitosten kiinnittimiin.

Joustavat koot mahdollistavat kokonaisten levyjen leikkaamisen erikoismuotoisiksi paloiksi, pieniksi laatoiksi ja upotetuiksi osiksi vahvasti universaalisti.

2.4 Ympäristöön sopeutumiskyky

Perusteräksellä on kunnollinen säänkestävyys; ruosteenpoiston, maalauksen tai kuumasinkityskorroosionestokäsittelyn jälkeen sitä voidaan käyttää sisällä, ulkona ja kosteissa ympäristöissä pitkäaikaiseen käyttöön.

Laaja käyttölämpötila-alue: Tavalliset hiiliteräslevyt toimivat normaalisti -20 ℃ ja 350 ℃ välillä; erikoisteräslajit täyttävät matalan tai korkean lämpötilan käyttöolosuhteet.

2.5 Kustannusedut ja rajoitukset

Riittävä raaka-ainetarjonta, täydelliset spesifikaatiot ja massatuotanto vähentävät yksikkökustannuksia ja tuovat korkean kokonaiskustannussuorituskyvyn teräsrakenteiden perusteräksenä.

Ohuet levyt kestävät heikkoa paikallista iskua ja kolhuja; erittäin paksut levyt kantavat suurta omapainoa ja lisäävät rakenteellista kokonaiskuormitusta.

Paljaat levyt ovat alttiita ruostumaan alttiina olevissa olosuhteissa, ja ne on varustettava korroosionestokäsittelyllä; tiukka parametrien valvonta vaaditaan erittäin lujien levyjen kylmätaivuttamiseen ja leimaamiseen halkeilun välttämiseksi.

3. Kuumavalssattujen rakenneteräslevyjen käyttöalue

3.1 Pääsovellukset

Rakennuksen teräsrakennesuunnittelu: Lattiapohjalevyt, kattopaneelit, seinäpaneelit ja tasolevyt; jäykisteet, väliseinälevyt, päälevyt, liitoslevyt ja upotetut teräslevyt teräspilareille ja -palkeille, ydinmateriaalit pääkantaviin ja liitosliitoksiin.

Laite- ja konevalmistus: Laitteiden kuoret, jalustat, rungot, suojukset, siilot, muotin taustalevyt ja kulutusta kestävät vuoraukset rakennuskoneisiin.

Kotelot ja jalkakäytävät: ruudulliset levyt työpajakäytäviä, portaiden askelia ja kaivannon kansia varten; tavalliset levyt tehdaskoteloihin ja väliseinälevyihin.

Paineastioiden ja putkien lisävarusteet: Ilmakehän varastointisäiliöt, vesisäiliöt, putkenpäät, putkituet ja sylinterin vahvistuslevyt ei-korkeapaineisille kantaville komponenteille.

Kunnallis- ja siltatekniikka: Siltojen apulevyt, tienvartiolevyt, kunnalliset aidat, kaivon kansilevyt, jokien suojalevyt ja liikennetilojen komponentit.

Laitteisto ja ei-standardi käsittely: Leikkaa erikoismuotoisiksi reunasulkijoiksi, vesisulkulevyiksi, vahvistuslevyiksi ja väliaikaisiksi tukilaatoiksi erilaisille ei-standardin varaosille.

3.2 Käyttötarkoitukset tuoteluokan mukaan

Kuumavalssatut keskipaksut levyt: Pääasiassa paksut levyt raskaille teräskomponenteille, laitealustalle, silloille, varastosäiliöille ja suurille kantaville paneeleille.

Kuumavalssatut leikatut levyt: Säännöllinen ohut ja keskipaksu, korkea kustannustehokkuus, käytetään laajalti tehdaspalkeissa, pylväissä ja koteloissa, jotka kuluttavat eniten.

Kylmävalssatut ohuet levyt: Sileä erittäin tarkka pinta tarkkuusleimaukseen, koristepaneelit, sähkökaapit ja kevyet ulkokuoret.

Ruudulliset teräslevyt: Erinomainen liukastumisenestokyky jalankulkutasoille, porrasaskelmille ja ajoneuvojen lattialaudoille.

3.3 Yksinkertaiset valintavinkit

Aseta etusijalle kuumavalssatut levyt kantaviin, hitsaus- ja ulkoilmatyöolosuhteisiin;

Valitse kylmävalssatut levyt ulkonäkövaatimuksiin, tarkkuusleimaukseen ja sisätilojen koristeluun;

Ota käyttöön ruudulliset levyt jalankulkukäytäville ja liukastumisenestoalueille.

4. Täysi suorituskykyparametrit

4.1 Pääluokat ja huonelämpötilan mekaaniset ominaisuudet

4.2 Yleiset fysikaaliset vakiot

Tiheys: 7,85 g/cm³

Elastisuusmoduuli: 2,06 × 10⁵ MPa

Poissonin suhde: 0,3

Lämmönjohtavuus: 45 W/(m·K)

4.3 Paksuusluokitus ja vakiomitat

Toimialan paksuusluokitus

Ohut levy: 0,5-3,0 mm (kylmävalssattu / kuumavalssattu)

Keskikokoinen levy: 3,0-14,0 mm

Paksu levy: 14,0-60,0 mm

Erittäin paksu levy: ＞60 mm (raskaat teräsrakenteet, laitepohjat)

Kiinteät vakiokoot

Yleiset leveydet: 1000mm, 1220mm, 1500mm, 1800mm, 2000mm

Yleiset pituudet: 2000mm, 2440mm, 6000mm, 12000mm

Toleranssi: Paksuus ±0,3～±10%; Pituus ja leveys ±5 mm

Pääluokat ja paksuusalue

Kuumavalssattu leikkauslevy: 2,0–12 mm, suurin kulutus rakennusprojekteissa

Kuumavalssattu alkuperäinen levy: 12～60mm, raskaille kuormille, silloille, varastosäiliöille

Kylmävalssattu teräslevy: 0,5–3,0 mm, sileä erittäin tarkka pinta

Ruudullinen teräslevy: 3,0-8,0 mm (linssimainen / vinoneliöinen liukuestekuvio)

4.4 Koneistussuorituskyky

Kylmätaivutusominaisuus: Q235 & Q355 tukevat 180° kylmätaivutusta karan halkaisijalla ≤ 2 kertaa levyn paksuus, ei halkeamia tai delaminaatiota taivutuskohdissa.

Hitsausominaisuus: Matala hiiliekvivalentti tuo erinomaisen hitsattavuuden, yhteensopiva manuaalisen kaarihitsauksen ja suojakaasuhitsauksen kanssa ilman monimutkaista esilämmitystä.

Leimaus ja taivutus: Kylmävalssatut levyt tarjoavat optimaalisen leimaustuloksen; suuren kulman taivutusta ei suositella paksuille levyille.

Käyttölämpötila: Yleiset hiiliteräslevyt vaihtelevat -20 ℃ - 350 ℃; Q355D/E-laadut matalan lämpötilan projekteihin, joilla on minimaalinen vastustuskyky erittäin alhaisille lämpötiloille.

4.5 Viiteosa Mekaaniset parametrit

Taivutusosan moduuli nousee eksponentiaalisesti levyn paksuuden myötä

Leikkauslujuus on 0,5-0,6 kertaa myötölujuus

Ohuet levyt ovat alttiita paikalliselle epävakaudelle puristuksen aikana, kun taas paksut levyt säilyttävät vakaan puristusvastuksen

4.6 Pinnan laatu ja korroosionestokäsittely

Toimituksen pinnan tila: Kuumavalssattu oksidihilseellä, sileä kylmävalssattu pinta, peitattu, ruiskupuhallettu, hiekkapuhallettu

Korroosionestoratkaisut

Maali/epoksipohjamaali: Tavallisiin sisätiloihin

Kuumasinkitys: Sinkkipinnoitteen paksuus 60～120μm pitkäaikaiseen ulkokäyttöön

Suihkupuhallus + ruosteenestopinnoite: Vakioprosessi teräsrakenneprojekteihin

Pinnan hyväksymisstandardi: Ei halkeamia, taitoksia, arpia, delaminaatiota ja voimakasta ruostetta.

4.7 Sovelluksen valintaopas

✅ Sopivat skenaariot Teräspalkki- ja pylväsjäykistimet, väliseinälevyt, upotetut teräslevyt, lattiapohjalevyt, laitepohjat, tasolaatat, porrasaskelmat, kotelolaudat, sillan apulevyt, ilmakehän varastosäiliöt, mekaaniset rungot.

❌ Sopimattomat skenaariot Korkeapainesäiliöiden sisäseinät, korkean lämpötilan ja korkean paineen putkistot, voimakkaat syövyttävät aineet (vaatii erikoisastian teräksen tai ruostumattoman teräksen).

Pikavalintasäännöt

Tavalliset tehtaat, kotelot ja pienet varusteet: Q235B kuumavalssattu levy

Raskaat palkit ja paksut levyt, sillat: Q355B keskipaksu levy

Ulkonäkö koristelu ja leimaus, kaapin kuoret: Kylmävalssattu ohut levy

Kävelytiet, ohjaustasot ja portaat: Liukumaton ruutulevy

5. Kuumavalssattujen rakenneteräslevyjen yleiset tekniset taulukot

5.1 Kuumavalssattu tavallinen teräslevy (leikkauslevy / alkuperäinen levy, Q235B/Q355B)

Vakioleveys × pituus koot: 1500×6000, 1800×6000, 2000×6000, 1500×12000, 1800×12000, 2000×12000

Ohut levy 2,0–3,0 mm (kotelo, reunaleikkaus, ohut levyliitos)

Keskikokoinen levy 4,0–10 mm (suurin tekninen kulutus, jäykisteet ja upotetut levyt)

Paksu levy 12-60mm (raskaat teräsrakenteet, sillat, laitealustat)

5.2 Kylmävalssattu teräslevy (0,5–3,0 mm, sileä erittäin tarkka pinta)

Vakioarkkikoko: 1000×2000, 1220×2440, 1500×3000 Yhteinen paksuus: 0,5, 0,8, 1,0, 1,2, 1,5, 2,0, 2,5, 3,0 mm Ytimen käyttö: Sähkökaapin valaisimen osat, koristeelliset paneelit, tarkkuuspaneelien kuoret, tavarat kotelot Ominaisuus: Suuri mittatarkkuus, oksiditon pinta, ei sovellu korkeisiin lämpötiloihin ja raskaaseen kuormitukseen.

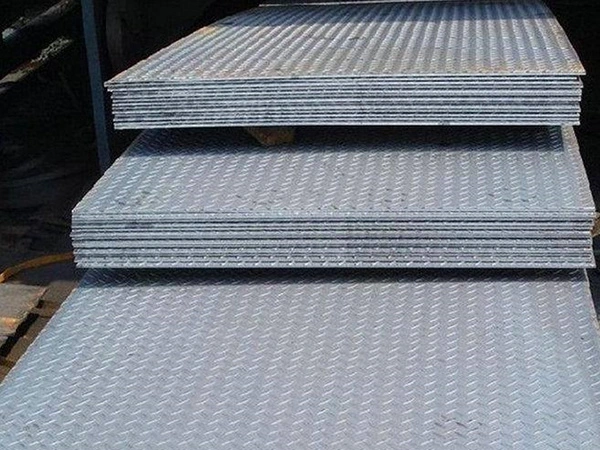

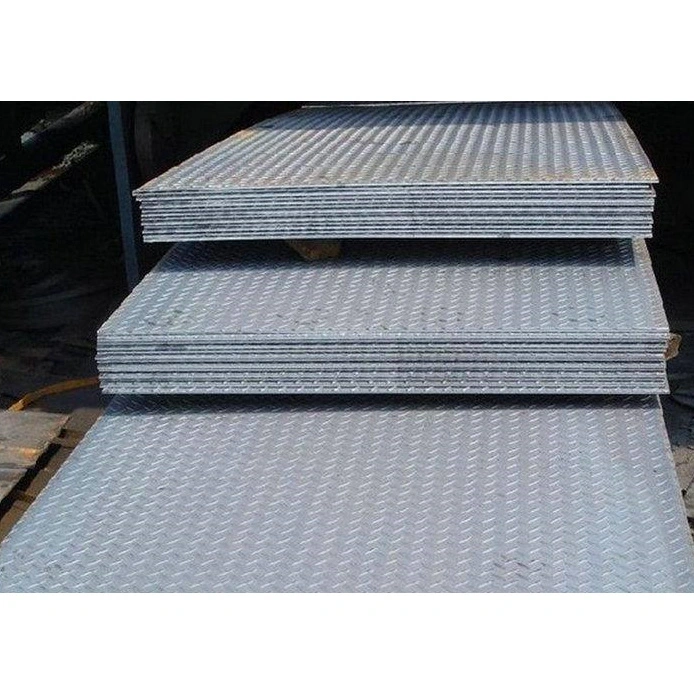

5.3 Ruudullinen liukumaton teräslevy (linssimäinen/timanttikuvio, omistettu teräsalustoille)

Vakiokoko: 1500×6000, 1800×6000 Pohjalevyn paksuus: 3,0, 4,0, 5,0, 6,0, 8,0 mm

3,0/4,0 mm: Työpajakäytävät, yksinkertaiset tasot, portaat

5,0/6,0/8,0 mm: raskaat työlavat, kuorma-autojen lattialevyt, teollisuuskäytävät

5.4 Koko- ja materiaalivalintasäännöt

Suositeltu leveys: 1500mm (yleisin, vähän leikkausjätettä), 1800mm, 2000mm

Suositeltu pituus: 6000mm (yleinen rakenne), 12000mm (pitkien komponenttien koko levyn käyttö)

Materiaalivalintastandardi

Tavallinen tehdas, kotelo, upotetut osat, liitäntälevyt: Q235B

Raskaat palkit, paksut levyt, sillat, suuret teräsrakenteet: Q355B

Leikkauslevyn ja alkuperäisen levyn välinen ero

Leikkauslevy: 2–12 mm, edullinen, keskitaso, ensimmäinen valinta siviili- ja tavallisiin teräsrakenteisiin

Alkuperäinen levy: Paksuus yli 12 mm, yhtenäinen sisärakenne, vakaa mekaaninen suorituskyky, pakollinen raskaassa kuormassa ja siltaprojekteissa

5.5 Yleinen painonlaskentakaava

Paino neliömetriä kohden (kg/㎡) = Paksuus (mm) × 7,85

Yhden levyn kokonaispaino = pituus (m) × leveys (m) × paksuus (mm) × 7,85

6. HAISHENG Factory Supply Edut

Suora toimitus alkuperäisestä tehtaan varastosta: Itse omistama levynleikkauspaja, jossa on täydet tiedot kuumavalssatuista, kylmävalssatuista ja ruudullisista keskipaksuista levyistä varastossa, ei välikäsiä, ilmeinen kustannusetu suurille ulkomaisille suunnitteluprojekteille.

Vakaa nopea toimitus: Säännöllisen paksuiset ja leveät levyt ovat täysin varastossa ympäri vuoden, mikä tukee erätoimitusta ja erikoismuotoisten upotettujen levyjen ja jäykisteiden kiireellistä leikkaamista tiukkojen rakennusaikataulujen täyttämiseksi.

Koko prosessin laaduntarkastuksen jäljitettävyys: Raaka-aineen mekaaninen uudelleentarkastus ennen varastointia, näytteenotto valssauksen aikana ja valmiin koon ja ulkonäön täydellinen visuaalinen tarkastus. Jokaisen erän liitteenä on täydellinen materiaalitodistus, veto- ja iskusitkeystestiraportit, jotka tukevat kolmannen osapuolen paikan päällä suorittamaa näytteenottotarkastusta ulkomaisten projektien sujuvan hyväksymisen varmistamiseksi.

Yhden luukun tukiprosessointipalvelu: CNC-leikkaus, taivutus, lävistys, uraleikkaus ja kuumasinkitys korroosionestovalmisteita saatavilla, yhteensovitettuna H-palkeilla, I-palkeilla, kanavilla ja lujilla pulteilla integroituun vientipakkaukseen.

Vakiovientipakkaukset: Teräslevyt, jotka on päällystetty kalvolla ja niputettu teräsnauhoilla, vahvistettu puisilla lavoilla kosteuden ja ruosteen estämiseksi, täydelliset kiinalaiset ja englanninkieliset todistukset ja materiaaliraportit tullausta ja paikan hyväksymistä varten.

7. Usein kysytyt kysymykset

K: Valitsemmeko Q235B- tai Q355B-levyt tehdaskoteloiden sisätiloihin?

V: Kustannustehokas Q235B kevyille koteloille ja pienille upotetuille osille; korkealujuus Q355B keskipaksu levy raskaille palkin päätylevyille, laitteiden pohjalle ja sillan kantaville komponenteille.

K: Mikä korroosionestokäsittely tarjoaa pidemmän käyttöiän rannikon ulkoilmaprojekteissa käytettäville levyille?

V: Koko levyn kuumasinkitys on etusijalla pitkäaikaisissa ulkoilman suolaruiskutusympäristöissä; hiekkapuhallus ja kaksi kerrosta epoksi ruosteenestopohjamaalia lyhytaikaisiin sisätiloihin.

K: Kuinka erottaa leikatut levyt alkuperäisistä levyistä, kumpi valita raskaan kuorman projekteihin?

V: 2–12 mm ohuet ja keskikokoiset levyt ovat leikattuja levyjä halvemmalla; yli 12 mm levyt ovat valssattuja alkuperäisiä levyjä, joilla on yhtenäinen sisäinen metallografinen rakenne ja vakaa suorituskyky, pakollisia silloissa ja raskaiden laitteiden pohjassa.

K: Lasketaanko korotetun ruudullisen kuvion paksuus kantavan laskentapaksuuden mukaan?

V: Rakennesuunnittelun laskennassa käytetään vain pohjalevyn paksuutta, liukastumisenestoulokkeet jätetään pois voimalaakerin paksuudesta, valitse levyt pohjapaksuuden mukaan kuormitusvaatimusten mukaan.

K: Voidaanko kylmävalssattuja levyjä käyttää laitteiden kantaviin alustoihin?

V: Ei suositella. Kylmävalssatuilla levyillä on ohut paksuus ja heikko korkeiden lämpötilojen kestävyys; Kuumavalssatut keskipaksut levyt soveltuvat yhtenäisesti raskaan kuorman alustalle ja hitsatuille voimaa kantaville komponenteille.
