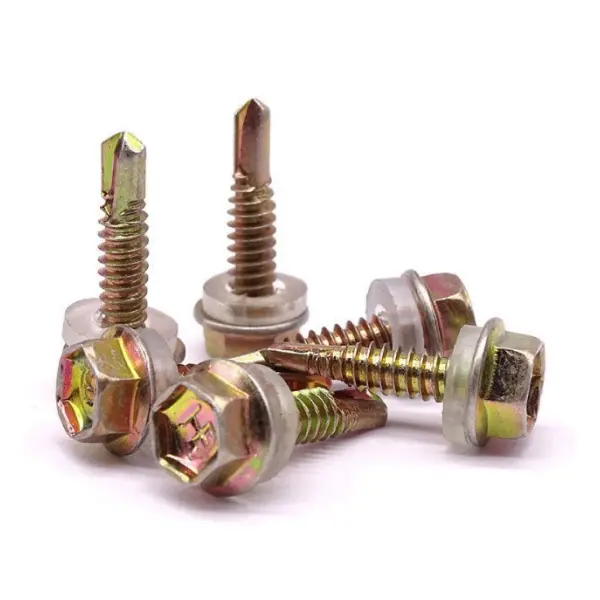

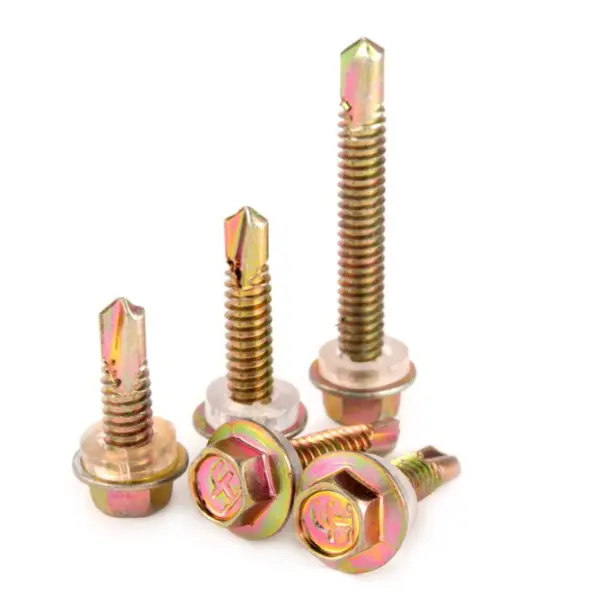

Itsekierteittävät ruuvit teräsverhousjärjestelmiin

Teräsverhousjärjestelmien itsekierteittävät ruuvit on suunniteltu erityisesti teräsrakenteiden rakennusvaipoihin, mukaan lukien katto, seinäverhous ja verhoilukomponentit (kuten kulma- ja kulmakulmat).

Materiaali: Keskihiiliteräs (1022) tai ruostumaton teräs (410/304); lämpökäsitelty ja viimeistelty sinkitys- tai komposiittipinnoitteilla.

Ydintoiminto: Poistaa esiporauksen tarpeen; suorittaa porauksen, kierteityksen ja kiinnityksen yhdessä vaiheessa. Soveltuu ohuiden metallilevyjen (0,5–6 mm), kuten pinnoitetun teräksen, galvanoitujen levyjen ja ohuiden teräsorrien liittämiseen.

Pää: kuusioaluslevy; Yhteensopiva pistorasian tai jakoavainten kanssa; tarjoaa korkean vääntömomentin kestävyyden ja estää liukumisen.

Kärki: Integroitu poran kärki (pieni kierrepora) lastunpoistourilla; pystyy poraamaan suoraan teräslevyjen läpi.

Kierre: Karkea kierre (14 TPI); tarjoaa vahvan itsekierteityksen ja suuren puristusvoiman.

Pintakäsittely: kuumasinkitty, värillinen sinkki tai Dacromet; korroosionkestävä ja sopii ulkokäyttöön.

Tuotteen kokoonpano

Vakiokokoonpano sisältää ruuvin rungon ja vedenpitävän tiivistysaluslevyn (esiasennettu); valmis välittömään käyttöön paikan päällä ilman manuaalista pesukoneen asennusta.

1) Ruuvin runko (ydinkomponentti)

Pään tyyppi: kuusioaluslevy; tarjoaa korkean kantokyvyn ja turvallisen, tasaisen istuvuuden. Tekniset tiedot (yleinen):

o Halkaisija: 5,5mm (#12), 6,3mm (#14)

o Pituus: 25–150 mm (täytyy tunkeutua paneelin ja eristekerroksen läpi, ≥25 mm upotettuna orreen)

Porauskärki: ST4.2–ST6.3, vastaa eri teräslevypaksuuksia.

2) Tiivistyslevy (kriittinen vedeneristyksen kannalta; esiasennettu/integroitu)

Rakenne: Komposiittialuslevy, joka koostuu metallialuslevystä (sinkitty teräs / ruostumaton teräs) + EPDM-kumi.

Toiminnot: Vedeneristys, vuotojen esto, ikääntymisenkestävyys ja säänkestävyys (käyttöalue: -40°C - 120°C).

Mitat: Ulkohalkaisija ≥19mm; tarjoaa suuren kosketusalueen luotettavaa tiivistystä varten. 3) Tarvittavat työkalut (välttämättömät asennuksessa)

Ajurit: 1/4″ kuusiokanta (8mm/10mm); akkutörmäysavain tai sähköpora

Aputyökalut: Vesivaaka, mittanauha, turvanauha (korkeustyöskentelyyn)

Keskeiset suorituskykyparametrit

Vetolujuus: ≥450 MPa

Pinnan kovuus: HRC 35–45 (kova porauskärki, kova ydin)

Ulosvetolujuus: ≥8700 N (Q235, 4mm teräslevy)

Vääntömomentti: ≥10,9 Nm

Suolasumun kestävyys: ≥500 tuntia (kuumasinkitty)

Käytettävä levypaksuus: 0,5–6 mm (porauksen kärjen spesifikaatiosta riippuen)

Tyypilliset sovellusskenaariot

Katto: Väripinnoitettujen teräslevyjen kiinnitys teräsorreihin (tuulennoston vastus ja vedeneristys)

Seinäverhoilu: Väripinnoitettujen teräslevyjen kiinnittäminen seinävyihin/orreihin

Verhoilu/vilkku: harjanteiden, räystäiden ja ovien/ikkunoiden kulmalistojen kiinnitys

Muut: aurinkosähkön (PV) asennusjärjestelmät, ilmakanavat ja kevytteräksiset rakennusvaipat

Teräsverhousjärjestelmien itsekierteittävien ruuvien tärkeimmät edut

1. Poistaa esiporaus- ja kierrevaiheet; nopea ja työvoimaa säästävä asennus

2. Tiukka sitoutuminen; kestää löystymistä ja irtoamista

3. Yhteensopiva eri materiaalien kanssa; erittäin monipuolinen

4. Kompakti koko; sopii ohutseinäisten ja kevyiden komponenttien liittämiseen

Erottelijat

Vertailu: Tavalliset teräväkärkiset itsekierteittävät ruuvit, vakiopultit ja sokeat niitit

I. Keskeiset erottimet

1. Integroitu poraus ja kiinnitys; erittäin korkea asennustehokkuus

Sisältää sisäänrakennetun porauskärjen leikkausrakenteen; poistaa esiporauksen tai kierteityksen tarpeen. Poraus, pujotus ja kiinnitys suoritetaan yhdessä vaiheessa, mikä vähentää merkittävästi prosessivaiheita – ihanteellinen laajamittaiseen kirjekuoriasennukseen rakennustyömailla.

2. kuusiolaippapää; vahva puristusvoima ilman liukumista

Yhdistää ulkoisen kuusiokäyttöisen laippapinnan, mikä mahdollistaa suuren vääntömomentin käytön sähköavaimilla. Suuri laakeripinta minimoi kierteen irtoamisen tai pään katkeamisen riskin, joten se sopii olosuhteisiin, joissa teräsrakenteissa esiintyy tärinää tai tuulenpainetta.

3. Integroitu komposiittialuslevy; erinomainen vedenpitävä tiivistys

Esiasennettu tehtaalla metalli- ja EPDM-komponenteilla. Kumikomposiittialuslevy: Sopii tiukasti paneelin pintaan kiristyksen jälkeen; kestää ikääntymistä ja äärimmäisiä lämpötiloja; estää vesivuodon lähteellä; suunniteltu erityisesti rakennusten vaippajärjestelmien vedeneristykseen.

4. Karkaistu materiaali, sopii metalliliitoksiin

Läpikarkaistu, korkea pintakovuus; pystyy luotettavasti poraamaan 0,5–6 mm väripinnoitettuja teräslevyjä ja galvanoituja teräsprofiileja; tasapainoinen sitkeys varmistaa murtumis- tai kierteiden irtoamisen kestävyyden asennuksen aikana, mikä tarjoaa erinomaisen kantokyvyn tavallisiin itsekierteittäviin ruuveihin verrattuna.

5. Korroosion- ja säänkestävyys, sopii ulkokäyttöön

Sisältää vakiopintakäsittelyt, kuten värillisen sinkityksen, kuumasinkityksen tai Dacromet-pinnoitteen; tarjoaa erinomaisen suola- ja ruosteenkestävyyden; kestävä pitkäaikaiseen käyttöön ulkoilma- tai rannikkoteollisuudessa; ihanteellinen ulkokäyttöön teräsrakennekuorisovelluksiin.

6. Vahva kierrekiinnitys, kestää tuulen nousua ja löystymistä

Erikoistuneet karkeat itsekierteittävät kierteet varmistavat tiukan kiinnittymisen teräsorreihin; tarjoaa erinomaisen ulosveto- ja liukastumisenestokyvyn; kestää kovaa tuulen kuormitusta katoille ja kestää löystymistä ajan myötä.

II. Vertailu muihin kiinnitystyyppeihin (rajoitukset)

1. Vs. tavalliset teräväkärkiset itsekierteittävät ruuvit: Korkeammat yksikkökustannukset; ei sovellu ei-metallisille alustoille, kuten puulle tai muoville.

2. Vs. vakiopultit: Alempi kantavuus; ei voida käyttää ensisijaisiin rakenteellisiin kantaviin liitoksiin; sopii vain kirjekuorijärjestelmiin ja ohutlevyliitäntöihin.

3. Vs. sokeat niitit: Mahdollistaa toistuvan purkamisen ja huollon (toisin kuin kertakäyttöiset niitit); seisminen kestävyys ja toistuvien muodonmuutosten toleranssi ovat kuitenkin alhaisemmat kuin lujien rakenteellisten kiinnittimien.

Asennusprosessi paikan päällä

Itsekierteittävät ruuvit teräsverhousjärjestelmiin Soveltuvat skenaariot: Tehdaskatto, seinäverhous (väripinnoitetut teräslevyt), reuna- ja kulmaverhoilu, kevytteräskuorijärjestelmät jne.; asennus noudattaa yleisiä teräsrakenteiden kuorirakentamisen eritelmiä.

I. Rakentamisen valmistelu

1. Materiaalin tarkastus

Tarkista tekniset tiedot, pituus ja korroosionestopinnoite; tarkasta esiasennetut komposiittilevyt varmistaaksesi, että ne ovat ehjät eivätkä ne ole irronneet tai murtuneet; erottaa porauskärjen tekniset tiedot vastaamaan paneelien kokonaispaksuutta.

2. Työkalun valmistelu

Kuusikulmainen hylsyavain, säädettävänopeuksinen sähköavain / Valmistele käsikäyttöinen porakone säätämällä nopeus- ja vääntömomenttiasetuksia etukäteen; valmistele myös mittanauha, tussi ja työkaluveitsi.

3. Pohjan pinnan valmistelu

Varmista, että paneelien ja orien pinnat ovat puhtaat roskista, irtonaisesta ruosteesta tai ulkonemista; Varmista, että paneelien limitysliitokset ovat sileät ja paneelien pinnat ovat vääntymättömiä.

4. Asettelu ja sijoittelu

Napsauta piirustusten mukaiset linjat ruuvivälin määrittämiseksi varmistaen vaaka- ja pystysuuntauksen.

II. Sijoitus- ja kiinnitystoimenpiteet

1. Kohdista ja asenna paneelit yhteen ja kiinnitä ne väliaikaisesti varmistaaksesi, että limityksen leveys vastaa suunnitteluvaatimuksia.

2. Käytä painetta kohtisuorassa paneelin pintaan nähden porauksen aikana; säilytä pystysuuntainen suuntaus – ruuvien kallistaminen tai kiertäminen vinoon on ehdottomasti kielletty.

3. Poraa ja kiinnitä tasaisella nopeudella, jolloin itseporautuva kärki pääsee tunkeutumaan paneelin ja orren läpi; Vältä äkillistä tai liiallista voimaa, jotta poran kärki ei katkea tai paneeli ei vääristy.

4. Kiinnitysstandardi: Laipan tulee puristaa komposiittialuslevyä niin, että kumitiiviste puristuu tasaisesti ja laajenee hieman ulospäin; älä kiristä liikaa, sillä se voi murtaa kumitiivisteen tai aiheuttaa paneelin pinnan painumisen ja vuotamisen.

5. Asennusjärjestys: Jatka jänteen keskeltä molempia päitä kohti ja keskeltä ulospäin minimoidaksesi paneeleihin kertyneen jännityksen.

III. Tärkeimmät asennuskohdat eri alueille

1. Aseta kattopaneelien ruuvit aallotusten harjoihin; ruuvien kiristäminen kouruihin on kielletty (koska tämä johtaa veden kertymiseen ja vuotamiseen); väli... Noudata tiukasti piirustuksia, painottaen erityisesti kiinnittimien tiheyden lisäämistä harjanteen, räystäiden ja kourujen ympärillä.

2. Asenna pystysuorat seinäpaneelit ylhäältä alas; lisää ruuvin tiheyttä limitysliitoksissa vesitiiviin tiiviyden varmistamiseksi.

3. Kiinnitä kaksoiskiinnitys verhoiluun, kulmalistaan ​​ja sulkukohtiin ruuveilla tasaisesti kulman molemmille puolille reunojen käpristymisen tai vesivuodon estämiseksi.

IV. Valmiiden töiden tarkastus ja suojaus

1. Kattava silmämääräinen tarkastus: Varmista, että ruuvit ovat pystysuorassa ja tasaisin välein ja että aluslevyt ovat ehjät ja oikein sijoitetut.

2. Varmista, että paneelien pinnoilla ei ole merkittäviä kolhuja tai naarmuja ja että limitystiivisteet ovat ehjät.

3. Estä ruuvin löystymisen tai tiivisteen rikkoutumisen estämiseksi astuminen, uurteleminen tai iskeminen valmiille alueille.

4. Vaihda tai korjaa välittömästi kaikki vaurioituneet aluslevyt tai väärin kohdistetut ruuvit.

V. Rakennuskiellot

1. Älä poista tai vaihda alkuperäisiä komposiittialuslevyjä; asennus ilman aluslevyjä on ehdottomasti kielletty.

2. Älä kierrä ruuveja vinoon tai kiristä liikaa, koska tämä voi aiheuttaa vuotoja tai ruuvin rikkoutumisen.

3. Älä käytä ruuveja, joissa on kuluneet porauskärjet tai vaurioituneet kierteet.

4. Vältä ulkoasennusta sateen aikana tai kun paneelien pinnat ovat märät.

Teräsverhousjärjestelmien itsekierteittävien ruuvien tärkeimmät suorituskykyparametrit

I. Perusmateriaali ja pintakäsittely

1. Pohjamateriaali: Standardi 1022 teräs Keskihiiliteräs (karkaistu); 410/304 ruostumaton teräs korkean korroosion aiheuttamiin ympäristöihin

2. Lämpökäsittely: Läpikarkaisu (kova pinta, kova ydin)

3. Pintojen korroosionesto: värillinen sinkitys, kuumasinkitys, Dacromet, fosfatointi

4. Sopiva aluslevy: galvanoitu terästausta + EPDM-kumi (säänkestävä tiiviste)

II. Kovuus ja mekaaniset ominaisuudet

1. Pinnan kovuus: HRC 35–45 (varmistaa porauskyvyn, estää kärjen rikkoutumisen)

2. Vetolujuus: ≥450 MPa

3. Lopullinen vääntömomentti: ≥10,9 N·m (vakioarvot)

4. Ulosvetokyky (sovitettu 0,5–4 mm teräslevyn + orren kanssa): ≥8700 N

III. Tekniset tiedot ja lankaparametrit

1. Yleiset nimelliskoot: ST5.5, ST6.3 (päävirta suunnitteluprojekteihin)

2. Kierretyyppi: Karkea itsekierteittävä kierre; terävä profiili, vahva ote

3. Porauskärjen tyyppi: Vakio itseporautuva kärki; sopii levypaksuuksille 0,5-6 mm

IV. Tiivistysaluslevyn parametrit

1. Käyttölämpötila: -40°C - 120°C; kestää korkean/matalan lämpötilan ikääntymistä

2. Suorituskyky: Vedenpitävä, iskuja vaimentava, estää levyjen murskausvaurioita; käyttöikä ≥10 vuotta

3. Rakenne: Esiasennettu yhdeksi yksiköksi tehtaalla; ei irrotettava

V. Korroosionesto- ja säänkestävyysparametrit

1. Värillinen sinkki: Suolasumun kestävyys ≥200 h; sopii sisätiloihin/kuiviin tehdastiloihin

2. Kuumasinkitys / Dacromet: Suolasumun kestävyys ≥500 h; sopii ulkokäyttöön, kosteaan ja rannikkoympäristöön

VI. Asennus- ja käyttöparametrit

1. Kiinnitysvaatimukset: Aluslevyn on oltava tasaisesti kokoonpuristettu; Vältä liiallista kiristämistä kumin halkeilun tai levyn pinnan painumisen estämiseksi

2. Poraussyvyys: Värillisen levyn läpäisyn jälkeen tehokkaan upotuksen teräsorreen tulee olla ≥25 mm

3. Käyttökohteet: Ohuiden verhouslevyjen liittäminen (katto, seinäpaneelit, verhoilu/verhoilu); ei käytettäväksi ensisijaisessa kantavissa rakenneliitoksissa
