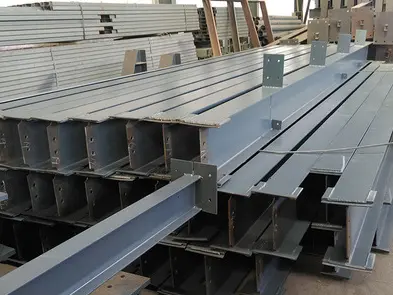

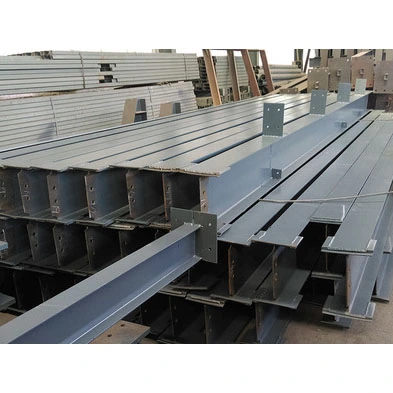

Teräsvälissä kuormansiirto tapahtuu kaksivaiheisella mekanismilla: pääpalkit tukevat pystysuoraa pylväiden kuormaa, kun taas toissijaiset rakenteelliset tukipalkit toimivat toissijaisina kantavina elementteinä, jotka muodostavat sillan pääpalkkien väliset kantavat raot. Nämä palkit on valmistettu tavallisista kuumavalssatuista profiileista tai pienistä hitsatuista profiileista, joten ne eivät vaadi pääpalkeissa käytettyjä korkealaatuisia hitsausvirheiden havaitsemisprosesseja. Ne tasapainottavat rakenteellisen turvallisuuden projektin kustannuksiin ja täyttävät hajautetut kantovaatimukset pienille ja keskikokoisille lattioille ja kattokoteloille, jotka ovat yleisimmin käytetty toissijainen kantava komponentti primääri-toisiopalkkijärjestelmissä.
Toissijaiset rakenteelliset tukiteräspalkit asennetaan poikittain ja kiinnitetään ensiöpalkkien tukipisteisiin; ne eivät liity suoraan teräspilareihin. Ne tukevat ensisijaisesti lattiapäällysteitä, kattokoteloita ja paikallisia henkilökuormituksia ja laitteita siirtäen jakautuneita kuormia ensisijaisiin palkkeihin, jotka siirtävät ne sitten teräspilareihin ja perustuksiin. Alan standardiperusmateriaaleihin kuuluu neljä tyyppiä: kuumavalssatut H-palkit, standardi I-palkit, kanavateräs ja kevyet hitsatut H-palkit. Q235B valitaan tyypillisesti päämateriaaliksi tavallisiin sisä- ja ulkoprojekteihin, kun taas Q355B:tä käytetään alustoille, jotka tukevat raskaita tai täriseviä laitteita.
- Toisiopalkit teollisuustehtaan lattialaatoille
- Kantavat alustat itsenäisille ulkovarusteille
- Tukipalkit kattoorreille
- Toisiopalkit sisätilojen teräsvälilattioihin
- Luokiteltu leikattuihin kuumavalssattuihin osiin ja räätälöityihin hitsattuihin osiin. Vakio-I-palkit, kanavateräs ja kuumavalssatut H-palkit valmistetaan CNC-leikkauksella varastopituisista profiileista. Epästandardin leveyksissä tai erityisissä jännevälissä käytetään kevyitä hitsattuja H-palkkeja (valmistettu pienemmistä teräslevyistä); Raskaat hitsausprosessit, joissa käytetään paksuja levyjä, vältetään.
- Kierrosliitoslevyt: Vakiotappiliitosmenetelmä; ohuet levyt hitsataan palkin päihin, kierretään kaukopalkin korbeliin (kannatin) ja kiinnitetään asentopulteilla.
- Ohuet päätylevyt: Käytetään vain tietyissä puolijäykissä liitoksissa; levypaksuus on huomattavasti pienempi kuin pääpalkkien laakeripäätylevyjen paksuus, eikä sakeutusraudoitusta käytetä.
- Päätyjäykisteet: Asennetaan vain toisiopalkkeihin, joihin kohdistuu keskittynyt laakerikuormitus; ei sisälly vakio-I-palkkiin tai kanavateräspalkkeihin.
- Purlin kannatinlevyt: Erityisesti katon sivupalkeille; hitsattu ylälaippaan tukemaan sinkittyjä kattoorreja.
- Käyttöaukon vahvistuslevyt: Asennetaan standardikokorajat ylittävien uuma-aukkojen ympärille poikkileikkauslujuuden vahvistamiseksi.
- Vakiorakenteisia tukipalkkeja (12 m asti) ei ole varustettu nostokorvakkeilla; nosto suoritetaan nostamalla profiililaippojen ympärille. Erittäin pitkät tai raskaat toisiopalkit on tehtaalla varustettu yksinkertaisilla hitsatuilla nostokorvakkeilla.
- Ruosteenpoistoaste: St3 (käsityökalujen puhdistus) tavallisiin sisäprojekteihin; Sa2.5 (hankaava suihkupuhdistus) ulkoprojekteihin erittäin syövyttävissä ympäristöissä.
- Pinnoitejärjestelmä: Kaksikerroksinen ruiskumaalaus (pohjamaali ja pintamaali); kuivakalvon kokonaispaksuus säädetty välillä 60 μm ja 100 μm.
- Palonsuojaus: Ohutkalvon paisuvan palosuojapinnoitteen levitys tarpeen mukaan; normaali palonkestävyysluokka 0,5 - 1 tunti.
Luokan 4.8 vakiopultteja käytetään tavanomaisissa staattisen kuormituksen liitoksissa; Luokan 8.8 lujia pultteja käytetään liitoksissa, jotka ovat alttiina laitteiston tärinälle, voimakkaalle tuulelle tai raskaalle kuormitukselle (toimitetaan vastaavien OEM-muttereiden ja aluslevyjen kanssa).
- I-palkin toissijaiset palkit: I-palkin runko + limiliitoslevyt molemmissa päissä + orret tukilevyt + täydellinen korroosionestopinnoite; sopii sisätilojen kevyelle paneelilattialle.
- Kuumavalssatut H-palkin toissijaiset palkit: Pieni H-palkin runko + päätylevyt + paikalliset jäykisteet + leikkaustapit; sopii betonikomposiittilattialle.
- Kanavateräksiset toissijaiset palkit: Kanavateräsrunko + päätylevyt + pienet sivuttaiskorkeuslevyt; käytetään pääasiassa pienille, itsenäisille laitealustoille.
Erot on määritelty selkeästi kolmen ulottuvuuden – paikan päällä tapahtuva kuormaus, rakennekokoonpano ja yhteystyyppi – perusteella, jotta estetään virheitä hankinnan ja valinnan aikana. - Pääpalkit: kytketty suoraan teräspilareihin; kestää jatkuvaa kuormitusta koko jännevälillä; niissä on paksunnetut laakeripäätylevyt ja tiheästi sijoitetut jäykisteet kaikkialla; käyttää luokan 10.9 lujia pultteja; ja käy läpi 100 % ultraäänitestauksen (UT) luokan I hitseille.
- Toissijaiset palkit: Kierroskytketty kaukopalkkiin kantamaan paikallisia, jakautuneita kuormia; niissä on yksinkertaistettu rakennesuunnittelu ja pääasiassa tappiliitokset; käyttää kevyitä profiileja; ja käy läpi pistokokein hitsaustarkastukset.
Tämä järjestelmä hyödyntää toissijaisten tukipalkkien kevyttä profiilirakennetta, ja se tarjoaa seuraavat käytännön edut perinteiseen täyden peiton pääpalkkirakenteeseen verrattuna:
1. Kevyt ja joustavasti järjestetty; etäisyys on vapaasti säädettävissä lattialaattamoduulien mukaan.
2. Materiaalitehokas; vähentää merkittävästi teräksen kokonaishankinta- ja valmistuskustannuksia teräsvälirakenteissa.
3. Korkea pinnan tasaisuus; Yhteensopiva eri lattiamateriaalien kanssa, mukaan lukien profiloidut teräslaudat, massiivipuulattiat ja kuitusementtilevyt.
4. Yksinkertainen valmistus ja kätevä paikan päällä tapahtuva asettelu/asennus; lyhentää tehokkaasti rakentamisen kokonaisaikataulua.
5. Tasainen kuorman jakautuminen; vähentää rakenteellisesti pitkäkestoista lattian painumista ja jalkaliikenteen aiheuttamaa tärinää.
6. Tehdassovellutettu korroosionesto- ja ruosteenestokäsittely; varmistaa pitkän aikavälin vakauden kuivissa sisäympäristöissä ja täyttää rakenteelliset kestävyysstandardit.
Saatavilla on neljä profiilityyppiä joustavasti vastaamaan kuormitusvaatimuksia: I-palkit ja kanavateräs kevyille kuormille (kustannusten hallitsemiseksi) ja pienet H-palkit keskisuurille kuormille (jäykkyyden varmistamiseksi). Järjestelmä perustuu kuumavalssattujen profiilien leikkaamiseen, mikä eliminoi kaarihitsauksen ja räätälöityjen pääpalkkien toistuvien oikaisuprosessien tarpeen. C-profiilit ja standardikanavateräskannattimet soveltuvat vain kotelon jäykistykseen eivätkä ne voi korvata toisiopalkkeja pystysuorassa lattiakuormituksessa.
Itsenäinen kuormapolku; kuormia ei siirretä suoraan teräspilareihin, mikä pienentää poikkileikkauksia ja pienentää omapainoa. Kaikissa liitännöissä käytetään nivelliitosrakenteita, mikä eliminoi raskaita päätylevyjä tai tiheitä jäykisteitä kaukopalkeissa; tämä vähentää hitsaustarvikkeita ja valmistustyötä, mikä tekee järjestelmästä sopivan useimpiin tavallisiin mezzanine-kantaviin skenaarioihin.
Asennus ei vaadi täysläpivientihitsausta korkealla; Sen sijaan käytetään yksinkertaisia pulttiliitoksia, mikä alentaa rakentamisen teknistä kynnystä. Osat voidaan leikata haluttuihin pituuksiin, ja lähekkäin olevien segmenttien asettelu optimoi lattiavälit ja mukautuu epäsäännöllisiin osastoihin. Lisäksi ainetta rikkomattoman testauksen (NDT) poistaminen Grade I -hitsauksilta vähentää merkittävästi laaduntarkastuksia ja työvoimakustannuksia.
Palkin ylälaippaan voidaan hitsata orret ja pienet tukikannattimet, jolloin komponentti soveltuu sekä lattia- että kattosovelluksiin. Leikkausnastat voidaan lisätä komposiittibetonilattiajärjestelmiin tai jättää pois kuivarakenteisista lattioista, mikä mahdollistaa kustannustehokkaan kokoonpanon säädön erityistarpeiden mukaan.
Koska toissijainen rakennetuki teräspalkki on alttiina huomattavasti pienemmälle jännitykselle kuin pääpalkki, ohuempi korroosionestomaali ja palonkestävä pinnoite riittää, mikä vähentää materiaalin kulutusta. Huolto ja kunnostus ovat yksinkertaisia, ja ne tarjoavat ylivertaisen kokonaiskustannustehokkuuden korroosionesto- ja palonkestävyyden suhteen rakenteen koko elinkaaren ajan verrattuna pääpalkkiin.
1. Pääpalkit: Siirrä koko jännevälin kuormat teräspilareihin; suunniteltu raskaille kuormille ja pitkille jänteille; niissä on jäykät liitännät ja ne läpikäyvät korkean standardin rikkomattoman testauksen (NDT).
2. Toissijaiset palkit: Siirrä jakautuneet lattiakuormat pääpalkeille; suunniteltu kohtalaisille kuormituksille ja tappiliitoksille; etusijalle kustannustehokkuus.
3. Kanavateräs- ja C-osat: Käytetään pääasiassa rakenteellisiin tukiin ja kattoorreihin; älä kestä suuria pystysuuntaisia lattiakuormia.
1. Raaka-aineiden hyväksyminen: Tarkista kuumavalssattujen profiilien alkuperäiset tehtaan laatutodistukset; tarkasta sivusuuntainen taipuminen, vääntyminen ja korroosio; suorista mekaanisesti komponentit, jotka ylittävät muodonmuutosrajat; Tarkista samanaikaisesti liitos- ja jäykistelevyjen laatu.
2. CNC-tarkkuusleikkaus: Käytä kylmämetallisahoja toissijaisten rakennepalkkien suuren volyymin leikkaamiseen; käytä plasmaleikkausta erilaisiin osiin; valmistele hitsausviistot erikoispitkille jatkoksille.
3. Komponenttien asettelu ja kokoonpano: Aseta liitoslevyt, jäykisteet, orret ja vahvistuslevyt rakennuspiirustusten mukaan; käytä tarkkuuskiinnityshitsausta osien suhteellisten paikkojen kiinnittämiseen.
4. Pienten osien hitsaus: Suorita apukomponenttien hitsaus käyttämällä CO2-kaasusuojattua hitsausta; noudattaa Grade II -standardeja jatkosaumoille; suorittaa valikoivaa ultraäänitestausta (UT) vain kriittisille kantaville solmuille (ei 100 % tarkastusta).
5. CNC-reikien poraus: Poraa pulttireiät liitäntälevyihin CNC:n avulla koaksiaalisen kohdistuksen varmistamiseksi; käytä luokan 4.8 pultteja vakioliitoksissa ja vaihda Grade 8.8 -pultteihin raskaan kuormituksen solmuissa.
6. Korjaus ja hionta: Käytä paikallista matalan lämpötilan liekkioikaisua hitsauksen muodonmuutosten poistamiseksi; hio pois hitsausroiskeet, purseet ja ylimääräiset hitsaushelmet.
7. Korroosionesto ja palonsuojaus: Käytä ruosteenpoistostandardeja projektin spesifikaatioiden mukaisesti; ruiskuta kaksi kerrosta korroosionestomaalausta; levitä paisuvaa ohutkalvopinnoitetta paloturvallisille alueille.
8. ID-merkintä, lopputarkastus ja varastointi: Suihkuta yksilölliset komponenttitunnukset; tarkista mitat; koota laaduntarkastuspöytäkirjoja; paketti sääsuojaukseen ennen toimitusta.
- Kuumavalssatut H-palkit: 200x100mm -... 450200mm
- Vakio I-palkki: I10 - I32
- Vakiokanavateräs: [10 - [25
- Kevyesti hitsattu H-palkki: korkeus 250-600 mm
- Vakiotoimituspituus: 6m, 9m, 12m, ylipituus kenttäliitokseen
- Processing tolerance: total length deviation ±3mm, lateral deflection ≤L/1000
|
Materiaaliluokka |
Tuottovoima |
Vetolujuus |
Sovellusskenaariot |
|
Q235B |
≥235 MPa |
375-500 MPa |
Perinteiset lattia- ja kattopalkit |
|
Q355B |
≥355 MPa |
470～630 MPa |
Raskaaseen käyttöön tarkoitettujen laitteiden alustapalkit |
- Voiman suorituskyky: Kestää pääasiassa voimakasta akselin taivutusvoimaa, sivuttaiskestävyyttä rajoittavat lattialaatat. Kantokyky kasvaa noin 30 % Φ16/Φ19 leikkausnastoilla
- Jäykisteiden asettelu: Asenna vain paikallisia jäykisteitä laakeritukiin, ei täyspitkiä jäykisteitä
- Hitsin tarkastus: Toissijaiset hitsit satunnaisella UT-tarkastuksella, visuaalinen tarkastus kaikille viistosaumoille
- Ruosteenpoistostandardi: St3 manuaalinen ruosteenpoisto, Sa2.5-suihkupuhallus korkeatasoisiin projekteihin
- Maalikuivakalvon paksuus: 60μm - 100μm
- Palonkestoaika: 0,5h - 1h ohuella palonkestävällä pinnoitteella
- Liitoslevyn paksuus: 8mm - 16mm
- Ensisijainen kantava palkki: päämateriaali Q355B, paksu päätylevy, 100 % primäärihitsaus UT-tarkastus, luokka 10,9 pultit, 100-160 μm maalikalvo
- Toissijainen rakennetuki teräspalkki: päämateriaali Q235B, ohut liitoslevy, satunnainen toissijainen hitsaustarkastus, luokan 4.8 pultit, 60-100 μm maalikalvo
- Integroitu komponenttitoimitus: yhtenäiset tuotannon aikataulu- ja toleranssistandardit koko teräsrakennepaketille – mukaan lukien pääpalkit, toisiopalkit, lujat pultit ja liitoslevyt – eliminoivat eri toimittajien välisistä mittaeroista aiheutuvat paikan päällä tapahtuvat kohdistusvirheet ja vähentävät uudelleentyöstöä.
- Kattava rajat ylittävä dokumentaatio: Kaksikielisten materiaalien laatutodistusten, mittatarkastusraporttien, hitsausnäytteenottoraporttien ja kokoonpanopiirustusten toimittaminen sekä komponenttitunnusten ristiviittausluettelot; täysin yhteensopiva ulkomaisten tulliselvitysten, kolmannen osapuolen tarkastuksen/hyväksynnän ja sivuston arkistointivaatimusten kanssa.
- Etukäteinen tekninen tuki ja piirustusten optimointi: Toissijaisen palkin etäisyyden ilmainen optimointi ennen myyntiä lattian kuormituksen ja tilan mittojen perusteella; nastan ja orren kiinnityspisteiden sijaintien tarkistaminen; yksityiskohtaisten liitoskokoonpanopiirustusten tarjoaminen ongelmien, kuten riittämättömän kuormituskapasiteetin tai asetteluvirheiden estämiseksi.
- Suojaava rajat ylittävä logistiikka: Osittainen pakkaus erikoispitkille sivupalkeille käyttämällä reunasuojaimia ja vedenpitävää stretch-käärettä; selkeästi merkityt nostokohdat kestämään meri- ja maakuljetusten rasitusta ja estämään maalivauriot tai profiilin muodonmuutokset; pakkausluetteloiden ja logistiikan seurantanumeroiden samanaikainen toimittaminen.
- Etä-asennustuki paikan päällä: kuvitettujen asennusoppaiden ja lyhyiden asennusvideoiden tarjoaminen; 24/7 tekniset etäkysymykset ja vastaukset kiinaksi ja englanniksi; reaaliaikainen opastus toissijaisten palkkien kiinnitysliitännöistä, läppäyksestä ja komposiittilattian rakentamisesta.
- Pitkäaikainen takuu ja huolto: 5 vuoden materiaalitakuu ja 2 vuoden tehtaalla sovellettava korroosionestopinnoite takuu; ilmaiset suunnitelmat asennuksen jälkeistä maalien korjausta ja pulttien uudelleentarkastusta/huoltoa varten; pienten toisiopalkkitarvikkeiden jatkuva täydennyspalvelu.
