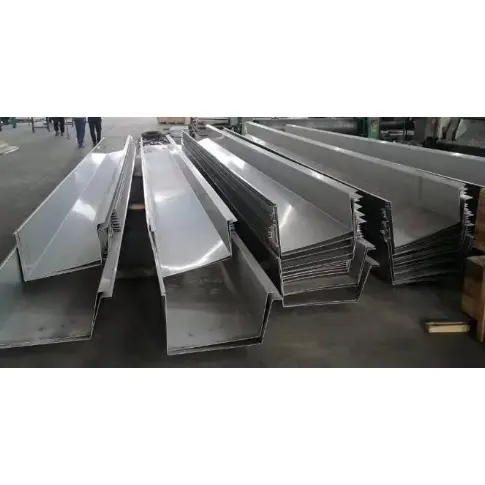

Teräksinen kattokourujärjestelmä rakennuksiin

Rakennusten teräskattokourujärjestelmä koostuu räystäisiin sijoitetuista viemärikaukaloista, jotka keräävät sadeveden katon väripinnoitetuista teräspaneeleista ja ohjaavat sen ulos syöksyputkien kautta. Ne ovat olennaisia ​​osia kevyiden terästeollisuuden laitosten viemäröintijärjestelmissä, tilakehyksissä ja verkkorakenteisissa vaippakatoissa. Saatavilla oleviin tyyppeihin kuuluvat tehtaalla viimeistellyt väripinnoitetut teräskourut, ruostumattomasta teräksestä valmistetut vesikourut ja paikan päällä galvanoiduista teräslevyistä muodostetut kourut; ne on kiinnitetty toissijaisiin räystäisiin tai teräksisiin ulokepalkkiin.

Järjestelmän kokoonpanon yleiskatsaus

1. Päärunko

1) Väripinnoitettu teräskouru: käyttää samaa Al-Zn-seoksella päällystettyä pohjamateriaalia (AZ150/AZ275) kuin katto; paksuus 0,6-1,0 mm; vakioaukkojen leveydet 200/250/300 mm; valtavirran valinta sisämaan teollisuuslaitoksiin.

2) 304 ruostumaton teräskouru: Paksuus 0,7–1,2 mm; suunniteltu rannikkoalueille ja ympäristöille, joissa on kemiallisen korroosion riskejä.

3) Paikalla muotoiltu galvanoitu teräskouru: 1,2–2,0 mm kuumasinkitty levy taivutettu paikan päällä; soveltuu pitkäjänteisiin tilakehyksiin ja erittäin pitkiin räystäisiin.

2. Kantavat ja kiinnitysosat

Kourukannattimet (kuumasinkitty lattatanko tai kulmarauta): 600–800 mm:n välein; kiinnitetty räystäs C-osa uloke orret;

Räystäsreunat ja ulokepalkit: Tue kourujen kuormitusta.

3. Liitos- ja vedeneristystarvikkeet

Liitoshatut ja päätylevyt (kourujen päiden tiivistämiseen);

Butyyli vedenpitävä tiivistenauha, säänkestävä rakennetiiviste ja sokeat niitit;

Liikuntasaumat: Asennettu noin 12 metrin välein erikoispitkille vesikouruille lämpölaajenemisen ja -kutistumisen mahdollistamiseksi.

4. Syöttöputken järjestelmän osat

1) Sadevesisuppilo: hitsattu tai kiinnitetty kourujen pohjaan sadeveden ohjaamiseksi;

2) Poistoputki: PVC-putki / galvanoitu teräsputki / väripinnoitettu pyöreä teräsputki (halkaisijat φ110, φ160);

3) Putkenkiristimet, kulmakulmat, keräyssuppilot ja maanpinnan poistokulmat.

5. Katon reunan viimeistelytarvikkeet

Räystäsverhous, kourureunuksen verhoilu, kattopaneelin jatkeverhoilu (vesipysäytys) ja päädyn reunalista; nämä estävät sadeveden takaisinvirtauksen räystäiden alle.

6. Apumateriaalit

Eristys (kiinnitetty kourujen ulkopintaan kylmillä alueilla jäätymisen estämiseksi) ja höyrysulkuteippi.

Yleiset konfigurointimallit

1. Vakio sisämaan tehdas: AZ150 väripinnoitettu teräskouru + galvanoidut kannakkeet + PVC110 syöksyputki + butyylitiiviste

2. Sateisen joenvarren tehdas: AZ275 (korkea sinkkipinnoite) väripinnoitettu teräskouru + galvanoidut liittimet + lisälaajennukset

3. Rannikko / kemian laitoksen avaruuskehys: 304 ruostumattomasta teräksestä valmistettu vesikouru + ruostumattomasta teräksestä valmistettu syöksyputki + ulkoinen eristys jäätymissuojaa varten

Korroosionestokokoonpano

1. Väripinnoitettu teräs kattokourujärjestelmä rakennuksiin: AZ150 sisämaahan, AZ275 rannikkoalueille;

2. Ruostumaton teräs: luokka 304; kannattimet ovat tasaisesti kuumasinkittyjä (pinnoitteen paksuus ≥80 μm).

Mitkä ovat tärkeimmät edut?

I. Kevyt; ei lisää pääteräsrakenteen kuormitusta

Väripinnoitetut teräs- tai ruostumattomasta teräksestä valmistetut räystäskourut on muodostettu ohuesta materiaalista ja ne painavat paljon vähemmän kuin betonista valetut räystäskourut. Ne voidaan kiinnittää suoraan räystäslenkkeihin ilman suurempia teräspilareja tai rengaspalkkeja, mikä säästää pääteräsrakenteen kustannuksia. Ne soveltuvat erilaisiin pitkäjänteisiin teräskattojärjestelmiin, mukaan lukien portaalin jäykät rungot, tilakehykset ja verkkokuoret.

II. Nopea rakentaminen, kuiva kokoonpano ja lyhyt projektin kesto

Tehdasvalmisteiset kourusegmentit kootaan paikan päällä niiteillä ja tiivistetyillä liitoksilla, mikä eliminoi märkäprosessit, kuten muottityöt, valun ja rappauksen. Erikoispitkien räystäiden nopea segmentoitu asennus lyhentää merkittävästi katon viimeistelyvaihetta, kun taas betonikourut vaativat pitkiä kovettumisaikoja ja ovat erittäin sääriippuvaisia.

III. Erinomainen vedeneristyksen eheys ja alhainen vuotoriski

1. Paneelit muodostetaan integroidulla taivutuksella, mikä varmistaa, ettei paneelin rungossa ole saumoja; liitoksissa on kolminkertainen vedeneristysjärjestelmä: butyylitiivisteteippi, säänkestävä tiiviste ja niitit.

2. Integroidut laajennussaumat mukautuvat lämpölaajenemiseen ja -supistumiseen, mikä estää halkeamia ja vuotoja pitkissä kouruissa lämpörasituksen aiheuttamia; betonikourut ovat alttiita halkeilulle, liitosvaurioille ja sitä seuraaville vuodoille.

IV. Joustava materiaalin luokittelu; sää- ja korroosionkestävyys erilaisiin ympäristöihin

Sisämaa: AZ150 Al-Zn-pinnoitettu väriteräs; Sateiset joenvarsialueet: AZ275 (korkea sinkkipinnoite);

Rannikko/kemialliset vyöhykkeet: 304 ruostumaton teräs. Materiaalit on räätälöity kuiviin, sateisiin ja suolasuihkeisiin ympäristöihin, ja niiden käyttöikä on 8–25 vuotta.

V. Korkea suunnittelun sopeutumiskyky; sopii epäsäännöllisiin räystäisiin

Mukautettu taivutus mahdollistaa kaarevat verkkomaiset kuoret, viuhkamaiset räystäät ja säädettäväleveiset päädyt, jotka täydentävät helposti pyöreitä tai epäsäännöllisiä kattoja; päinvastoin epäsäännöllisten betonikourujen rakentaminen on kallista ja vaikeaa.

VI. Yksinkertainen asennuksen jälkeinen huolto

Paikalliset vuodot voidaan korjata vaihtamalla yksi kourusegmentti ja sulkemalla uudelleen; avattava rakenne mahdollistaa kertyneen roskat helpon poistamisen; teräsmateriaali on kierrätettävää ja se voidaan purkaa ja käyttää uudelleen kiinteistön peruskorjausten yhteydessä.

VII. Tasainen vedenpoisto; sileät sisäseinät estävät sedimentin muodostumisen

Kylmävalssattu muotoilu varmistaa sileät, tasaiset sisäseinät, jotka estävät mudan ja lian kertymistä; nopea sadeveden virtaus ja ylivoimainen vedenpoistokyky kovien myrskyjen aikana (verrattuna karkeisiin betonikanaviin) vähentävät ylivuoto- ja takaisinvirtausriskiä katolle.

VIII. Hallittavat kustannukset

Vakioteräksisten kattokourujärjestelmien kokonaiskustannukset ovat alhaisemmat kuin betonivaletut räystäskourut, ja niillä on vieläkin suurempia taloudellisia etuja erittäin pitkissä, suurivälisissä tilakehyskatoissa.

Mitkä ovat tärkeimmät erottimet?

I. Kevyt rakenne, joka on yhteensopiva teräsrakenteiden kanssa

Ohutseinäiset väriteräksiset tai ruostumattomasta teräksestä valmistetut vesikourut ovat erittäin kevyitä; ne voidaan ripustaa vain räystäslenkeillä tai kannakkeilla ilman suurempia teräspylväitä tai perustuksia. Ne ovat suositeltu valinta avaruuskehyksiin, verkkorakenteisiin kuoriin ja pitkäjänteisiin kevyisiin teräskattoihin. Sitä vastoin betonikourut aiheuttavat raskaita kuollutta kuormaa ja vaativat ylimääräisiä betonirengaspalkkeja, mikä lisää merkittävästi rakennuskustannuksia.

II. Kuiva kokoonpano ja nopea asennus

Vesikourut valmistetaan tehtaalla tiettyyn pituuteen ja kootaan paikan päällä käyttämällä sokkoniitejä ja tiivisteainetta, mikä eliminoi muottien, kaatamisen, rappauksen tai kovetuksen tarpeen. Kymmenien tuhansien neliömetrien kokoisten tehdasrakennusten räystäsasennukset valmistuvat muutamassa päivässä. Betonikourut ovat lämpötilan ja sään (sade/lumi) rajoittamia ja vaativat pitkiä kovettumisjaksoja, mikä johtaa merkittäviin eroihin rakentamisen aikatauluissa.

III. Korkea vedenpitävä luotettavuus ja lämpölaajenemis-/kutistumiskestävyys

1. Kouruissa on saumattomat, kiinteästi taivutetut rungot, joissa on vain osien välisiä liitoksia. Järjestelmissä käytetään butyyliteippiä, säänkestävää tiivisteainetta ja laajennussaumoja lämpölaajenemisen ja -kutistumisen aiheuttaman halkeamisriskin poistamiseksi.

2. Betonikourut ovat alttiita halkeilemaan, vuotamiseen ja liitosvaurioihin lämpölaajenemisen, supistumisen ja laskeutumisen vuoksi. PVC-kourut muuttuvat hauraiksi ja halkeilevat alhaisissa lämpötiloissa, kun ne deformoituvat ja painuvat korkeissa lämpötiloissa.

IV. Materiaaliluokitus aluekohtaisen korroosionkestävyyden mukaan

Vaihtoehdot vaihtelevat AZ150 Al-Zn -pinnoitetusta teräksestä (sisämaassa) ja AZ275 korkeasinkitystä teräksestä (sadealueet) ruostumattomaan teräkseen 304 (rannikko-/kemialliset alueet), joiden käyttöikä on 5–25 vuotta. Vaihtoehdot, kuten tiilikourut, kärsivät kukinnoista ja sään vaikutuksista, betoni murenee helposti ja tavallinen PVC hajoaa UV-altistuksen vaikutuksesta.

V. Hyvä muovattavuus epäsäännöllisille katoille

Paikan päällä tapahtuva taivutus mahdollistaa räätälöinnin sopimaan kaareviin räystäisiin (verkkokuoret), viuhkamaisiin päädyihin ja muuttuvaosaisiin räystäisiin. Epäsäännöllisten kourujen rakentaminen betonista tai tiilestä on monimutkaista ja kallista.

VI. Sileät sisäseinät tehokkaaseen viemäriin

Kylmävalssattu muotoilu varmistaa sileät sisäseinät, jotka vastustavat sedimentin kerääntymistä, varmistaen esteettömän vedenpoiston rankkasateen aikana ja vähentäen veden takaisinvirtauksen riskiä katolle. Betoni- ja tiilikouruilla on karkeat sisätilat, jotka vangitsevat sedimenttiä, mikä tekee niistä erittäin alttiita tukkeutumiselle ja ylivuodolle.

VII. Edut huollossa ja purkamisessa

Paikalliset vuodot edellyttävät vain tietyn osan purkamista uudelleen sulkemista ja korjaamista varten; tehdasremontteja varten järjestelmä voidaan purkaa kokonaan ja käyttää uudelleen, ja teräsmateriaali voidaan kierrättää vastineeksi. Sen sijaan vaurioituneet betoni- tai tiilikourut on hakattu pois ja rakennettava uudelleen, jolloin syntyy merkittävää rakennusjätettä, jota ei voida käyttää uudelleen.

VIII. Erinomainen kustannustehokkuus

Rakennusten teräskattokourujärjestelmän kokonaiskustannukset ovat alhaisemmat kuin paikalla valettujen betonikourujen; se tarjoaa valtavan kustannusedun verrattuna ruostumattomasta teräksestä valmistettuihin vesikouruihin ja mukautettuihin kivikanaviin.

Vakiovalmistusprosessi

I. Raaka-aineen tarkastus

1. Väripinnoitettu teräs kattokourujärjestelmä rakennuksiin: AZ150/AZ275 Al-Zn-pinnoitetut kelat, paksuus 0,6–1,0 mm;

2. Ruostumaton teräs: 304 ruostumatonta teräskelaa, 0,7–1,2 mm; tarkista paksuus, pinnoite ja maalikalvo; Varmista, että pinnat ovat naarmuuntumattomia ja korroosiota.

II. Avaus ja leikkaus

Lataa teräskela irrotuskoneeseen → halkaise pituussuunnassa kourujen kehittyneen leveyden mukaan; poista viallinen materiaali kelan päistä.

III. Taivutus ja muotoilu

1. Syötä kapeita nauhoja CNC-taivutuskoneeseen; taivuta standardi U-muotoiseen kouruprofiiliin piirustusten mukaan (vakioaukon leveydet: 200/250/300mm);

2. Muodostettu integroidulla taivutuksella; koururungossa ei ole välisaumoja ja kulmasäteet ovat sileät.

IV. Lopullinen sovitusvalmistus

Leikkaa samasta raaka-aineesta: taivutus- ja muotopäädyt, liikuntasaumojen kannet, sadevesisuppilon liitoslevyt ja tiivistysosat.

V. Reikien leikkaaminen

CNC-leikatut reiät sadevesiaukkoja varten; varmista, että reunat ovat sileät ja jäysteettömiä myöhempää täyttösuppilon kokoonpanoa varten.

VI. Valmiin tuotteen tarkastus

1. Mittaa kanavan aukon leveys, syvyys ja taivutusmitat;

2. Tarkista maali/ruostumattoman teräksen pinnat kolhujen tai halkeamien varalta; muokkaa kaikki vaatimustenvastaiset tuotteet.

VII. Pakkaus

Kääri yksittäiset vesikourut suojakalvoon → pinoa puulavalle luokittain; etiketti, jossa on tiedot, materiaali ja pituus; pakkaa päätykappaleet ja kiinnikkeet erikseen laatikoihin.

VIII. Apukomponenttien käsittely

1. Kourukannattimet: Kuumasinkittyjen litteiden tankojen tai kulmateräksen leikkaus ja taivutus;

2. Syöttöputket, kulmaliittimet ja putkikiinnikkeet: Leikkaus ja työstäminen mittojen mukaan.

IX. Asennus ja kokoonpano paikan päällä

1. Asenna galvanoidut kannattimet räystäisiin 600–800 mm:n etäisyydellä;

2. Sijoita kouruosat; Levitä limityssaumoihin butyylitiivisteteippiä, kiinnitä sokeilla niiteillä ja tiivistä ulkopinta säänkestävällä tiivisteaineella;

3. Asenna liikuntasaumat erikoispitkille osille; asentaa sadevesisuppilot ja syöksyputket;

4. Pidennä kattopaneelit kourujen sisäpuolelle; asenna räystäslista/verhoilu varmistaaksesi vesitiiviyden.

X. Keskeiset erot käsittelyssä: Väripinnoitettu teräs vs. ruostumaton teräs

Väripinnoitettu teräs: Ei korroosionestokäsittelyä muovauksen jälkeen; luottaa tehtaalla levitettyyn pinnoitteeseen/maaliin;

Ruostumaton teräs: altis naarmuuntumiseen taivutuksen aikana; koko käsittelyn ajan käytetty suojakalvo; paikalla hitsit tiivistetään ruosteen estämiseksi.

Suorituskykyparametrit

I. Perusmateriaalin parametrit

1. Teräskattokourujärjestelmä rakennuksiin (Al-Zn-pinnoitettu teräs)

Pinnoite: AZ150 g/m² (sisämaassa); AZ275 g/m² (rannikko/sateet)

Yleiset paksuudet: 0,6, 0,7, 0,8, 1,0 mm

Pinnoitetyyppi: PE/HDP/PVDF (vastaa kattopaneelien pinnoitusstandardeja)

2. 304 ruostumattomasta teräksestä valmistettu kouru (rannikko-/kemianteollisuussovellukset)

Materiaali: 06Cr19Ni10 (304)

Yleiset paksuudet: 0,7, 0,9, 1,0, 1,2 mm

II. Kourujen mitat (toimialan standardi)

1. Yläaukon leveys: 200/250/300 mm (yleisin); ei-standardikokoja saatavilla pyynnöstä;

2. Kourujen syvyys: 120–180 mm;

3. Vakiotehdaspituudet: 3m, 4m, 6m; erikoispitkät osat kootaan paikan päällä.

III. Apukomponenttien parametrit

1. Galvanoidut kannattimet: Q235 teräs, kuumasinkitty; paksuus 3,0-5,0 mm; asennusväli 600–800 mm;

2. Liikuntasaumat: Tyypillisesti asennetaan 10–12 m välein; laajenemisvara ±25 mm;

3. Syöksyputkijärjestelmä: Sadevesisuppilot yhdistettynä syöksyputkiin (halkaisijat φ100, φ160; saatavana PVC:nä, väripinnoitettuna teräksenä tai ruostumattomana teräksenä).

IV. Tiivistysmateriaalin parametrit

1. Butyyli vesisulkuteippi: Leveys 15/20 mm; lämpötilan kestävyys -40 °C - 90 °C;

2. Säänkestävä silikonitiiviste: Ulkokäyttöön tarkoitettu tiiviste; UV-kestävä ja vedenpitävä.

V. Tyhjennyskuorma ja omapaino

1. Vertailukunnossa oleva paino: 0,8 mm ≈ 6,4 kg/m; 1,0 mm ≈ 8,0 kg/m;

2. Viemäröintikapasiteetti: 250 mm (leveys) × 150 mm (syvyys) kouru ≈ 0,028 m³/m; riittää tavalliseen rankkasateen poistoon.

VI. Korroosiosuojavyöhykkeet

1. AZ150+PE: Kuivat sisämaan tehdasrakennukset; käyttöikä 8-10 vuotta;

2. AZ275+HDP: Sateiset joenvarsialueet; käyttöikä 12-18 vuotta;

3. 304 ruostumaton teräs: Rannikkoalueet (suolasuihku) ja kemiantehdasalueet; käyttöikä 20+ vuotta.
