Aaltopahviteräksiset kattopaneelit rakennerakennuksiin

Aaltopahviteräskattopaneelit rakennusrakennuksiin ovat yleisimmin käytettyjä kattojen katemateriaalia teräsrakennejärjestelmissä. Näissä tuotteissa käytetään pohjamateriaalina kuumasinkittyä tai Al-Zn-pinnoitettua terästä, jossa on rullapinnoitettu värillinen suojaviimeistely ja muotoiltu vakioprofiileiksi kylmävalssauksella. Koko järjestelmä koostuu kattopaneeleista, kiinnikkeistä, eristekerroksista, vedenpitävistä kalvoista, orreista ja erilaisista verhoilukomponenteista, jotka muodostavat kokonaisuuden, joka ulottuu kantavasta alustasta pinnan vedeneristykseen, eristykseen ja reunan viimeistelyyn.

Nämä paneelit sopivat keveyden, korkean rakennustehokkuuden ja muokattavissa olevien korroosionkestävyystasojen ansiosta vakiovarastoihin ja tehtaisiin sekä suurivälisiin tilan runkoon ja kaareviin verkkokuorikattoihin. Suorituskykyä, rakennuskustannuksia ja pitkäkestoista kestävyyttä tasapainottavat ne ovat suositeltu valinta teräsrakenteiden kattoprojekteihin.

Tuoteanalyysi ja määritelmä

1 Perustuotteen määritelmä

Rakennusrakennusten aaltopahvikattopaneelit käyttävät ulkokerroksena kuumasinkittyä tai Al-Zn-pinnoitettua profiloitua terästä. Yhdessä eristysmateriaalien, vedeneristystarvikkeiden, kiinnikkeiden ja verhoilukomponenttien kanssa ne asennetaan C- tai Z-osaisten teräsorrien päälle kokonaisen kattokotelorakenteen muodostamiseksi. Järjestelmä tarjoaa olennaisia ​​toimintoja, kuten katon tiivistyksen, vedeneristyksen, lämmöneristyksen ja tuulenpitävyyden, ja se toimii valtavirran kattoratkaisuna kevyille teräsrakennuksille, tilakehyksille ja verkkorakenteisille kuoriprojekteille.

2 Alustan ja pinnoitteen tekniset tiedot

2.1 Pääsubstraatteja ovat kuumasinkitty teräs ja kuumasinkitty Al-Zn-teräs; Yleisiä pinnoitteen teknisiä tietoja ovat AZ150, AZ180 ja AZ275.

2.2 Pinnalla on värillinen paistettu pinta, saatavana kolmea pinnoitetyyppiä – polyesteri (PE), kestävä polyesteri (HDP) ja polyvinylideenifluori (PVDF) – valittuna sisä-/ulkoympäristöolosuhteiden ja korroosionkestävyysvaatimusten perusteella.

3 valtavirran tuotekategoriaa

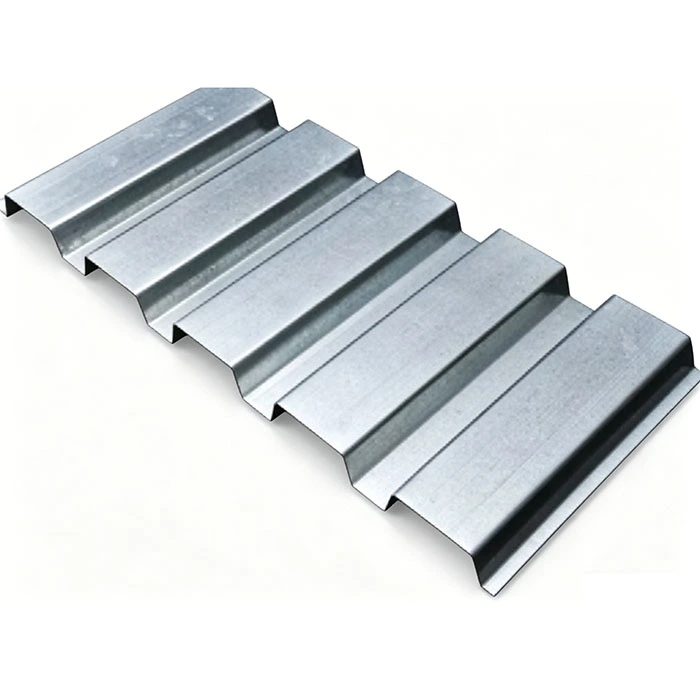

3.1 Vakiopäällekkäiset väripinnoitetut teräslevyt: Sisältää kaksi yleistä profiilia – Tyyppi 840 ja Tyyppi 900. Nämä kiinnitetään paljailla itseporautuvilla ruuveilla ja niitä käytetään laajalti tavallisissa tehdasrakennuksissa ja varastoissa.

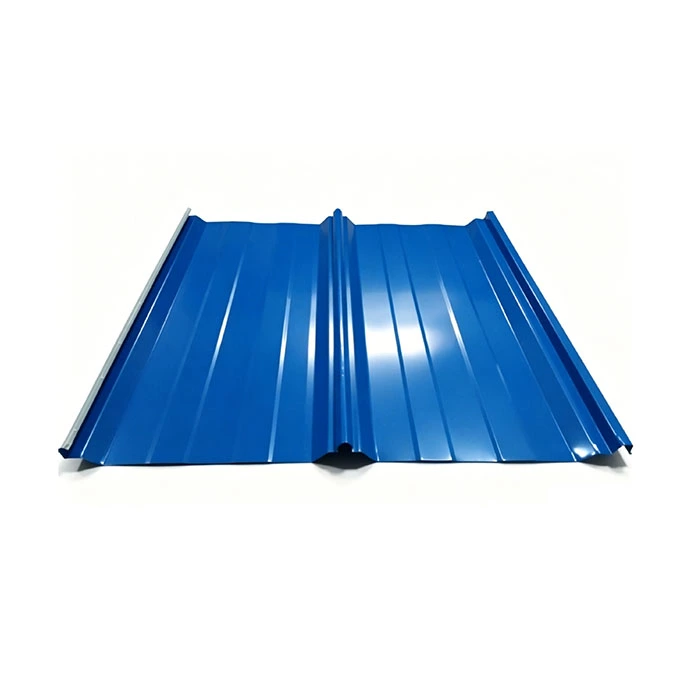

3.2 Pysyvät saumaiset kattopaneelit: Sisältää tyypit 470 ja 475. Näissä on piilokiinnitysmenetelmä, jossa ei ole paljaita ruuveja ja ne tarjoavat erinomaisen vedeneristyskyvyn; ne sopivat suurijänteisiin ja kaareviin kattorakenteisiin, kuten avaruusrungoille ja verkkokuorille.

Kattava järjestelmäkokoonpano

1 kattopaneelikerros

1.1 840/900 -sarjan Lap-Sauma -paneelit: paneelin paksuus 0,4–0,8 mm; siinä on sivukierreliitokset, jotka on kiinnitetty näkyvillä itsekierteittävillä ruuveilla.

1,2 470/475 -sarjan seisomassaumapaneelit: paneelin paksuus 0,6–1,0 mm; hyödyntää uros-naaras-lukitussaumarakennetta, joka on asennettu piilotelineillä.

1.3 Materiaalin valintasuositukset: Käytä tavallisissa sisämaahankkeissa Al-Zn-pinnoitettuja alustoja tavallisella polyesterimaalilla; rannikkoalueilla tai kemiallisesti syövyttävillä alueilla, aseta etusijalle Al-Zn (AZ275) alustat fluorihiili (PVDF) pintamaalilla.

2 Kiinnitys- ja liitäntätarvikkeet

2.1 Liukuvat piiloklipsit: Suunniteltu erityisesti seisoviin saumapaneeleihin; valmistettu kuumasinkitystä teräksestä; kestää paneelien lämpölaajenemisen ja supistumisen.

2.2 Itsekierteittävät ruuvit ja vedenpitävät aluslevyt: Käytetään lantion saumapaneelien kiinnittämiseen; aluslevyt on valmistettu EPDM-kumista, mikä takaa kestävän vedenpitävän tiivistyksen.

2.3 Lisävarusteet: Sokeat niitit ja butyylitiivistenauha; käytetään tiivistämään ja vahvistamaan paneelien päällekkäisyyksiä ja tiivistäviä liitoksia, mikä estää kapillaariveden tihkumisen.

3 Vedenpitävä-hengittävä kerros

Käyttää kehrättyä polypropeenia, vedenpitävää ja hengittävää kalvoa, joka on asennettu eristekerroksen ja rakennerakennusten aaltopahviteräksisten kattopaneelien väliin; se estää nestemäisen veden ulkoisen sisäänpääsyn ja päästää samalla sisäisen kosteushöyryn poistumaan, mikä estää eristeen kosteuden, homeen kasvun ja lämpösuorituskyvyn heikkenemisen.

4 Lämmöneristyskerros

4.1 Kivivillaeristelevyt: Paksuus 50–150 mm; täyttää luokan A palamattomat paloturvallisuusstandardit ja savumyrkyllisyysvaatimukset; soveltuu tuotantopajoihin, vaarallisten kemikaalien varastoihin ja tiukkaan paloturvallisuustarkastuksen piiriin.

4.2 Lasivillahuovat: Paksuus 50–150 mm; lämmönjohtavuus ≤0,042W/(m·K); tarjoaa erinomaisen kustannustehokkuuden arvon; käytetään laajalti tavallisissa kevytterästeollisuusrakennuksissa ilman erityisiä paloturvallisuusvaatimuksia. 4.3 Apukomponentit: Eristystukiverkko ja erityiset eristysklipsit on järjestetty poikittain orreja pitkin estämään joustavan eristysvillan painuminen tai repeytyminen.

5 Höyrysulku

Rakennuksiin, joissa on korkea kosteus – kuten sisätiloissa ruoanlaitto, pesu tai kostutus – on asennettava PE-höyrysulkukalvo. Se asetetaan orreiden päälle ja eristekerroksen alle estämään kuuman, kostean sisäilman kulkeutuminen ylöspäin, mikä estää laajan kondensoitumisen ja tippumisen eristekerroksen sisällä talven aikana.

6 Toissijainen kattorakenne

Kantavassa alusrakenteessa käytetään kuumasinkittyjä C- ja Z-profiilisia teräsorreja (erittelyt vaihtelevat välillä C100–C250 ja Z140–Z220), jotka on pultattu teräspalkkien kannattimiin tai tilan rungon yläjänteisiin. Apukomponentteja – mukaan lukien orretangot, vaakasuorat tuet ja polvituet – käytetään estämään orren sivuttaista kiertymistä ja vastustamaan kattoon kohdistuvaa poikittaista tuulen kuormitusta.

7 Täydellinen sarja trimmaus- ja vilkkutarvikkeita

Sisältää harjanteet, päätyreunaverhoilut, sisäiset kulmalistat, räystässulkimet ja reunalistat päivänvalopaneeleille, mikä varmistaa kattavan katon kaikkien kattoliitosten ja kulmien (sekä sisä- että ulkopuolelta). Järjestelmä sisältää tehdasvalmisteisia väripinnoitettuja teräs- tai 304 ruostumattomasta teräksestä valmistettuja vesikouruja, jotka on yhdistetty PVC-korroosionestoputkiin, galvanoituihin sadevesisuppiloihin ja paisuntaliitoksiin täydellisen, organisoidun viemärijärjestelmän muodostamiseksi.

8 Päivänvalon osat

Käyttää FRP (lasikuituvahvistettu muovi) tai PC (polykarbonaatti) päivänvalopaneeleja. Näissä paneeleissa on profiilit, jotka sopivat täydellisesti kattopaneelimoduulien kanssa, mikä mahdollistaa saumattoman päällekkäisyyden. Ne on tyypillisesti sijoitettu 2–3 lahden välein, jotta tiloihin saadaan luonnollista päivänvaloa ja keinovalaistuksen energiankulutus pienenee.

Vakiointegroidut sovellusratkaisut

1 Yksinkertainen varastokaton kokoonpano

Kokoonpano: 840-profiilinen väripinnoitettu teräslevy + yksikerroksinen 50 mm lasivilla + C120 teräsorret + vakioväripinnoitetut teräsverhoilutarvikkeet. Tämä kokoonpano tarjoaa yksinkertaisen rakenteen ja alhaiset kustannukset; se soveltuu väliaikaisiin varastoihin tai yksinkertaisiin materiaalien, kuten hiekan ja soran, varastorakennuksiin, joissa ei ole tiukkoja lämmöneristys- tai palonkestävyysvaatimuksia.

2 Teollisuustehtaan vakiokattokokoonpano

Kokoonpano: Mallin 900 väriteräskatto + 100mm paksu vuorivillaeriste + PE-höyrysulku + C/Z-profiiliset teräsorret + esivalmistettu kouru ja syöksyputkijärjestelmä. Tämä kokoonpano tarjoaa tasapainoisen yhdistelmän palonkestävyyttä, lämmöneristystä ja vedeneristystä. Se soveltuu yleisiin teollisuustehtaisiin sateisilla sisämaan alueilla ja edustaa tähän mennessä laajimmin käytettyä standardoitua ratkaisua.

3 Pitkäjänteinen avaruuskehys ja verkkokattokokoonpano

Kokoonpano: Mallin 470 seisomasaumat paneelit + vedenpitävä hengittävä kalvo + 100–150 mm kivivilla + kuumasinkityt liukukannattimet + täysi sarja räätälöityjä lamellit ja ruostumattomasta teräksestä valmistetut vesikourut. Järjestelmässä ei ole paljaita kiinnitysreikiä, se kestää ±25 mm:n lämpölaajenemista/supistumista ja tarjoaa erinomaisen kestävyyden muodonmuutoksia, voimakkaita tuulia ja veden sisäänpääsyä vastaan. Rakennusrakennusten aaltopahvikattopaneelit soveltuvat yli 60 metrin jänneväliin oleviin avaruusrunko- ja kaareviin verkkokuorikattoihin.

Korroosionestostandardit

1 Kattopaneeli alustan korroosionesto

For standard dry inland projects, the Al-Zn coating weight is no less than AZ150; for regions along rivers with mild acid rain, AZ180 is selected; rannikkoalueilla, joissa on suolasumua tai ympäristöissä, joissa on kemiallista savukorroosiota, käytetään AZ275-pinnoitetta yhdistettynä PVDF-fluorihiilipinnoitteeseen maalin vanhenemisen hidastamiseksi.

2 Metallitarvike korroosionesto

Terästarvikkeissa, kuten orreissa, piilotetuissa pidikkeissä ja raidetangoissa, tehtaalla levitettävä kuumasinkitty pinnoitteen paksuus on vähintään 80 μm. Leikkausreunat korjataan paikan päällä kylmäspraysinkkipinnoitteella (sinkkipitoisuus >95%) estämään ruosteen leviäminen leikkauspinnoilta.

Tärkeimmät toiminnalliset edut

1 Vedeneristyksen ja viemäröinnin edut

Katon kaltevuus on suunniteltu 1:100–1:200 gradienttiin, mikä varmistaa tasaisen veden virtauksen laaksoja pitkin. Päällekkäisissä paneeleissa käytetään butyyliteipillä tiivistettyä kaksinkertaista liitosta, kun taas seisomasaumissa paneeleissa on mekaaninen lukitus ilman reikiä; Tämä eliminoi vesivuodot kiinnitysrei'istä tai lähteen rakoista, mikä tekee järjestelmästä sopivan jatkuvaan rankkasateeseen.

2 Kevyen kuorman etu

Näiden paneelien omapaino on vain 0,05–0,12 kN/m² eli alle kahdeskymmenesosa betonikaton omapainosta. Näiden paneelien ei tarvitse vahvistaa ensisijaisia ​​teräspalkkeja, välirunko-osia tai itsenäisiä rakennuksen perustuksia. suuren jännevälin pilarittomissa katoissa tämä alentaa suoraan primääriteräsrakenteen kustannuksia 12–18 %.

3 Kestävyyden ja säänkestävyyden etu

Maalipinnoitteita on saatavana kolmessa kestävyysasteessa: PE (polyesteri) sisämaahan (5–8 vuoden takuu), HDP (korkean kestävyyden polyesteri) sateisille alueille (10–15 vuotta) ja PVDF (fluorihiili) rannikkoalueille (20+ vuotta). Alustan Al-Zn-pinnoite (alumiini-sinkki) tarjoaa uhrautuvat korroosionestoominaisuudet, mikä mahdollistaa suojaavan oksidikalvon muodostumisen automaattisesti vaurioituneille alueille.

4 Rakennus- ja toimitusetu

Installation is entirely dry-assembly; ei tarvita betonin kovettumista, muottia tai märkätyötä, eivätkä työt keskeydy pakkasen, sateen tai lumen takia. Mekaanisesti valssatut paneelit asennetaan suoraan paikan päälle, jolloin 10 000 m²:n katto valmistuu vain 15 työpäivässä – viidesosa betonikaton ajasta.

5 O&M ja jälkiasennusetu

Paneelit kestävät yhden henkilön painon huoltoa varten; Paikallinen ruoste tai vauriot voidaan korjata vaihtamalla yksittäiset paneelit irrottamatta koko kattoa. Aurinkosähkökiinnikkeiden tai aksiaalituulettimien jälkiasennus vaatii vain vähän rakenteellista vahvistusta, mikä pitää muutoskustannukset erittäin alhaisina. Käytöstä poistetut paneelit ovat 100 % kierrätettäviä teräksenä ja ne voidaan sulattaa uudelleen ja valssata uudelleen.

6 Paloturvallisuus ja ympäristöedut

Väripinnoitettu alusta on palamaton; Yhdistettynä luokan A kivivillaeristeeseen se täyttää teollisuustiloissa vaaditun 0,5 tunnin palonkestävyysluokituksen. Tuotanto ja asennus eivät tuota rakennusjätteitä, mikä vähentää kiinteän jätteen päästöjä 90 % betonikattoihin verrattuna ja täyttää kansainväliset vihreiden rakennusten sertifiointistandardit.

Vertaileva analyysi samankaltaisten tuotteiden kanssa

1 Vertailu betonikattoon

Betonikatoilla on korkea kuollut paino ja peruskustannukset, ne vaativat 3–6 kuukauden märkärakentamisen paikan päällä, niitä ei voida taivuttaa sopimaan kaareviin ristikkokuoreihin ja ne kärsivät peruuttamattomista halkeiluista ja vuodoista ajan myötä. Sitä vastoin nämä rakennerakennusten aallotetut teräskattopaneelit ovat kevyitä, tarjoavat lyhyet rakennusajat, ne voidaan taivuttaa mukautettuihin muotoihin ja mahdollistavat yksinkertaisen vuodonkorjauksen.

2 Vertailu alumiini-magnesium-mangaani (Al-Mg-Mn) kattoon

Vaikka Al-Mg-Mn tarjoaa hieman ylivoimaisen vedenpitävyyden, sen yksikkömateriaalikustannukset ovat yli 40 % korkeammat kuin väripinnoitetun teräksen, ja sen alhaisempi kovuus tekee siitä alttiita lommolle putoavien esineiden takia; tavanomaisissa tuulenpaineissa ja syövyttävissä olosuhteissa Al-Zn-pinnoitettu teräs toimii yhtä hyvin samalla, kun se tarjoaa ylivoimaisen kustannustehokkuuden.

3 Vertailu savilaattoihin/asbestilaattoihin

Savitiilet ovat liian raskaita pitkäjänteisiin teräsrakenteisiin kattoihin ja soveltuvat vain mataliin tiili-betonirakennuksiin; asbestilaatat kärsivät huonosta kestävyydestä ja hauraudesta, ja asbestin kieltävien ympäristömääräysten vuoksi ne ovat kiellettyjä ulkomaisissa projekteissa, kun taas väripinnoitettu teräs on täysin vaatimusten mukainen ja tarjoaa erinomaisen iskunkestävyyden.

Standardoitu käsittelyn työnkulku

1 Raaka-aineen saapumisen tarkastus

Tarkista kuumasinkittyjen tai Al-Zn-pinnoitettujen teräskäämien alkuperäiset valmistajan materiaaliraportit ja sinkkipinnoitetestiraportit; käytä pinnoitteen paksuusmittareita AZ-arvojen tarkastamiseen paikan päällä ja tarkasta pinta naarmujen, pinnoitteen tyhjien tai valkoisten hapettumien varalta; palauttaa vaatimustenvastaiset raaka-aineet suoraan terästehtaalle.

2 Kelaaminen, kohdistus ja syöttö

Lataa kela hydrauliseen kelauskoneeseen yläpuolisella nosturilla; irrotuskone litistää teräsnauhaa tasaisella nopeudella käyttämällä valosähköistä kohdistusjärjestelmää, jotta poikkeama pysyy ±2 mm:n sisällä, mikä estää paneelin vinoutumisen muotoilun aikana.

3 Monivaiheinen rullamuovaus

Limissäumapaneelit muodostetaan käyttämällä 12 rullasarjaa, joiden reunaan on varattu 50 mm limitysleveys; pystysaumaiset paneelit käyttävät 16 sarjaa erikoistuneita muodostusrullia luomaan toisiinsa lukittavia uros- ja naarasliitoksia, mikä varmistaa ≤0,3 mm:n saumanvälin.

4 Kiinteäpituinen hydraulinen leikkaus

Leikkaa määrättyihin pituuksiin piirustusten perusteella; vakiopaneelit (≤12m) leikataan tiekuljetusta varten, kun taas erikoispitkät paneelit leikataan osiin; leikatuista reunoista poistetaan purseet ja ne on vapautettu jännityksestä estämään tulevaa korroosiota leikkauskohdassa.

5 Valmiin tuotteen kattava tarkastus

Mittaa tehokas peittoleveys, rivan korkeus ja paneelin paksuus ja tarkista maalikalvon tarttuvuus pisteillä. Pystysaumapaneelit käyvät läpi ylimääräisen sauman vetolujuustestin sen varmistamiseksi, että lukitustuulen kapasiteetti täyttää standardit.

6 Suojapakkaus ja lähetys

Läpinäkyvä PE-suojakalvo levitetään paneelin pinnalle kuljetusnaarmujen estämiseksi; Rakennusrakennusten aallotetut teräskattopaneelit niputetaan ristiin ja sijoitetaan massiivipuupohjapaloihin; tekniset tiedot (profiilityyppi, pituus, projektin tunnus) on ruiskumerkitty ulkopinnalle; ja merirahtitilauksissa käytetään ylimääräistä vedenpitävää stretch-käärettä.

7 Tarvikkeiden räätälöity valmistus

Väripinnoitettujen teräspääkelojen leikkaamisen jälkeen valmistetaan CNC-taivutuskoneita käyttäen komponentit, kuten harjanteet, lamellit, vesikourut ja päätysulkimet; taivutussäteet on standardoitu kolme kertaa paneelin paksuuteen verrattuna halkeilun tai maalin irtoamisen estämiseksi taivutuksen aikana.

8 Kattava lisätarvike

Kuumasinkityt itsekierteittävät ruuvit, EPDM-aluslevyt, liukukannattimet ja tiivistenauhat pakataan yksittäin tyypin mukaan ja toimitetaan samassa erässä kattopaneelien kanssa, mikä varmistaa tarvikkeiden pinnoitteiden ja maalipintojen yhdenmukaisuuden.

Tärkeimmät suorituskykyparametrit

1. Paneelin mittaparametrit

2. Alustan ja pinnoitteen tekninen indeksi

Alustan laatu: TS280 (tavallinen alue), TS350 (korkean tuulen painealue)

Vetolujuus: 380 ~ 520 MPa

Lämpölaajenemiskerroin: 1,2×10⁻⁵/℃

Pintamaalin kuivakalvo: PE 20-25μm, HDP 25-30μm, PVDF 25-35μm

Viitepaino: 0,5 mm = 4,0 kg/㎡, 0,6 mm = 4,8 kg/㎡

3. Tuulen ja lämmön tukiparametrit

Tuulenkestävyys: 0,55 ~ 1,0 kPa perustuulenpaine Z-orrevahvikkeella

Liukutuen liukualue: ±25 mm

Kivivillaparametri: Tiheys 100-150kg/m³, luokka A palonkestävä

HAISHENG yhden luukun toimituspalvelu

1 Ennakkomyyntiä koskeva räätälöinti ja valinta

Paikallisiin projektiolosuhteisiin perustuen – mukaan lukien tuulenpaine, lumikuorma, korroosioluokka ja paloturvallisuusmääräykset – tarjoamme ilmaisia ​​sovitusratkaisuja kattoprofiileille, pinnoitteille ja eristekerroksille, mikä vähentää tulevaisuuden vedeneristykseen tai tuulenpitävyyteen liittyvien uusien toimenpiteiden riskiä.

2 Rajat ylittävä logistiikkasuojaus

Erikoistunut kosteudenpitävä, ilmatiivis pakkaus merirahtia varten sisältää kulmasuojat ja paneelien väliseinät, jotka estävät merisuolasuihkun ja pinnan muodonmuutosten aiheuttamat vauriot.

3 Myynnin jälkeinen tekninen tuki ja takuu

Etä-asennusopastus sekä kiinaksi että englanniksi; alustapinnoitteen takuu 15 vuotta sisämaaalueilla ja 8 vuotta rannikkoalueilla; maalipinnan takuu, joka perustuu tietyn pinnoitteen käyttöikään; ja vaihtotarvikkeiden elinikäinen toimitus.

FAQ

1 Onko fluorihiiliveden (PVDF) viimeistely pakollinen rannikkohankkeissa?

Alueilla, jotka sijaitsevat 5 kilometrin säteellä rannikosta tai kemianteollisuuspuistoissa, AZ275-substraatti yhdistettynä PVDF-fluorihiilipinnoitteeseen on pakollinen; 5–20 km:n päässä rannikosta miedolla suolasuihkulla olevilla alueilla voidaan käyttää AZ275-substraattia, jossa on HDP (High Durability Polyester) -viimeistely, tasapainottamaan kustannuksia ja pitkäikäisyyttä.

2 Voidaanko rakennerakennusten aallotettuja teräskattopaneeleja käyttää kaareviin tilarunkoisiin kattoihin?

Kaarevilla katoilla, joiden säde on yli 50 m, voidaan käyttää rajoitetusti 900-tyyppistä limitystä; monimutkaisille kaareville pinnoille, joilla on tiukempi säde, 470-tyyppinen pystysaumapaneeli on pakollinen muodonmuutosten, halkeilujen tai vuotojen estämiseksi nivelliitoksissa.

3 Voidaanko valita höyrysulun ja vedenpitävän hengittävän kalvon välillä?

Käytä höyrysulkua sisätiloissa, jotka ovat alttiita kosteudelle, ja vedenpitävää hengittävää kalvoa sateelle alttiissa ulkotiloissa; alueilla, joilla on korkea kosteus ja usein sataa, molemmat kerrokset on asennettava, kun taas yksinkertaisissa, kuivissa varastoissa molemmat voidaan jättää kokonaan pois.
