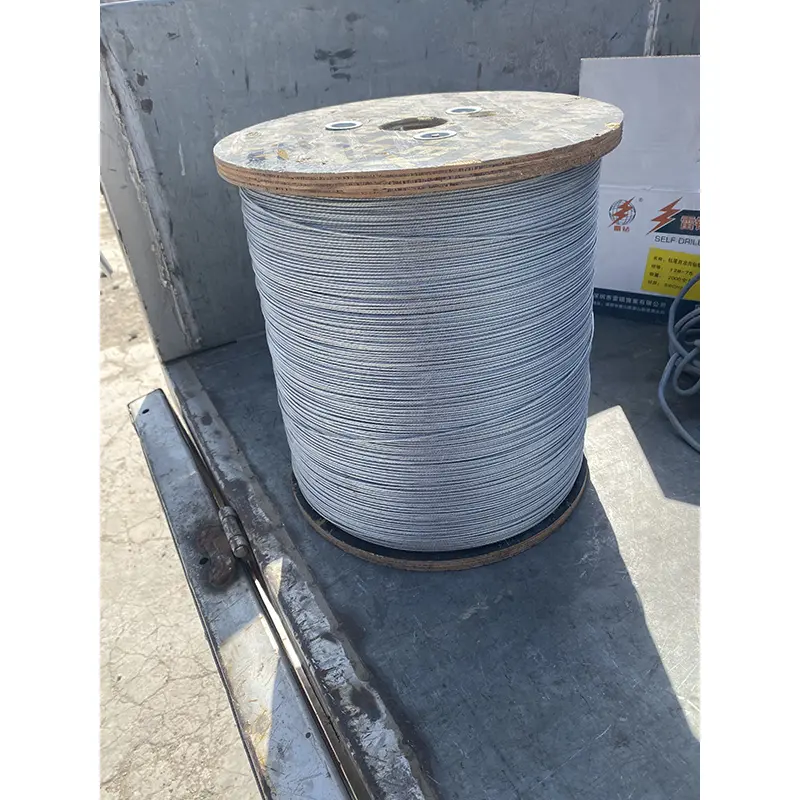

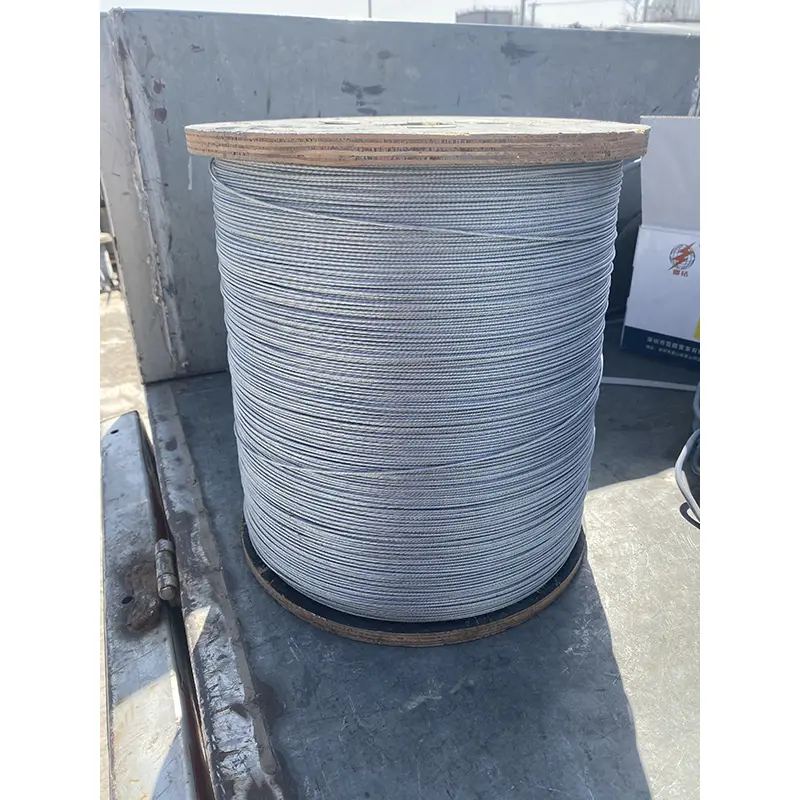

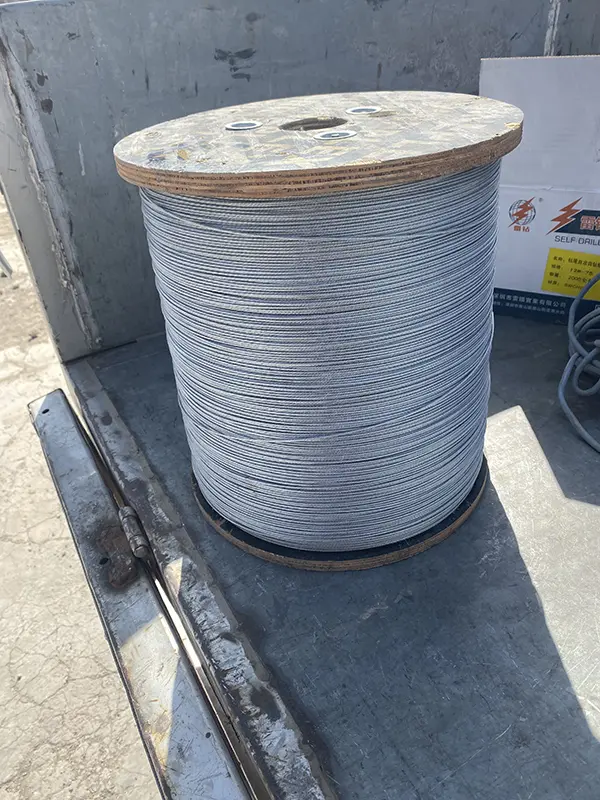

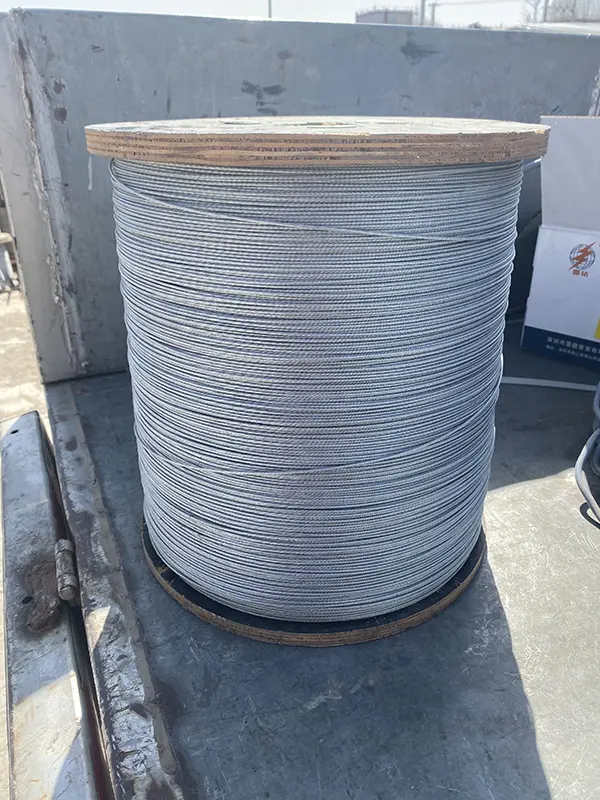

Galvanoidut teräsvaijerit rakentamiseen

Nämä köydet on valmistettu korkealaatuisesta hiiliteräslangasta, ja ne läpikäyvät kuuma- tai sähkösinkitysprosessin korroosiosuojauksen varmistamiseksi. Galvanized Steel Wire Ropes for Construction soveltuvat erilaisiin syövyttäviin ympäristöihin - mukaan lukien sisä-, ulko-, altistuvat ja rannikkoympäristöt - tehden niistä korvaamattomia kantavia, jäykistäviä ja turvakomponentteja teräsrakennesuunnittelussa.

Tuotteen ominaisuudet

I. Korroosion- ja säänkestävyys

1. Galvanoitu pintakerros toimii esteenä ilmaa, kosteutta ja suolaa vastaan ​​ja tarjoaa vankan ruosteen- ja korroosionkestävyyden. Se soveltuu ulko-, rannikko- ja kosteisiin ympäristöihin, mikä hidastaa tehokkaasti langan korroosiota ja rikkoutumista.

2. Saatavana kahta tyyppiä: sähkösinkitty ja kuumasinkitty. Sähkösinkittyjen köysien pinta on tasainen ja pinnoitettu tasaisesti, kun taas kuumasinkittyjen köysien pinnoite on paksumpi, mikä tarjoaa erinomaisen suolasuihkun ja ikääntymisen kestävyyden sekä huomattavasti pidemmän käyttöiän ulkona.

II. Mekaaninen ja kantava suorituskyky

1. Hiilipitoisesta teräslangasta kierretyt köydet tarjoavat korkean vetolujuuden (vakiolaadut: 1570–1960 MPa) ja vakaan kantokyvyn. Ne täyttävät teräsrakenteiden jäykistyksen, kantavuuden ja vetovoiman vaatimukset.

2. Niillä on erinomainen yleinen joustavuus ja taivutuskyky, mikä mahdollistaa taivutuksen, kelauksen ja kierteityksen asennuksen aikana; Tämä tekee niistä sopivia monimutkaisiin asetteluihin, joissa on epäsäännöllisiä liitoksia, kulmia ja vinoa kiristystä.

3. Köysi jakaa jännityksen tasaisesti ja tarjoaa korkean iskunkestävyyden ja väsymyksen; se kestää langan katkeamista pitkäaikaisessa, toistuvassa kuormituksessa ja varmistaa korkean turvallisuuskertoimen käytön aikana.

III. Rakenne ja toiminnalliset ominaisuudet

1. Sisältää klassiset kokoonpanot, kuten 6 × 19 ja 6 × 37, jotka tarjoavat tasapainon joustavuuden ja jäykkyyden välillä: 6 × 19 -tyyppi on suhteellisen jäykkä ja kulutusta kestävä, joten se sopii kiinteisiin kiristyssovelluksiin; 6 × 37 -tyyppi on joustavampi, joten se on ihanteellinen taivutukseen, nostamiseen ja käytettäväksi alueilla, joilla on usein liikkumista.

2. Kevyt; Teräsrakenteisiin raidetangoihin verrattuna nämä köydet on helpompi kuljettaa, asentaa ja kiristää paikan päällä.

3. Hallittu venymä ja vakaa muodonmuutos kuormituksen alaisena varmistavat komponenttien, kuten teräskattojen, verhoseinien ja kaiteiden, yleisen jäykkyyden.

IV. Rakenne ja sopeutumiskyky

1. Saatavana laajalla valikoimalla eritelmiä ja halkaisijoita, mikä mahdollistaa joustavan valinnan kuormitusvaatimusten perusteella; asennus on helppo suorittaa sopivilla lisätarvikkeilla, kuten vaijeriliikkeillä, soljeilla ja takilalaitteistolla.

2. Sinkitty pintapinnoite tarjoaa kohtuullisen kitkakertoimen, joka estää luisumisen kiinnityksen ja kiristyksen jälkeen ja varmistaa luotettavat liitoskohdat.

3. Helppo käsitellä; pituuksia voidaan leikata paikan päällä tarpeen mukaan, mikä johtaa vähäiseen materiaalihukkaan ja korkeaan rakentamisen tehokkuuteen.

V. Taloudellinen arvo ja suhteelliset edut

1. halvemmat kuin ruostumattomasta teräksestä valmistetut vaijerit; korroosionkestävyys ja mekaaniset ominaisuudet täyttävät suurimman osan teräsrakennesovellusten tarpeet ja tarjoavat erinomaisen kustannustehokkuuden.

2. Tarjoaa yli kolme kertaa pidemmän käyttöiän kuin tavalliset kirkkaat (pinnoittamattomat) teräsvaijerit ulkona tai kosteissa ympäristöissä, mikä vähentää pitkäaikaisia ​​vaihto- ja ylläpitokustannuksia.

VI. Rajoitukset

1. Galvanoitu pinnoite on alttiina paikalliselle kuoriutumiselle koviin esineisiin kohdistuvien iskujen tai voimakkaan kitkan vuoksi; vaurioituneet alueet ovat alttiita progressiiviselle ruosteelle, joten teräviä naarmuja tulee välttää asennuksen ja käytön aikana.

2. Ei sovellu pitkäaikaiseen upotukseen erittäin syövyttävissä ympäristöissä, joissa on voimakkaita happoja tai emäksiä.

3. Ylikuormitus on ehdottomasti kielletty; köydet on vaihdettava välittömästi, jos havaitaan katkenneita lankoja, katkenneita säikeitä tai vakavaa korroosiota.

Käyttötarkoitukset ja soveltamisala

I. Ensisijaiset käyttötarkoitukset

1. Rakenteiden jäykistys ja tuki: Rakennuskäyttöön tarkoitettuja galvanoituja teräsvaijeria voidaan käyttää tukikaapeleina, vaakasuorina sidosköyksinä tai kattolinjoina kattoihin, seiniin, ristikkoihin ja tilakehyksiin parantamaan teräsrakenteiden yleistä vakautta, jakamaan kuormia ja minimoimaan muodonmuutoksia.

2. Verhoseinän ja kotelon kiinnitys: Käytetään lasiverhoseinien, metalliverhoseinien ja ulkoverhouspaneelien ripustamiseen, pidättämiseen ja ankkuroimiseen; yhteensopiva rakennusten julkisivujen rakenteellisten kantavuusvaatimusten kanssa.

3. Suoja- ja turvalaitteet: Katon suojakaiteiden, turvalinjojen, huoltokäytävän ohjauslinjojen ja reunasuojakaapeleiden valmistus paikan päällä käyttöturvallisuuden varmistamiseksi.

4. Nosto ja väliaikainen kantaminen: Teräsrakenneosien nosto, tilapäinen kiristys ja sijoittelu paikan päällä; Käytetään myös väliaikaisina putkilinjoina rakentamisen aikana.

5. Katon ja lisäosien kiinnitys: Kevyiden lisäteräsrakenteiden, kuten kattoikkunapaneelien, katosten, räystäiden ja kourujen ripustaminen ja kiristys.

6. Maisema- ja rautatyökomponentit: Teräspergolien, aitojen, maisemaveistoksien ja koristeellisten rautarakenteiden ankkurointi- ja ripustuskaapelit.

II. Valinta köyden rakenteen ja sovelluksen perusteella

· 6 × 19 rakenne: Korkea jäykkyys, kulutusta kestävä ja suhteellisen paksu halkaisija; käytetään ensisijaisesti kiinteisiin ankkurointiin, putkilinjoihin ja pitkäaikaisiin staattisiin kantaviin sovelluksiin.

· 6 × 37 Rakenne: Erinomainen joustavuus ja taivutus; soveltuu nostokäyttöön, toistuvaan taivutukseen, liitoskohtien läpivientiin ja pienimuotoisiin nostosilmukoihin.

III. Toimialan laajuinen sovellusalue

1. Teollisuuden teräsrakenteet: Jäykistys- ja suojajärjestelmät suurijänteisille teräskatoille ja -seinille tehtaissa, varastoissa, näyttelyhalleissa, stadioneilla ja lentokenttien terminaaleissa.

2. Arkkitehtoniset verhoseinät ja koristeprojektit: Ulkoseinien verhoseinissä, alakatoissa ja julkisivuissa on kaapeleita eri rakennustyypeille.

3. Kunnalliset ja liikennevälineet: Teräsrakenteet, kuten jalankulkusillat, linja-autokatokset, tietulliasemat, rakennuskaiteet ja suojakaiteet.

4. Kulttuurimatkailu- ja maisemahankkeet: Maisemapergolien, vetokalvorakenteiden, teräsmaisemapiirteiden ja rantakatujen kiristys ja ankkurointi.

5. Rakennustyömaat: Väliaikainen nosto teräsrakenteiden asennukseen, komponenttien sijoitteluun, putkilinjoihin ja reunasuojaukseen.

6. Rannikko-/kosteusaluerakennukset: Kantavat teräskomponentit korkean kosteuden ja suolasuihkun aiheuttamissa ympäristöissä, kuten rannikkotehtaissa ja satamaan liittyvissä rakennuksissa.

IV. Levitysskenaariot perustuvat galvanointiprosessiin

· Sähkösinkitty teräsvaijeri: sileä pinta ja ohut sinkkipinnoite; käytetään ensisijaisesti sisäkäyttöön, kuiviin ympäristöihin ja koristeelliseen kiristykseen tai jäykistykseen.

· Kuumasinkitty teräsvaijeri: Paksu sinkkipinnoite ja korkea korroosionkestävyys; sopii ulkokäyttöön, mukaan lukien rannikkoalueet, korkean kosteuden omaavat ympäristöt ja paikat, jotka ovat alttiina suolasuihkulle.

Suorituskykyvaatimukset

I. Perusmateriaalit ja -standardit

·Materiaali: Korkealaatuinen hiiliteräslanka (C 0,7–0,95 %)

·Pintakäsittely: kuumasinkitys / sähkösinkitys

· Standardit: GB/T 8903-2024, ISO 10425

·Soveltuvat ympäristöt: Sisä/ulko, kosteat olosuhteet, rannikkoalueet (suolasuihku)

II. Yleiset rakenteet (yleisin teräsrakenteille)

·6×19+FC/IWR: Suhteellisen jäykkä ja kulutusta kestävä; käytetään jäykistyksissä, johtolinjoissa ja staattisissa kuormituksessa

·6×37+FC/IWR: Joustava ja taipuisa; käytetään nostoihin, verhoseinien nostoihin ja sovelluksiin, joihin liittyy toistuvaa taivutusta

·1×19 / 1×37: Yksijuosteinen; korkea jäykkyys; käytetään kiristyskaapeleihin ja verhoseinän raidetangoihin

III. Halkaisija ja paino (Yleiset tekniset tiedot)

· Halkaisijaalue: 6–40 mm (teräsrakenteiden tuki)

·Viitepaino (6×19+IWR, 1870 MPa):

o φ6: Noin. 1,3 kg/100m

o φ12: Noin. 5,2 kg/100m

o φ16: Noin. 9,3 kg/100m

o φ20: n. 14,5 kg/100m

o φ24: Noin. 20,9 kg/100m

IV. Vetolujuusluokat (tärkeimmät mekaaniset parametrit)

·Yleiset arvosanat: 1570, 1770, 1870, 1960, 2160 MPa

· Suositeltu teräsrakenteille: 1770–1960 MPa (voiman ja sitkeyden tasapaino)

· Esimerkkejä murtovoimasta (6×19+IWR):

o φ12, 1870 MPa: ≈88 kN

o φ16, 1870 MPa: ≈157 kN

o φ20, 1870 MPa: ≈245 kN kN

V. Galvanoidun pinnoitteen parametrit (avain korroosionkestävyyteen)

Sähkösinkitys (sisä/kuiva ympäristö)

·Pinnoitepaksuus: 5–15 μm

·Sinkkipinnoitteen paino: 75–150 g/m²

·Ominaisuudet: Sileä, yhtenäinen; kohtalainen korroosionkestävyys

Kuumasinkitys (ulko-/rannikkoympäristöt)

·Pinnoitepaksuus: 30–60 μm

·Sinkkipinnoitteen paino: 200–350 g/m²

·Ominaisuudet: Paksu pinnoite; suolasuihku kestävä; pitkä käyttöikä

VI. Elastisuus- ja muodonmuutosparametrit

·Elastisuusmoduuli: ≈1,2×10⁵ MPa

·Vähimmäismurtovenymä: ≥2,0 % (standardivaatimus)

· Suositeltu turvakerroin:

oStaattinen kiristys/ankkurointi: ≥3.5

oNosto / Dynaamiset sovellukset: ≥5–6

VII. Väsymis- ja taivutusominaisuudet

·Väsymislujuus: Noin 45–55 % vetolujuudesta

· Pienin taivutussäde: ≥6 × köyden halkaisija (kiertymisen/vaurioiden estämiseksi)

·Asennussuunta: Oikeanpuoleinen tavallinen lasku (RHRL); rakenteellisesti vakaa, kestää taittumista

VIII. Käyttölämpötila ja rajoitukset

·Käyttölämpötila: -40°C - +80°C

·Lyhytaikainen maksimi: ≤120°C (ei sinkkipinnoitteen irtoamista)

·Kielletty: Pitkäaikainen altistuminen vahvoille hapoille/emäksille, paistaminen korkeassa lämpötilassa tai voimakas isku

Galvanoidut teräsvaijerit rakennusteollisuuden kehitystrendeihin

Rakennuskäyttöön tarkoitettua sinkittyä teräsköysiteollisuutta päivitetään kuudella avainalueella – teknologia, tuotteet, markkinat, sovellukset, ympäristön kestävyys ja digitalisaatio – vastatakseen kokonaisvaltaisesti kevyiden, pitkäjänteisten, erittäin korroosionkestävien ja erittäin turvallisten nykyaikaisten teräsrakenteiden suunnitteluvaatimuksiin. Tarkat kehityssuunnat ovat seuraavat:

1. Tekniset suuntaukset: korkea lujuus, korroosionkestävyys ja rakenteen optimointi

Teollisuus kehittyy jatkuvasti kohti suurempaa lujuutta, pidempää käyttöikää ja erinomaista korroosionkestävyyttä. Vakiolujuusluokat ovat siirtymässä 1570/1770 MPa:sta 1870/1960 MPa:iin, ja huippuluokan tuotteet saavuttavat 2160 MPa:n, mikä mahdollistaa pienentyneen omapainon ja suuremman kantavuuden, joka sopii pitkäjänteisille teräsrakenteille. Pinnoiteteknologiat ovat siirtymässä perinteistä kuumasinkitystä pidemmälle ja ottavat käyttöön sinkki-alumiini-magnesium- ja harvinaisten maametallien seoskomposiittipinnoitteet; ne tarjoavat huomattavasti paremman suolasumun kestävyyden ja vastaavat erittäin syövyttävissä ympäristöissä, kuten rannikko- ja kemianteollisuudessa. Lisäksi tiivistetyt säikeet ja tiivistetyt, pyörimisen kestävät rakenteet korvaavat vähitellen standardiköysirakenteet, mikä lisää tehokkaasti murtolujuutta ja väsymisikää.

2. Tuotetrendit: sovelluskohtainen, erittäin turvallinen ja muokattavissa

Tuotteet ovat siirtymässä yleisistä teknisistä tiedoista kohti erikoissarjoja, jotka on räätälöity teräsrakenteille ja jotka sopivat erilaisiin käyttöskenaarioihin, kuten verhoseinien jäykistys, raskasnosto ja pitkäjänteinen kiristys. Joustavat räätälöintijärjestelmät tukevat kiinteän pituista leikkausta, päätyprosessointia ja yhteensopivan takilan integroitua toimitusta, mikä lyhentää merkittävästi projektin toimitusaikoja. Samanaikaisesti turvallisuusstandardeja päivitetään suunnittelun turvamarginaalien lisäämiseksi; kattava tehdastestaus ja koko elinkaaren jäljitettävyys takaavat teräsrakenneprojektien käyttöturvallisuuden.

3. Markkinatrendit: tuotannon keskittyminen, kotimainen korvaaminen ja viennin kasvu

Ympäristöllisten tuotantorajoitusten ja "kaksoishiilisen" politiikan johdosta tehotonta kapasiteettia karsitaan asteittain ja tuotanto keskittyy yhä enemmän johtaviin yrityksiin, mikä korostaa teollisen klusteroinnin etuja. Tuontikorvaus on suurelta osin saavutettu korkealuokkaisilla vaijeriköydillä, joita käytetään offshore-tuulivoimassa, meritekniikassa ja korkealuokkaisissa verhoseinissä, kotimaisilla huippuluokan tuotteilla, jotka vastaavat kansainvälisiä suorituskykystandardeja. Lisäksi "Belt and Road -aloitteen" tarjoamia infrastruktuurimahdollisuuksia hyödyntäen teräsrakenteiden sinkittyjen teräsköysien vienti kasvaa tasaisesti, mikä muodostaa maailmanlaajuisen jalanjäljen.

4. Sovellustrendit: Vakaa perinteinen kysyntä ja räjähdysmäinen kasvu uudessa energia- ja meritekniikassa

Kysyntä pysyy vakaana ja kehittyy edelleen perinteisillä teräsrakennemarkkinoilla, mukaan lukien teollisuuslaitokset, stadionit ja kunnalliset verhoseinät. Uusi energia on noussut keskeiseksi kasvun moottoriksi; infrastruktuurihankkeet, kuten maalla ja merellä tuotava tuulivoima, aurinkosähköasennusjärjestelmät, energian varastointi ja ultrakorkeajännitteiset (UHV) siirtolinjat, lisäävät suurta lujien, erittäin korroosionkestävien erikoisteräsköysien kysyntää. Lisäksi meritekniset hankkeet – mukaan lukien meren ylittävät sillat ja rannikkoterminaalit – kannustavat erittäin korroosionkestävien teräsvaijereiden laajamittaiseen käyttöön, mikä laajentaa alan sovellusaluetta.

5. Ympäristötrendit: Vähähiilinen, vihreä, pyöreä ja energiatehokas tuotanto

Teollisuus päivittää kattavasti vihreisiin galvanointiprosesseihin ja ottaa käyttöön vähän energiaa kuluttavia tuotantolinjoja, suljetun kierron vesijärjestelmiä ja sinkkikuonnan talteenottotekniikoita. Nämä toimenpiteet lisäävät merkittävästi sinkin talteenottoastetta, ja yhdistettynä syanidittomiin juoksutusprosesseihin ja vähäpäästöisiin prosesseihin vastaavat "Dual Carbon" -ympäristötavoitteita. Lisäksi teollisuus hyödyntää tuotteidensa lujuutta, keveyttä ja poikkeuksellista käyttöikää vähentääkseen materiaalinkulutusta ja vaihtotiheyttä, mikä saavuttaa energiansäästön ja päästöjen vähennykset tuotteen koko elinkaaren ajan.

6. Digitaaliset trendit: Älykäs seuranta ja ennakoiva ylläpito

Toimiala ottaa asteittain käyttöön älykkäitä käyttö- ja ylläpitojärjestelmiä (O&M). Sisäänrakennettuja antureita hyödyntäen nämä järjestelmät mahdollistavat teräsvaijereiden kireyden, kulumisen ja lämpötilan reaaliaikaisen online-valvonnan sekä varhaiset varoitukset katkenneista johtimista. Digitaalisten kaksoismallien integroiminen tekoälyalgoritmeihin mahdollistaa väsymisajan tarkan ennustamisen ja muuttaa perinteisen ajoitetun vaihtomallin tieteelliseksi ennakoivaksi huoltomenetelmäksi; tämä alentaa tehokkaasti teräsrakenneprojektien O&M-kustannuksia ja vähentää turvallisuusriskejä.

FAQ

Q1: Mitä eroa on 6×19 ja 6×37 vaijerirakenteiden välillä?

V: 6 × 19 -rakenteessa on 6 säiettä, joissa on noin 19 lankaa. Se on suhteellisen jäykkä ja kulutusta kestävä, joten se sopii ihanteellisesti kiinteisiin jäykistyksiin, johtolinjoihin ja pitkäaikaisiin staattisiin kantaviin sovelluksiin. 6×37-rakenteessa on 6 säiettä, joissa on noin 37 lankaa. Se on joustavampi ja taipuisampi, mikä tekee siitä ihanteellisen nostamiseen, toistuvaa taivutusta vaativiin sovelluksiin ja liitoskohtien läpivientiin.

Q2: Kuinka valita sähkösinkityn ja kuumasinkityn vaijerin välillä?

V: Sähkösinkityssä vaijerissa on sileä pinta, jossa on ohut sinkkipinnoite (5-15 μm), ja se soveltuu sisäkäyttöön, kuiviin ympäristöihin ja koristeelliseen kiristykseen. Kuumasinkityssä vaijerissa on paksu pinnoite (30-60 μm), jolla on erinomainen suolaroiskeenkestävyys, ja sitä tarvitaan ulkokäyttöön, rannikkoalueille ja korkean kosteuden ympäristöihin.

Kysymys 3: Mitä turvakerrointa tulisi käyttää vaijerissa teräsrakennesovelluksissa?

V: Staattisessa kiristys- ja ankkurointisovelluksissa suositellaan turvakerrointa ≥3,5. Nosto- ja dynaamisissa sovelluksissa vaaditaan turvakerroin ≥5-6. Suunnittelun turvallisuustekijät tulee vahvistaa todellisiin työolosuhteisiin perustuvalla rakennelaskelmalla.

Kysymys 4: Voidaanko rakentamiseen tarkoitettuja galvanoituja teräsvaijereja käyttää pysyvään rakenteiden jäykistykseen?

V: Kyllä, galvanoitua vaijeria käytetään laajalti pysyvään rakenteelliseen jäykistykseen teräsrakenteiden katoissa, verhoseinien ripustuksissa ja ristikon jännitysjärjestelmissä. Galvanoidun pinnoitteen on kuitenkin oltava ehjä ja kaikki päätyliitokset (vaijeriliinnittimet, soljet) on asennettu oikein. Köysi on vaihdettava, jos määräaikaistarkastuksessa havaitaan katkenneita johtoja, katkenneita säikeitä tai vakavaa korroosiota.

Q5: Kuinka tarkastaa ja vaihtaa galvanoitu vaijeri?

V: Säännöllisen silmämääräisen tarkastuksen tulee tarkistaa katkenneiden johtojen, korroosion, taipumisen ja muodonmuutosten varalta. Kriittisissä sovelluksissa vaihda köysi, jos jokin seuraavista ehdoista täyttyy:
(1) katkenneita johtoja on enemmän kuin 10 % johtimien kokonaismäärästä millä tahansa pituudella;
(2) halkaisijan pieneneminen ylittää 7 %;
(3) voimakasta korroosiota tai pistesyöpymistä on näkyvissä;
(4) havaitaan kiertymistä tai lintujen joutumista häkkiin.
